Cornière pour marche

Les cornières pour marche TAZ permettent la mise en œuvre simple et rapide de marche d’escalier.

Caractéristiques

Agréments techniques : ETA-06/0106

Déclarations de performance : FR-DoP-e06/0106

Matière

  • Acier galvanisé Z350
  • Epaisseur : 2,5 mm.

Avantages

  • Permet la fixation de 2 marches avec TA10Z,
  • Mise en œuvre rapide.

Applications

  • Vis connecteurs acier sur bois SSH6.0X40

Support

  • Porteur : Bois,
  • Porté : bois massif, bois composite, panneaux.

Domaines d’utilisation

  • Support de marche,
  • Support d’étagère et cornière,
  • Console,
  • Petites menuiseries.

Données techniques

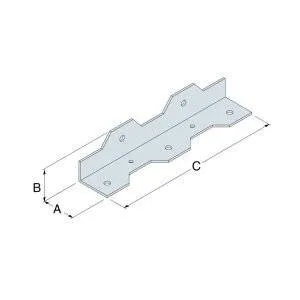

Dimensions


Section de traverse insuffisante

Dans le cas où la section de la traverse est insuffisante, il faudra la revoir à la hausse (hauteur x largeur).
Section de traverse suffisante
SAE : Sabot à ailes extérieures

Les sabots à ailes extérieures SAE sont les sabots de charpente les plus classiques. Ils présentent l’avantage de couvrir un grand panel d’utilisations et dispose de valeurs de charges importantes. Ainsi, l’assemblage est parfaitement sécurisé et contribue à la fiabilité de l’ouvrage. De plus, l’installation est à la fois rapide et simple. Il existe aussi dans une version avec ailes intérieures.
Cependant, étant donné qu’ils sont munis d’ailes extérieures pour une meilleure solidité, du point de vue de l’esthétisme, ils ne sont pas du tout discrets.


RéférencesDimensionsFixationsValeurs Caractéristiques [kN]
A B C Ep Nombre Type
Marche Longeron
TA9Z-R 38.1 38.1 210 2.5 3 2 Ø6,0x40 6.3
TA10Z-R 38.1 38.1 260 2.5 4 3 Ø6,0x40 8.5
