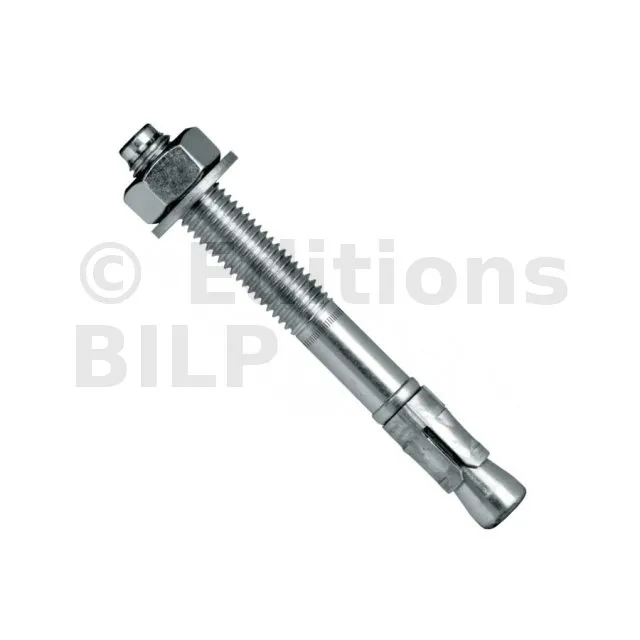

Goujon d’ancrage BOAX-II

Goujon d’ancrage BOAX-II

Caractéristiques

Agréments techniques :ETA-08/0276 ;
Déclarations de performance :FR-DoP-e08/0276 ;

Matière

• Acier électrozingué (classe 8.8).

Avantages

• Pose simple et rapide : profondeur d’ancrage réduit ; Ø du filetage = Ø de perçage,
• Filetage sur toute la longueur,
• Filetage protégé lors de la pose : point de frappe.

Applications

Support

• Béton fissuré,
• Béton non fissuré,
• Pierre naturelle dense.

Domaines d’utilisation

• Fixation de structure bois :sabots de charpentes, ...
• Fixation de profils métalliques : garde-corps, consoles et chemins de cables,
• Fixation de charges statiques ou quasi-statiques : portails et machines.
• Catégorie sismique C1 pour la fixation d’éléments non structurels.

Données techniques

Dimensions

Porte isoplane

Paramètres du composant :

• Dimensions de l’ouverture
• Paramètres du bâti

Implantation

Paramètres du composant :

• Disposition constructive
• Distance suivant l’axe X
• Distance suivant l’axe Y

* Références non-couvertes par ETA-08/0276
Catégorie sismique C1 pour pour la fixation d’éléments non structurels

Valeurs de calcul - Béton non fissuré

1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Valeurs de calcul - Béton fissuré

1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
