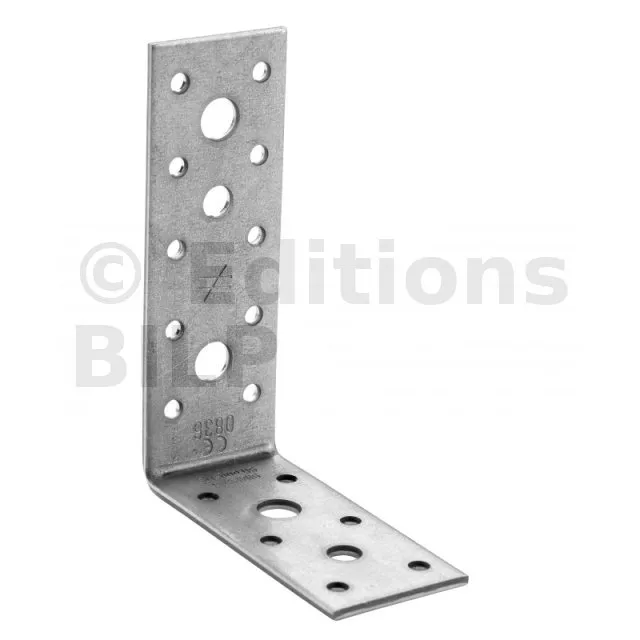

Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. AG40312-R_5

bientôt DISPO
Expédition estimée dans 8 jours.
1€45
  HT  / équerre
soit 7.25€ pour 5 équerres
(8.70 € TTC)
    • 40mm
    • 3mm
    • 91mm
    • 119mm
    • 5 pièces
  • Autres choix

  • Référence
    AG40312-R_5
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346
  • Perçages Aile B
    Vis ou pointes : 10 Ø5 ; Boulons : 1 Ø 8,5 - 2 Ø 11
  • Perçages Aile C
    Vis ou pointes : 6 Ø 5 ; Oblong : 1 Ø 8,5 - 1 Ø 11

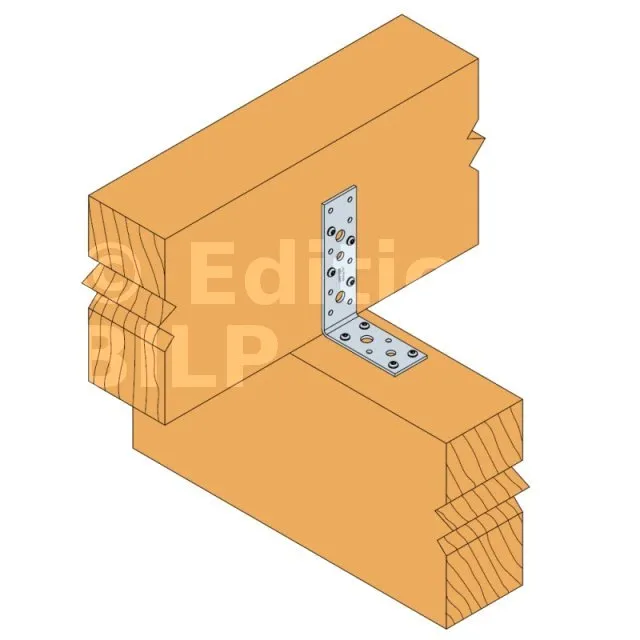

  • Fixation bois/bois - type poutre/poutre
    Aile B : 4 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
  • Fixation bois/bois - type poteau/poutre
    Aile B : 4 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
  • Code EAN
    3523140208220

Equerre structurelle AG

L’équerre AG répond à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Déclarations de performance : FR-DoP-e06/0106 ;
Agréments techniques : ETA-06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346

Avantages

  • Grande rigidité,
  • Polyvalence d’applications...

Applications

Support

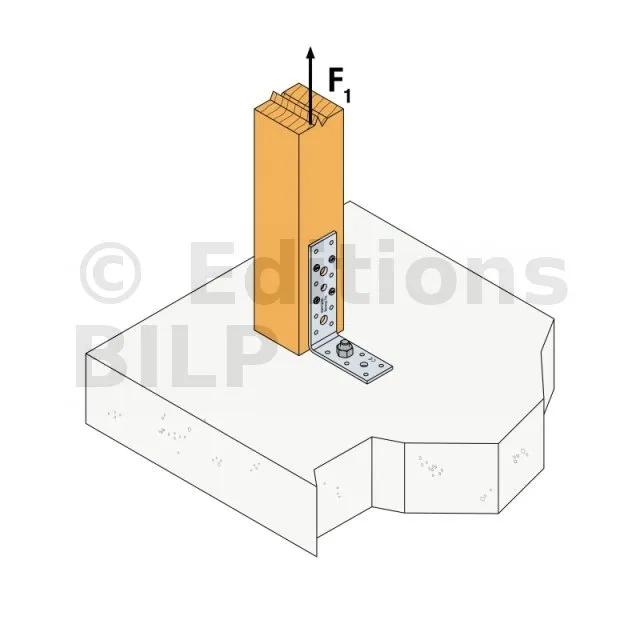

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques

Dimensions

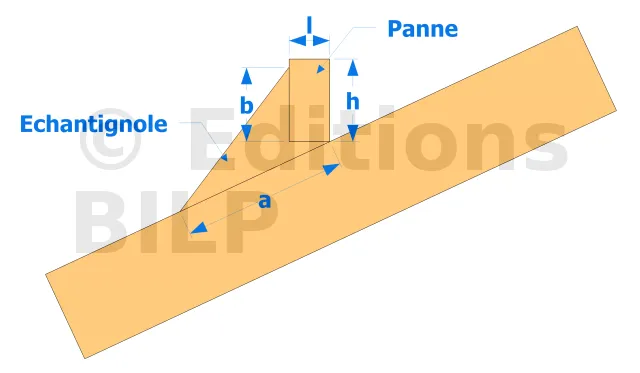

Echantignole pour panne aplomb
  • a : base de l’échantignole
  • b : hauteur de l’échantignole
  • h : hauteur de la panne
  • l : largeur de la panne

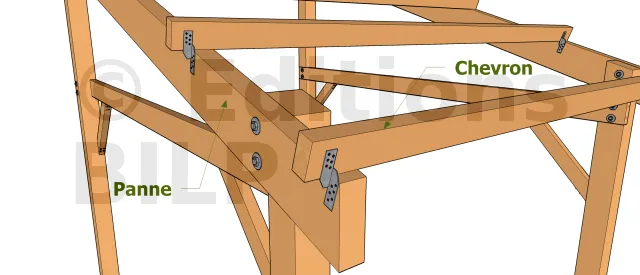

Technique 3 : fixation de chevron avec des pattes de solivage

Elle est assez similaire à la deuxième technique car elle est dédiée aux assemblages de bois en perpendiculaire. Pour avoir une bonne emprise, et afin que les pièces de bois restent totalement immobiles, il est préférable de l’utiliser par paire, un sur chaque flanc du chevron.

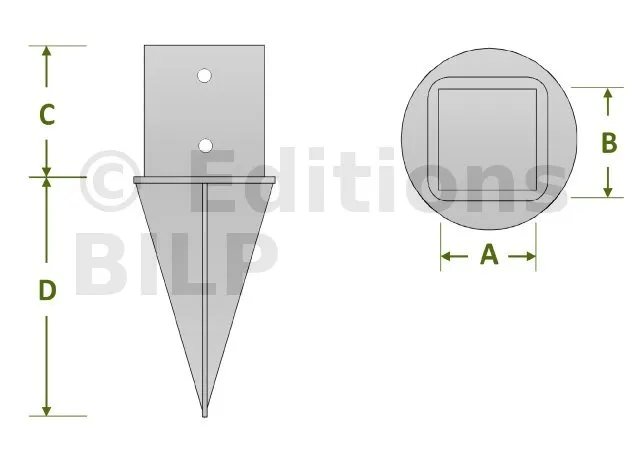

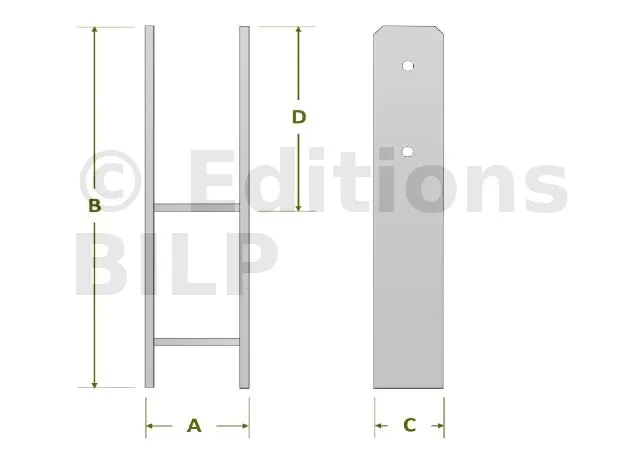

Pied de poteau à enfoncer

Paramètres du composant :

  • Dimensions

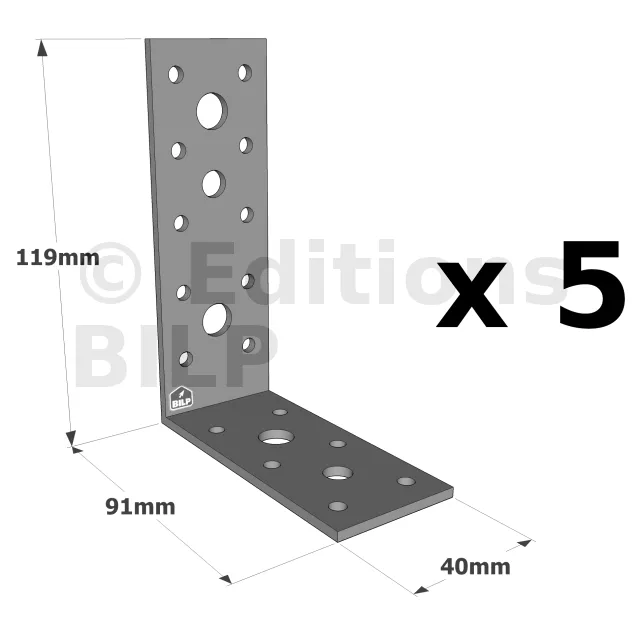

RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø8,5 Ø11 Ø5 Ø8,5 Ø11
AG40312 119 91 40 3 10 1 2 6 1 1

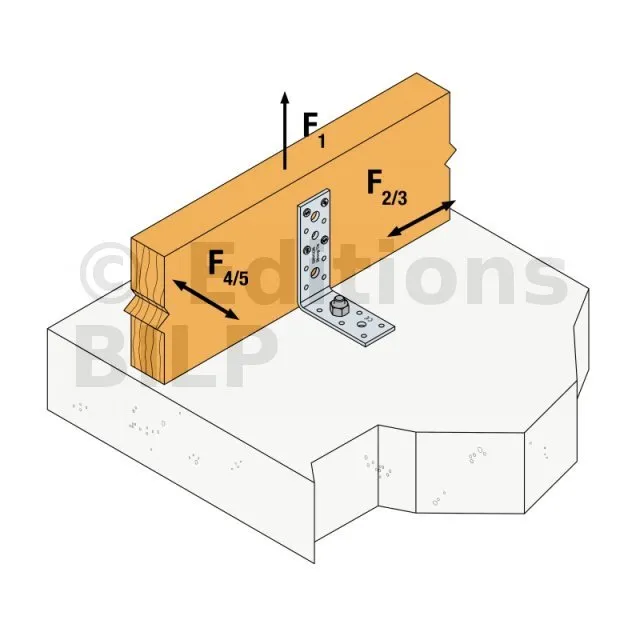

Valeurs Caractéristiques - Bois sur bois

Echantignole pour panne aplomb
  • a : base de l’échantignole
  • b : hauteur de l’échantignole
  • h : hauteur de la panne
  • l : largeur de la panne
Technique 3 : fixation de chevron avec des pattes de solivage

Elle est assez similaire à la deuxième technique car elle est dédiée aux assemblages de bois en perpendiculaire. Pour avoir une bonne emprise, et afin que les pièces de bois restent totalement immobiles, il est préférable de l’utiliser par paire, un sur chaque flanc du chevron.
Pied de poteau à enfoncer

Paramètres du composant :

  • Dimensions

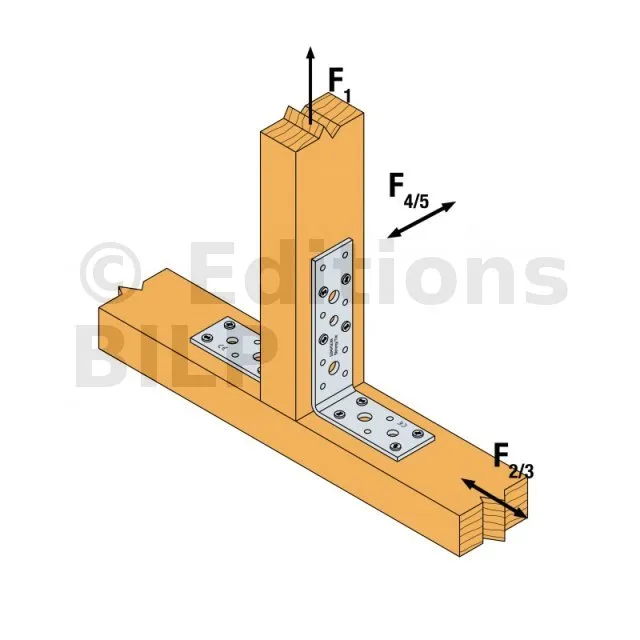

RéférencesFixationsValeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AG40312 4 4 2.5 4.3 3 4.3 1.1 1.6

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
