Pointes annelées Inox

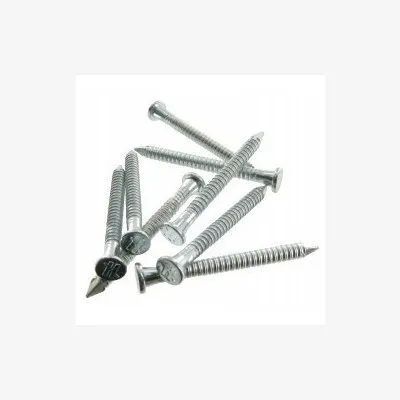

Pointes Annelées Inox
Les pointes annelées inox CNA-S sont préconisées pour les assemblages structurels des connecteurs Simpson Strong-Tie. Tous nos essais ont été réalisés avec ce type de pointes. Pour plus de traçabilité sur les chantiers, elles sont estampillées ≠, une garantie de qualité sans équivalent.
Caractéristiques
Agréments techniques : ETA-04/0013.
Déclarations de performance : FR-DoP-e04/0013
Matière
- Acier inox 1.4404 (A4) suivant 10088.
Avantages :
- La forme conique située sous la tête permet un contact total de la pointe avec le trou,
- Haute résistance à l‘arrachement.
Applications :
Support
- Porteur : bois massif, bois composite, lamellé-collé.
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation

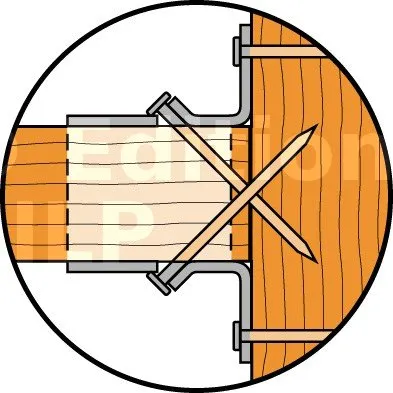

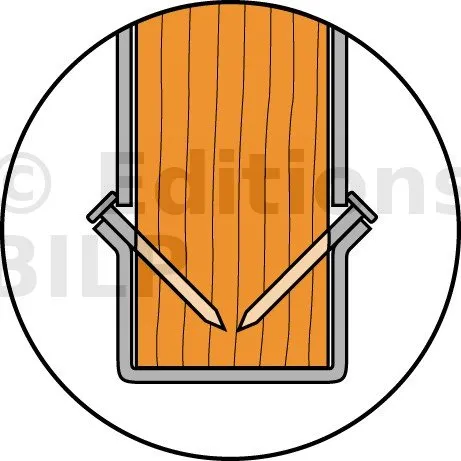

- Fixation de sabots inox,
- Équerres inox,
- Feuillards inox...
- Plaques perforées inox
Données techniques

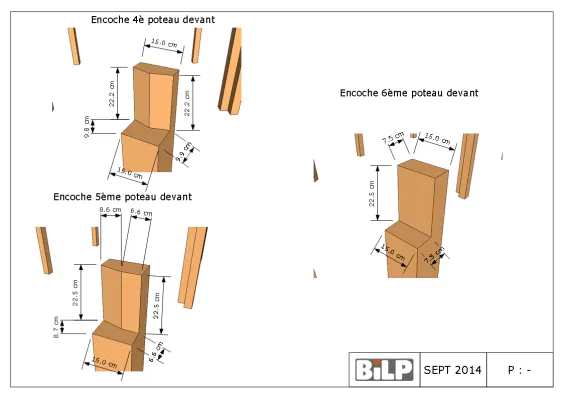

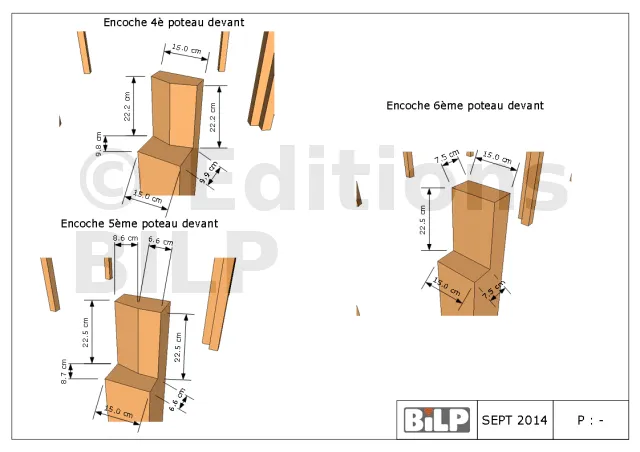

Les coupes ou détails ajoutent les informations nécessaires dans les zones difficiles telles que les fondations, les coupes de bois, les assemblages, les ossatures intermédiaires d’une cabane, etc. Le but est de voir les liens entre les étages d’un bâtiment ou les composantes intermédiaires d’une construction, il est aussi nécessaire d’avoir une plus grande échelle pour s’acquérir d’un maximum d’informations pour faciliter la mise en œuvre.

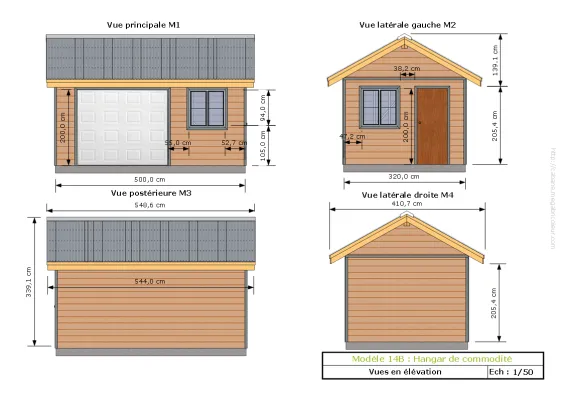

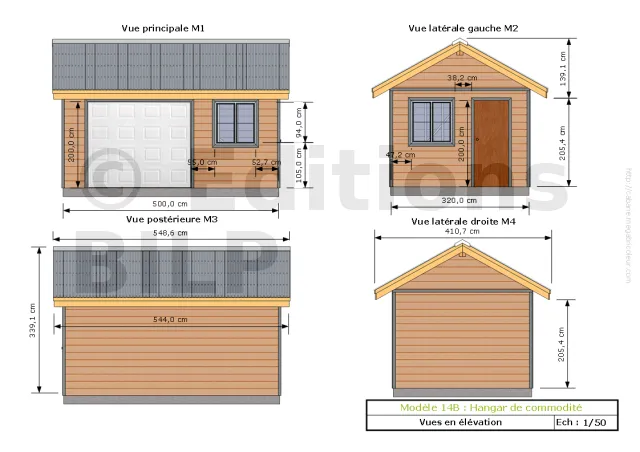

Ce sont des vues des façades de la structure. Elles permettent de voir l’aspect extérieur de l’ouvrage. Ces vues en élévation sont accompagnées des dimensions générales de la structure ainsi que des emplacements des éléments. Prenons l’exemple de la position d’une fenêtre par rapport à une façade latérale. On les nomme pratiquement selon la position relative de la façade (devant ou principale, derrière ou postérieure, gauche, droite) ou selon les points cardinaux (Nord, Sud, Est, Ouest).
| Dimensions fixations [mm] | Valeurs caractéristiques-Bois C24 suivant ETE-04/0013 [kN] | |||||
|---|---|---|---|---|---|---|
| Références | d | l | dh | ht | Rlat,k | Rax,k |
| CNA4,0X35S-HV | 4 | 35 | 8 | 1.5 | 1.66 | 0.61 |
| CNA4,0X50S-HV | 4 | 50 | 8 | 1.5 | 2.22 | 0.98 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
