Installer une porte de garage coulissante

bruno

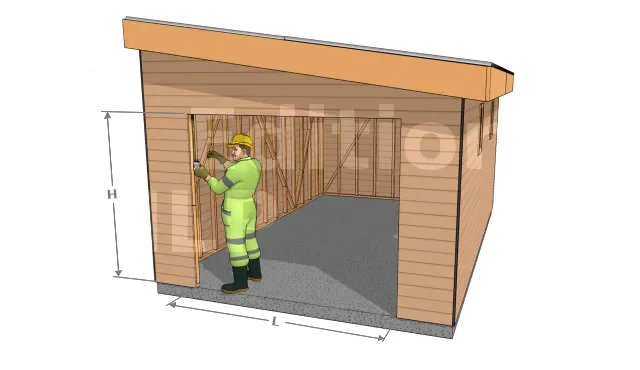

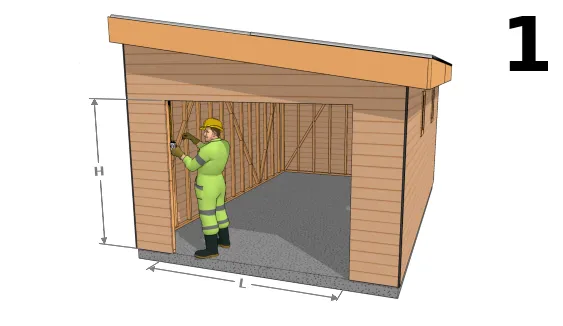

Mesurer l’ouverture de la porte de votre garage
  • H : Hauteur brute de la porte
  • L : Largeur brute de la porte
  • Mesurer la largeur et la hauteur de l’ouverture brute de la porte de votre garage.
  • Vérifier s’il existe un modèle standard qui correspond aux côtes de l’ouverture de votre garage. Dans le cas contraire, vous devrez commander une porte de garage coulissante sur mesure.

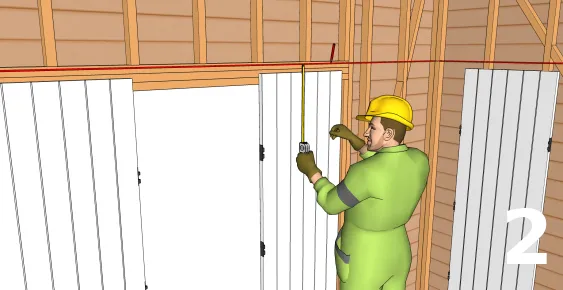

Déterminer la hauteur des rails
  • Placer un panneau au niveau de chaque côté de l’ouverture de votre garage
  • Déterminer l’emplacement des rails et marquer les repères
  • Tracer une ligne à partir des repères
  • Faire de même au niveau du mur de retour de la porte coulissante

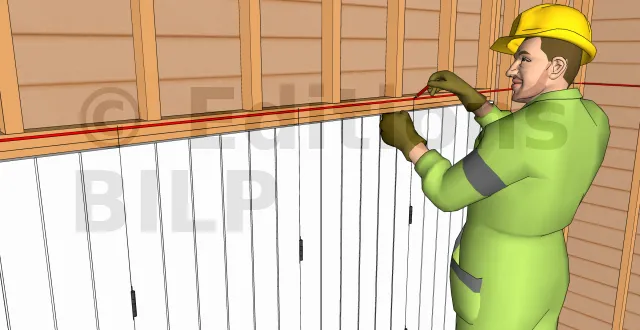

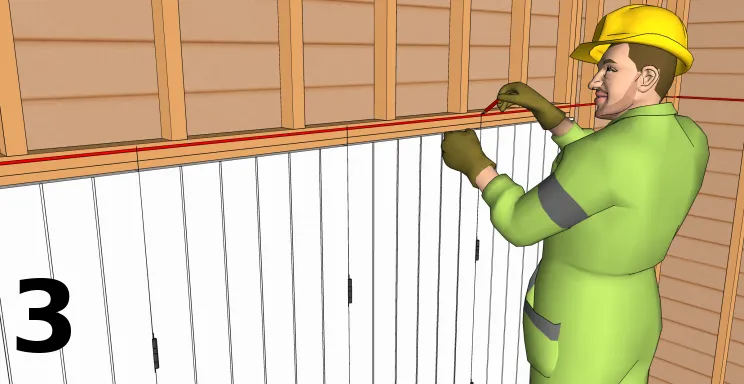

Déterminer l’emplacement des brides

Sur les lignes de repère des rails, celle au dessus de l’ouverture de la porte et celle sur le mur de retour, tracer les repères de fixation des brides. Les brides sont des pièces métalliques sur lesquelles les rails vont être posés. Pour que les brides soient bien réparties, il est préférable d’en poser une à chaque articulation de la porte.

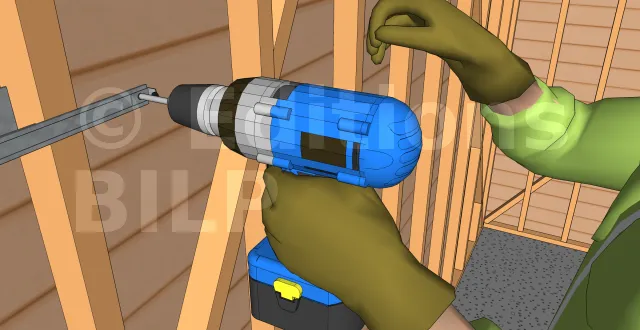

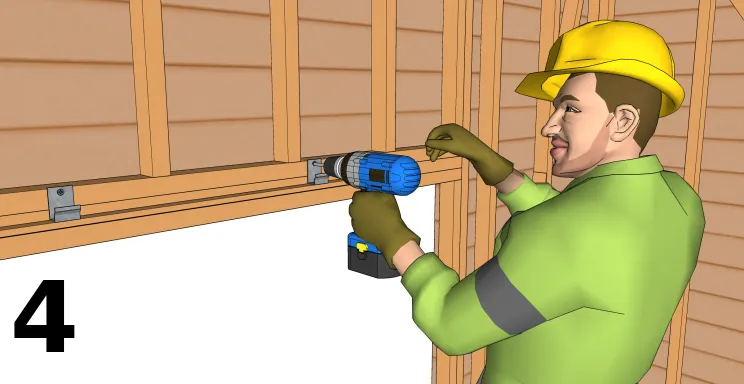

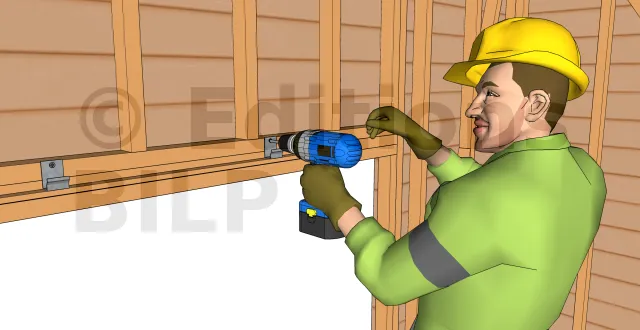

Fixer les brides des rails
  • Fixer les brides des rails en les vissant au niveau des repères déjà tracés, que ce soit au dessus de l’ouverture de la porte ou sur le mur de retour
  • Fixer un support au-dessous des brides. En effet, comme le bardage n’assure pas le rôle de support et pour éviter que les vis qui maintiennent les brides au bardage ne sortent du parement, il est préférable d’ajouter ce support

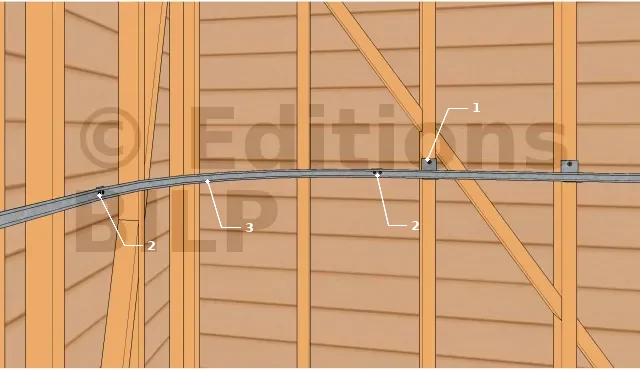

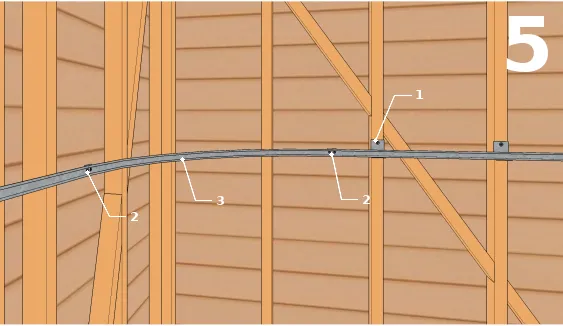

Fixer les rails sur les brides
  • 1 : Brides
  • 2 : Raccord
  • 3 : Rail en courbe
  • Fixer le rail latéral (rail du côté du mur de retour) aux brides
  • Fixer le rail courbe en le reliant au rail latéral par des vis en utilisant un raccord
  • Fixer le rail du dessus de l’ouverture du garage et le relier au rail courbe par un raccord
Poser les panneaux de la porte
  • Positionner un panneau au niveau de l’ouverture du garage
  • Placer une roulette au rail de la porte
  • Assembler la roulette au rail de la porte par des écrous. Ces derniers ne doivent pas encore être totalement serrés
  • Positionner le deuxième panneau et l’assembler au premier panneau par une roulette
  • Continuer ainsi pour tous les panneaux

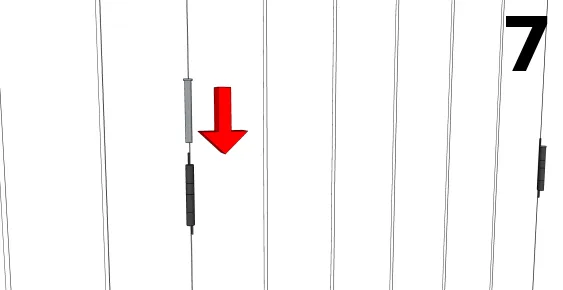

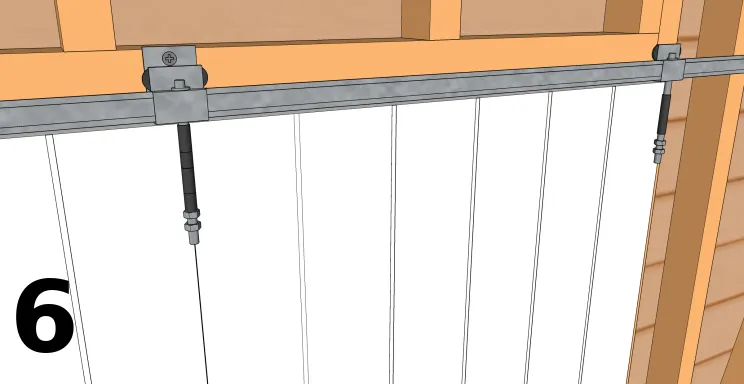

Fixer les axes des charnières

Au niveau des charnières, fixer les axes des charnières.

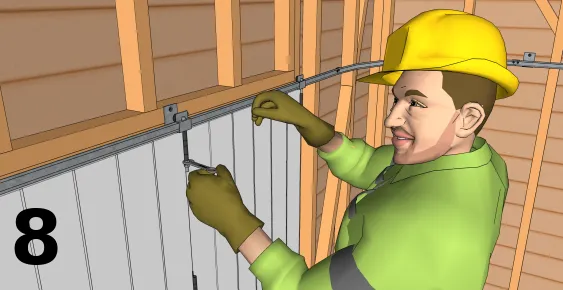

Serrer les écrous des panneaux

Serrer les écrous et les contre-écrous des panneaux avec une clé anglaise jusqu’à ce que la porte soit à la hauteur souhaitée.

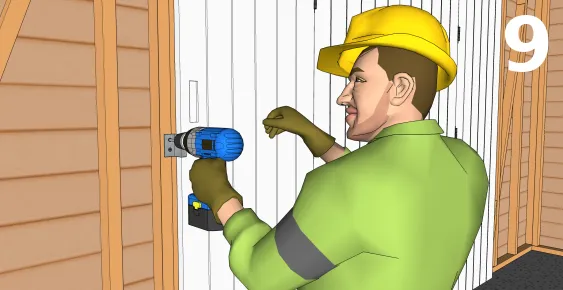

Fixer la butée de porte
  • Repérer la position de la porte lorsqu’elle est fermée
  • Tracer les repères de fixation de la butée
  • Fixer la butée par vissage
Fixer la butée de fin de course
  • A la fin du rail, poser la butée de fin de course
  • La visser au rail
  • Faire rouler votre porte pour tester son fonctionnement au niveau des rails

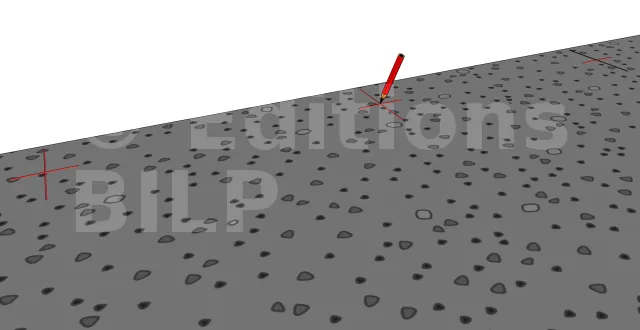

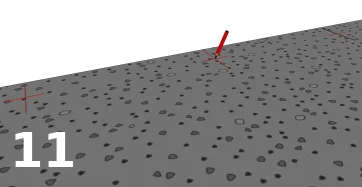

Déterminer les emplacements des sabots au sol
  • Fermer votre porte
  • Tracer de lignes de repère au niveau des jonction des panneaux indiquant l’emplacement des sabots
  • Tracer les lignes de repère indiquant la porte
  • Ouvrir votre porte
  • Relier les lignes de repère des sabots

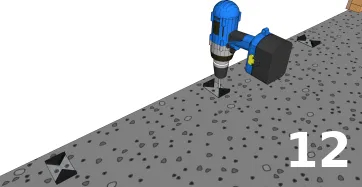

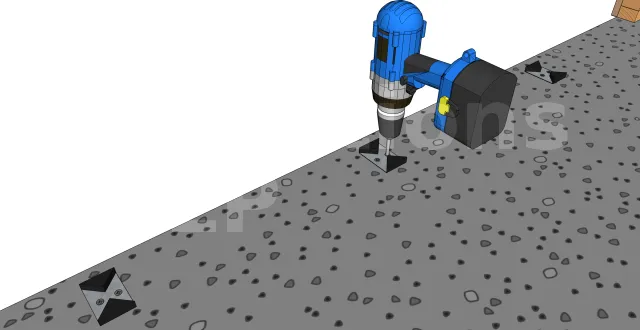

Fixer les sabots au sol
  • Percer le sol au niveau des emplacements des fixation des sabots
  • Insérer des chevilles dans les trous
  • Fixer les sabots par vissage

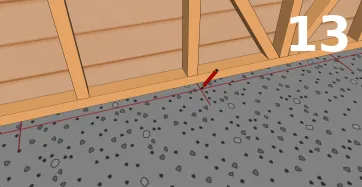

Tracer les repères du guidage bas
  • Ouvrer votre porte
  • Sur le mur de retour, tracer des lignes de repère le long de la porte
  • Tracer des ligne de repère au niveau des jonctions des panneaux
  • Fermer la porte
  • Relier les lignes afin d’avoir une ligne qui va servir d’axe de repère de la porte

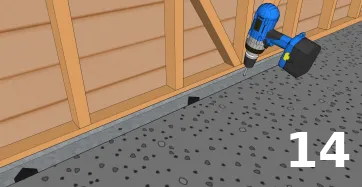

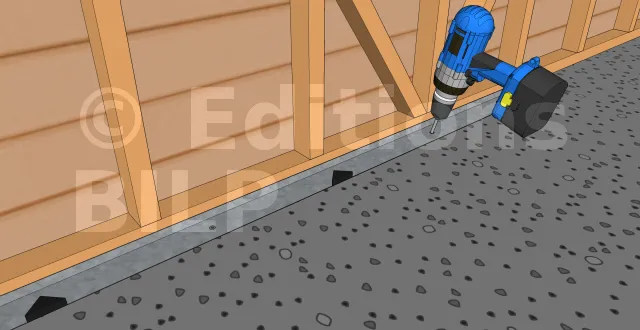

Fixer le guidage bas
  • Poser le guidage bas au sol.
  • Déterminer l’emplacement des trous de fixation qui doivent se trouver sur l’axe de repère de la porte
  • Percer les trous de fixation
  • Insérer des chevilles dans les trous
  • Fixer le guidage par vissage

Il ne vous restera alors plus qu’à essayer votre porte de garage coulissante.
