Installer une porte de garage basculante

Bruno

Voici un extrait gratuit du guide de construction :

La porte de garage basculante est une porte dotée d’un seul panneau qui va s’ouvrir vers le haut en basculant.

Si vous choisissez d’opter pour une porte de garage basculante, vous devrez vous assurer que vous avez assez de surface à l’intérieur de votre garage. En effet, le panneau va basculer vers le haut de votre garage et va coulisser le long du plafond. Si vous avez un petit garage, ce type de porte n’est peut-être pas adapté.

Avant d’acquérir une porte de garage basculante, vous devrez aussi vous assurer d’avoir assez d’espace vers l’extérieur puisque la porte va déborder un peu vers l’extérieur. Si votre garage se trouve aux abords d’une voie publique, choisir un modèle qui ne vas pas trop déborder vers l’extérieur.

Dans le commerce, il existe deux types de porte de garage basculante, à savoir la porte de garage basculante à bras d’équilibrage et celle à contrepoids. Ici, nous allons installer une porte de garage basculante à bras d’équilibrage.

Vue 3d

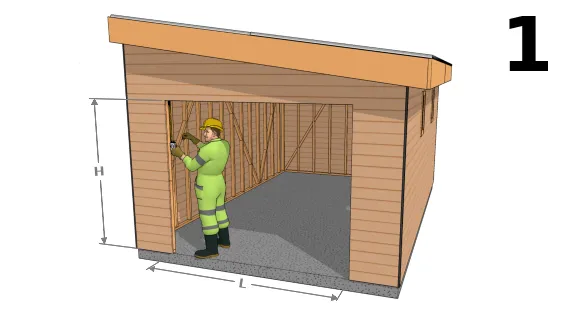

Vérifier les mesures d’ouverture de la porte du garage
  • H : Hauteur brute de la porte
  • L : Largeur brute de la porte
  • Mesurer la largeur et la hauteur de l’ouverture brute de la porte de votre garage.
    Vérifier s’il existe un modèle standard qui correspond aux côtes de l’ouverture de votre garage. Dans le cas contraire, vous devrez commander une porte de garage basculante sur mesure.

Avant d’installer votre porte de garage basculante, vous devrez tout d’abord préparer la porte. La préparation de la porte consiste à poser et à régler certains accessoires comme la poignée de votre porte ou encore la tringlerie de cette dernière. Pour cette étape de préparation, il vous suffit de suivre la notice livrée par votre fournisseur avec votre porte de garage basculante. Une fois la préparation faite, vous pourrez passer à l’installation de votre porte de garage. N’oubliez pas que la porte va rentrer dans le cadre avec 1 à 2 cm de vide tout autour.

Vue 3d

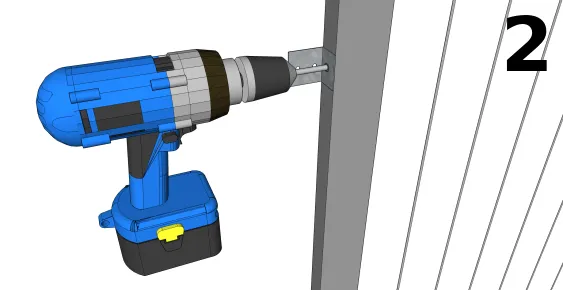

Fixer les équerres de fixation au bâti

Fixer les équerres de fixation sur les montants du bâti de la porte par des vis. De chaque côté, vous devrez poser deux équerres, une en haut et une au milieu du bâti.

Vue 3d

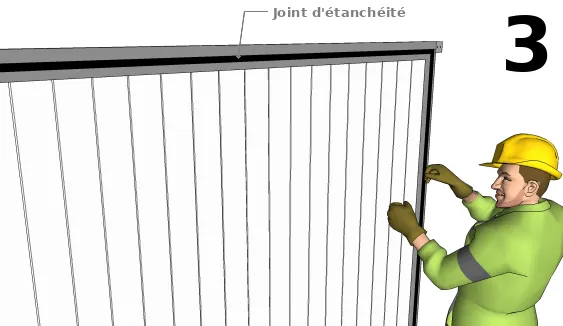

Poser une étanchéité

Coller un joint d’étanchéité en mousse sur tout le long de la face du bâti qui est en contact avec le garage. Cela permettra de réduire au maximum le passage d’air qu’il peut y avoir entre le garage et le cadre de la porte.

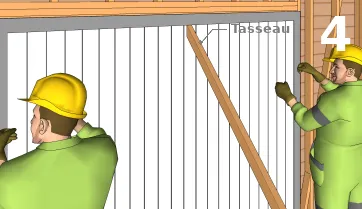

Poser la porte
  • Poser la porte sur l’ouverture du garage
  • Maintenir la position de la porte en utilisant un long tasseau

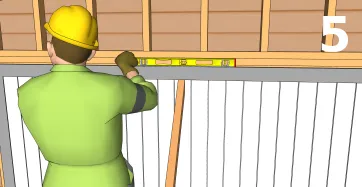

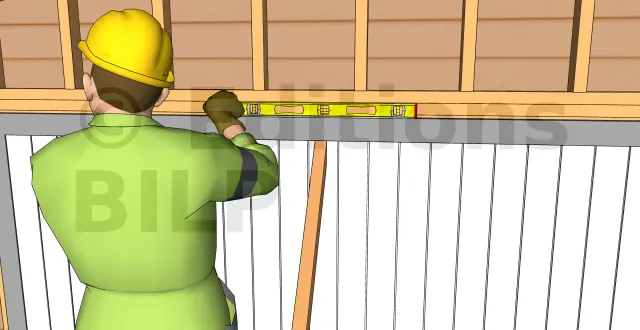

Vérifier l’horizontalité de la porte

Au dessus du bâti, poser un niveau pour vérifier son horizontalité. Dans le cas où la porte n’est pas à niveau, utiliser des cales en bois pour régler son horizontalité.

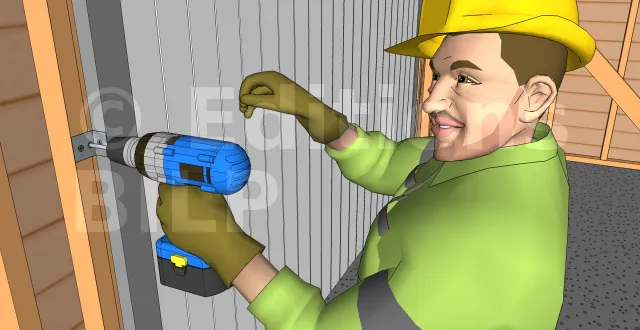

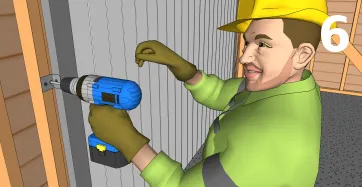

Fixer les équerres de fixation au garage
  • Fixer les équerres de fixation d’un des montants au garage par des vis. Cependant, ne pas encore serrer entièrement ces dernières. Cela vous permettra de faire quelques réglages au niveau de la position de la porte.
  • Faire de même pour l’autre montant

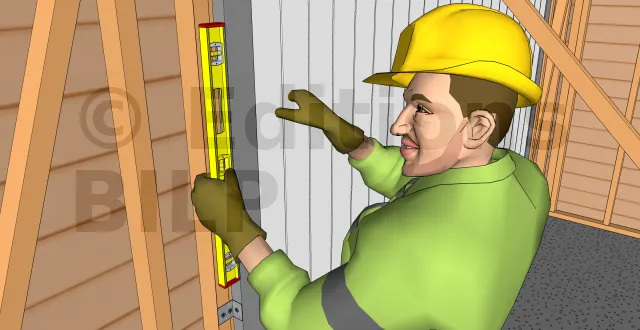

Vérifier la verticalité de la porte
  • Poser un niveau à bulle sur l’un des montants du bâti pour vérifier sa verticalité
  • Une fois que le montant est bien à niveau, vous pourrez serrer entièrement les vis des équerres de fixation de la porte
  • Faire de même pour l’autre montant
  • Enlever le tasseau

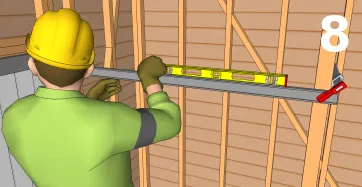

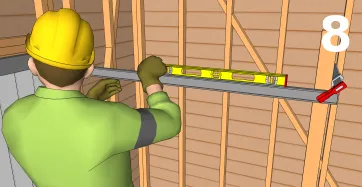

Relever les coulisses
  • Relever les coulisses à l’horizontale
  • Maintenir la position de la coulisse en la maintenant à un tasseau par un serre-joint

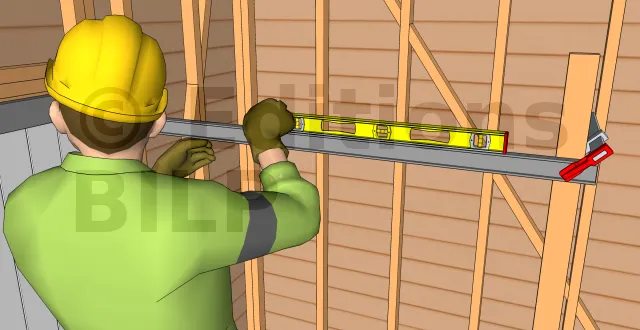

  • Vérifier l’horizontalité en posant un niveau à bulle au dessus de la coulisse
  • Faire de même pour l’autre coulisse

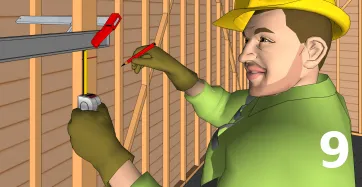

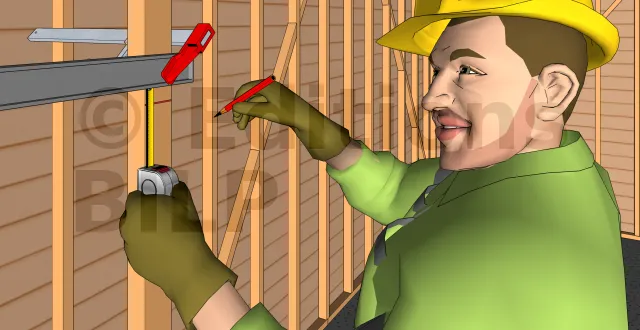

Tracer un repère de 3 cm au-dessous des coulisses
  • Au-dessous de chaque coulisse, repérer la distance de 3 cm à partir de la coulisse
  • Marquer cette distance sur le tasseau au crayon
  • Descendre la coulisse au niveau de la marque
  • Faire de même avec l’autre coulisse

Ainsi, les coulisses auront une légère pente, ce qui va permettra à la porte d’être maintenue dans sa position lorsqu’elle est ouverte.


Une fois les coulisses en position, il faudra les fixer. Avant de passer à la fixation proprement dite, vous devrez choisir le mode de fixation des coulisses. En effet, les coulisses peuvent être fixées aux murs latéraux du garage ou au plafond de celui-ci. Dans notre cas, comme nous avons un garage sans plafond, nous allons donc fixer les coulisses aux murs latéraux.

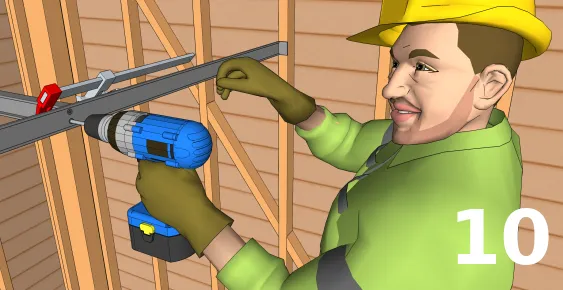

Fixer la traverse de fixation aux coulisses
  • Fixer la traverse de fixation aux coulisses sans toutefois serrer définitivement les vis
  • Vous devrez vous assurer que les butées de chaque extrémité de la traverse sont accolées aux murs latéraux

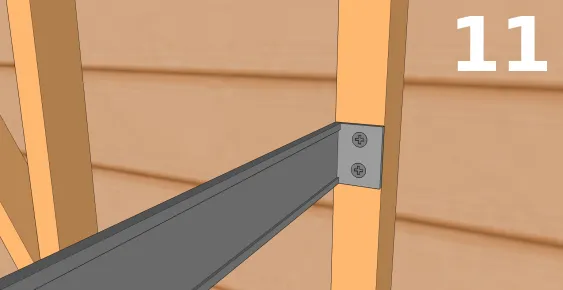

Fixer la traverse de fixation aux murs

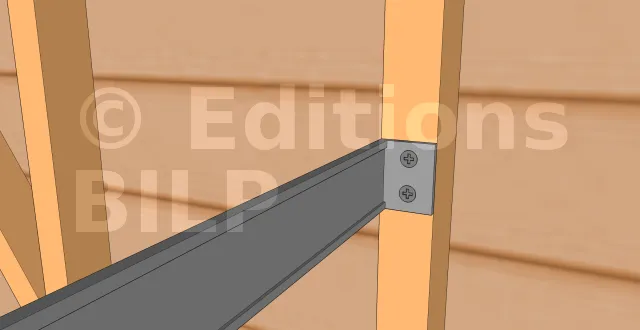

Fixer les butées de la traverse de fixation aux murs latéraux par des vis.

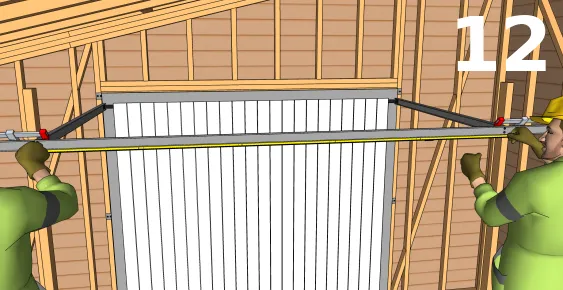

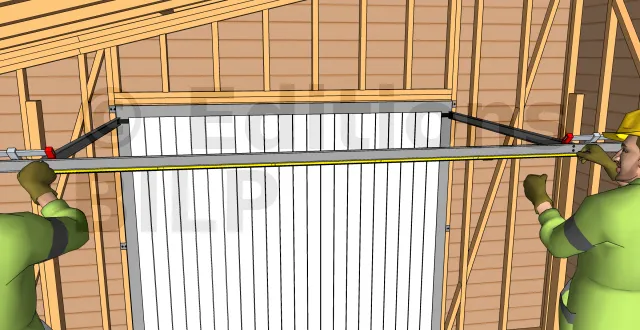

Vérifier le parallélisme des coulisses
  • Mesurer la distance entre les extrémités des coulisses au niveau de la traverse de fixation
  • Faire de même au niveau de la porte

Les coulisses sont parallèles si ces deux distances sont les mêmes. Si le parallélisme n’est pas vérifié, ajuster la traverse de fixation.

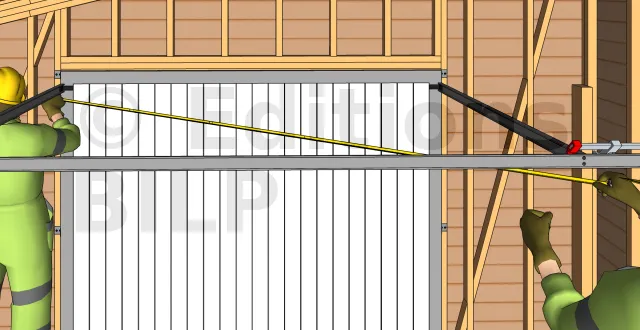

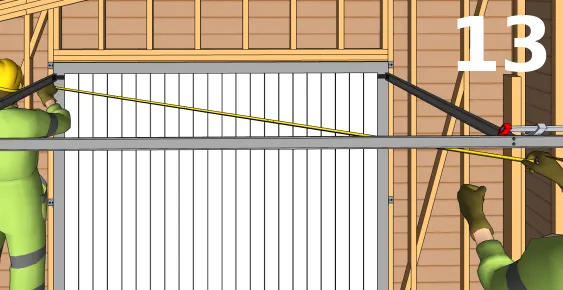

Vérifier l’équerrage des coulisses
  • Mesurer la longueur de l’une des diagonales des coulisses
  • Faire de même avec la deuxième diagonale

Les coulisses sont à l’équerre si ces deux distances sont identiques. Si l’équerrage n’est pas vérifié, ajuster la traverse de fixation.

Une fois les coulisses parallèles et à l’équerre, serrez définitivement les vis de la traverse de fixation. Vous pouvez alors retirer les tasseaux.

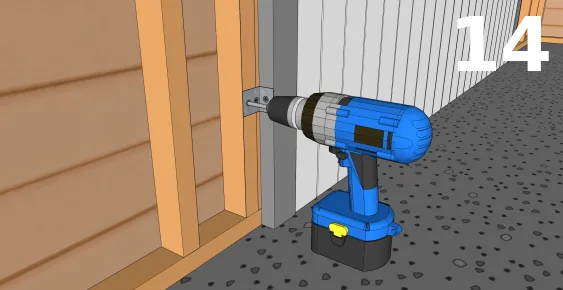

Fixer les équerres de fixation du bas du bâti
  • Fixer aux montants de la porte les équerres de fixation du bas
  • Fixer ces dernières au garage par vissage

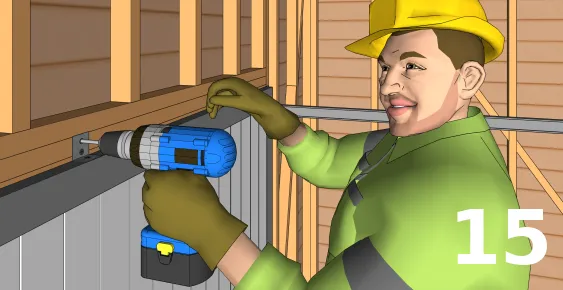

Fixer l’équerre de fixation de la traverse haute
  • Fixer l’équerre de fixation de la traverse haute du bâti de la porte
  • Fixer cette équerre de fixation au garage par des vis

Votre porte de garage basculante est ainsi installée. Il ne vous suffit plus qu’à poser les derniers accessoires, qui peuvent varier suivant les modèles, en suivant les consignes de la notice de votre fournisseur. Une fois cela fait, vous n’avez plus qu’à essayer votre porte de garage basculante.

[...]
