Il y a plusieurs façons de fixer une lisse basse sur une dalle en béton. En effet, on peut utiliser des tiges filetées accompagnées d’un scellement chimique, des douilles à expansion, des goujons d’ancrage, des vis HECO multi-monti ou tout simplement des tirefonds accompagnés de chevilles longues disposés à chaque extrémité de la lisse et à des intervalles de 50 cm en moyenne. Pour plus d’informations sur la méthode de fixation de la lisse basse, vous pouvez consulter cet article.

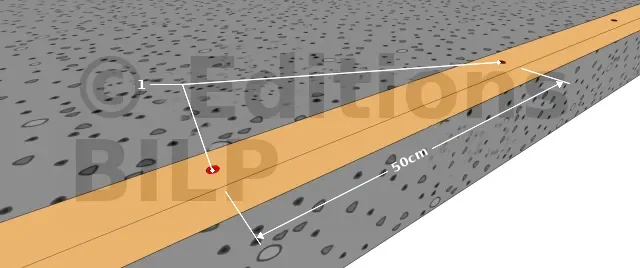

- 1 : Point de fixation
Technique 1 : Fixation par tirefond ;
Technique 2 : Fixation par vis HEO-MULTI-MONTI ;
Technique 3 : Fixation par douille à expansion ;
Technique 4 : Fixation par goujon d’ancrage ;
Technique 5 : Fixation par tige filetée ;
Afin de déterminer quelle fixation choisir, il faudra déterminer la force à laquelle elle sera soumise. Pour cela, il faut définir la force du vent qui s’y abattra. On peut déterminer la force du vent grâce à cet article et/ou à cet outil de calcul. Mais pour ce dernier, il faudra tout de même calculer la masse volumique du vent.
Pour garantir une bonne fixation résistante et fiable, on prendra un facteur de sécurité de l’ordre de 2 que l’on appliquera sur la force du vent calculée. Pour cela, il faut multiplier la force du vent avec le facteur de sécurité.

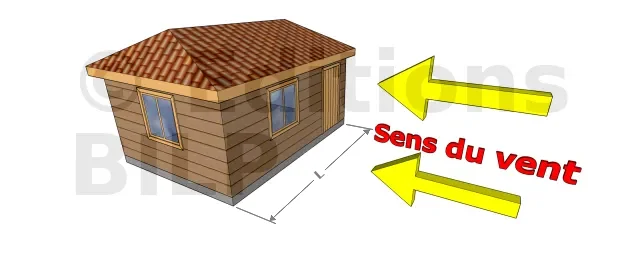

L : La façade ayant la plus grande portée
On ne prendra en compte que le plus grand panneau de mur de la construction en bois car il est le plus fragile face au vent donc le plus sensible au renversement ou à l’arrachement.
La lisse basse fait partie d’un ensemble d’ossatures indissociables les unes des autres. C’est la partie la plus basse parmi tous les éléments donc c’est sur elle que reposera toute l’ossature. C’est pour cette raison qu’elle doit avoir une très bonne résistance à l’arrachement. Une des conditions pour que cela soit possible est que la longueur d’ancrage minimum d’un élément de fixation dans la dalle en béton soit de 100 mm.
Cet article va vous permettre de déterminer les différents composants de l’ossature bois.
| Gamme de performance | Techniques | Désignations | Résistance à la traction |
|---|---|---|---|
| FBM010 | 1 | Surdimensionnée | - |
| ^ | 2 | Vis HECO MMS D8 | 2,80 kN |
| 3 | Surdimensionnée | - | |
| 4 | Surdimensionnée | - | |
| 5 | Surdimensionnée | - | |
| FBM011 | 1 | Tirefond avec cheville longue D8 | 3,54 kN |
| 2 | Surdimensionnée | - | |
| 3 | Surdimensionnée | - | |
| 4 | Surdimensionnée | - | |
| 5 | Surdimensionnée | - | |
| FBM012 | 1 | Tirefond avec cheville longue D10 | 5,45 kN |
| 2 | Vis HECO MMS D10 | 4,90 kN | |
| 3 | Douille à expansion D8 | 4,30 kN | |
| 4 | Surdimensionnée | - | |
| 5 | Surdimensionnée | - | |
| FBM013 | 1 | Tirefond avec cheville longue D12 | 5,54 kN |
| 2 | Vis HECO MMS D12 | 6,50 kN | |
| 3 | Douille à expansion D10 | 5,70 kN | |
| 4 | Goujon d’ancrage D8 | 5,70 kN | |
| 5 | Surdimensionnée | - | |
| FBM014 | 1 | NR | - |
| 2 | NR | - | |
| 3 | Douille à expansion D12 | 7,60 kN | |
| 4 | Goujon d’ancrage D10 | 7,60 kN | |
| 5 | Surdimensionnée | - | |
| FBM015 | 1 | NR | - |
| 2 | NR | - | |
| 3 | NR | - | |
| 4 | Goujon d’ancrage D12 | 12,60 kN | |
| 5 | Tige filetée D8 avec un écrou, une rondelle avec scellement chimique haute performance | 10,50 kN | |
| FBM016 | 1 | NR | - |
| 2 | NR | - | |
| 3 | NR | - | |
| 3 | NR | - | |
| 5 | Tige filetée D10 avec un écrou, une rondelle avec scellement chimique haute performance | 16,70 kN | |
| FBM017 | 1 | NR | - |
| 2 | NR | - | |
| 3 | NR | - | |
| 3 | NR | - | |
| 5 | Tige filetée D12 avec un écrou, une rondelle avec scellement chimique haute performance | 24,30 kN |
NR : Non Réalisable
Exemple
On a un projet de construction en bois de 4,00 x 5,00 m pour une hauteur de 3,00 m. On veut calculer la force d’arrachement qui s’applique sur une lisse basse afin de déterminer la fixation adéquate. Le site de la construction se trouve sur l’île de la Réunion à 1 000 m d’altitude, avec une vitesse de vent maximale de 200 km/h.
Application numérique
- Calcul de la masse volumique : A une altitude de 1 000 m, on a une pression atmosphérique de 89 876 Pa et une température de : 273,15 + (15 - (1000 x 6,4) / 1000) = 281,75 °K
La masse volumique de l’air : (89 876 x 28,9644) / (8 314,32 x 281,75) = 1,111 kg/m3
- Calcul de la surface d’application du vent (on ne considérera que la plus grande surface exposée au vent) : 5,00 x 3,00 = 15,00 m²
- Calcul de de la force du vent :
0,5 x 1 x 1,111 x (200/3,6)² x 15,00 = 25717,59 N soit 25,718 kN
Afin de garantir une sécurité optimum, on prendra un facteur de sécurité de l’ordre de 2 que l’on multipliera avec la force du vent calculée, donc la force d’arrachement qui s’exerce sur la façade devient (25,718 x2) = 51,436 kN.
Sur une longueur de 500 cm avec une distance maximale entre fixation de 50 cm, on aura un nombre de fixation de (500/50) + 1 = 11 fixations.
On doit donc répartir la force d’arrachement de 51,436 kN sur les 11 fixations, ce qui nous fait une force d’arrachement de 4,676 kN par fixation. Ainsi, on peut en conclure que la gamme de fixation FBM012 est amplement suffisante pour fixer cette lisse basse.
Sinon l’outil Vérification de la stabilité d’un bâtiment due à l’action du vent peut calculer à votre place la répartition de la force d’arrachement, et il vous reste seulement à choisir la gamme de fixation.
[...]
