Code de fixation

bruno

Afin d’obtenir une lecture plus synthétique des plans, nous avons repéré chaque point de fixation par un code. Cet article en donne la définition.

ATTENTION : les codes spécifiques aux matériaux de couverture sont décrits dans le guide de la TOITURE

Voici un extrait gratuit du guide de construction :

Codification

Le code de fixation est composé de CINQ chiffres/lettres dont chacun représente une signification bien distincte.

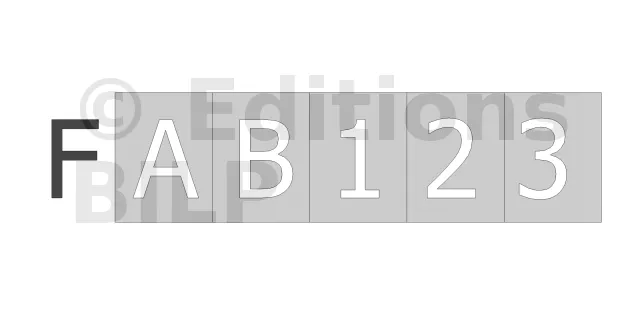

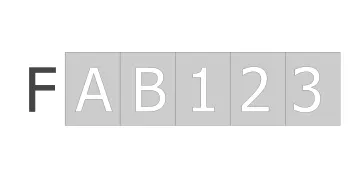

  • 1ère lettre (A sur le schéma) : nature du matériau à fixer
    • B : Bois
    • M : Maçonnerie, Minéral
    • A : Acier, métal
    • S : matériau Synthétique
  • 2ème lettre (B sur le schéma) : nature du matériau support
    • B : Bois
    • M : Maçonnerie, Minéral
    • A : Acier, métal
    • S : matériau Synthétique
  • 3ème et 4ème chiffre (12 sur le schéma) : disposition du matériau à fixer par rapport à son support, ou typologie
    • 00 à 09 : fixation d’une pièce perpendiculairement et SUR une autre pièce
    • 10 à 19 : fixation d’une pièce perpendiculairement et SUR une autre pièce, et selon un angle
    • 20 à 29 : fixation d’une pièce perpendiculairement et CONTRE une autre pièce
    • 30 à 39 : fixation d’une pièce perpendiculairement et CONTRE une autre pièce, et selon un angle.
    • 40 à 49 : fixation de deux pièce bout à bout
    • 50 à 59 : fixation de deux pièce bout à bout, et selon un angle
    • 60 à 69 : fixation d’une pièce parallèlement sur tous les axes et SUR une autre pièce
    • 70 à 79 : Fixation d’une pièce parallèle selon un seul axe, donc formant un angle selon l’autre axe
    • 80 à 89 : (libre)
    • 90 à 99 : (libre)
  • 5 chiffres (3 sur le schéma) : niveau de performances (0 plus faible, 9 plus élevé). Détermine souvent le nombre et le diamètre des éléments de fixation. Est fonction des codes précédents.
    Exemple :
    • 0 : 1 vis D5, ou 2 clous D3,2
    • 1 : 2 vis D5, ou 1 vis D6, ou 4 clous D3,2
    • 2 : 2 vis D6, ou un tirefond D8, ou 6 clous, ou une tige filetée D8 ...
    • 3 : 2 tirefonds D8, ou un tirefond D10, ou ...
    • 4 : etc.

Exemples

  • FAB400 : fixation d’un petit pied métallique sur poteau bois, avec 4 vis D6.
  • FAB401 : idem précédent mais fixation avec tirefond D8
  • FAB402 : idem précédent mais fixation avec tirefond D10
  • FAM600 : fixation d’un petit pied de poteau sur dalle béton avec vis D6 et cheville nylon, ou scellement chimique avec tige filetée D6, ou ...
  • FAM601 : idem précédent mais fixation avec D18
  • FAM602 : idem précédent mais fixation avec D10
  • FAM603 : idem précédent mais fixation avec D12
  • FBB00x : Fixation des pannes sur poteaux (fixation traversantes par tige filetée)
  • FBB01x : idem précédent mais par tenon-mortaise,
  • FBB02x : idem précédent mais par vissage, par tire-fond,
  • FBM60x : Fixation muralière sur maçonnerie (mur plein)
  • FBM61x : idem précédent mais mur creux

Plusieurs implémentations

Dans de nombreux cas de fixation, il y a souvent plusieurs possibilités de réalisation pour un même résultat. Nous vous indiquons alors les différentes techniques possibles. C’est à vous de choisir la technique en fonction des éléments de quincaillerie que vous avez déjà ou que vous pouvez acheter.

Par exemple, il existe 5 techniques différentes pour fixer une poutre sur un plot en béton (FBM00) : Technique 1 : Cornière métallique, Technique 2 : Cheville à frapper, Technique 3 : Vis à bois traversante, Technique 4 : Tige filetée scellée, Technique 5 : Connecteur scellé.
Si dans un de nos plans, vous trouvez FBM[...]
