Anatomie d’une charpente de toiture à deux pentes avec ligne de bris

bruno

La toiture à deux pentes avec ligne de bris est une toiture à 2 versants et à 4 pans. Chaque versant dispose de deux pentes discontinues qui sont séparées par les lignes de bris, déterminées au niveau des pannes sablières.

Comme dans une toiture à la mansart, la toiture est divisée en deux : le terrasson qui correspond à la partie se trouvant au-dessus de la ligne de bris et le brisis qui se trouve au-dessous de la ligne de bris.

Dans la toiture à deux pentes avec ligne de bris, la pente au niveau du brisis est plus grande que celle du terrasson.

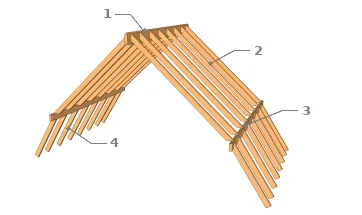

Charpente de toiture à deux pentes avec ligne de bris
  • 1 : Panne faîtière
  • 2 : Chevron du terrasson
  • 3 : Panne sablière déterminant la ligne de bris
  • 4 : Chevron du brisis
