Une toiture à la mansart est une toiture à 4 pentes, à 4 versants et à 8 pans. Elle est dotée de lignes de bris et de deux croupes au niveau des deux versants latéraux. Ce type de toiture est la version ancienne de la charpente de toiture à 2 pentes avec lignes de bris.
Une toiture à la mansart est en général composée de 2 parties, le terrasson et le brisis, qui sont séparées par la ligne de bris. Le terrasson correspond à la partie supérieure des versants de la charpente qui comprend les croupes tandis que le brisis correspond à la partie inférieure des versants comprenant les jambes de force. Le terrasson et le brisis sont séparés par la ligne de bris, qui se trouve au niveau de la panne sablière.

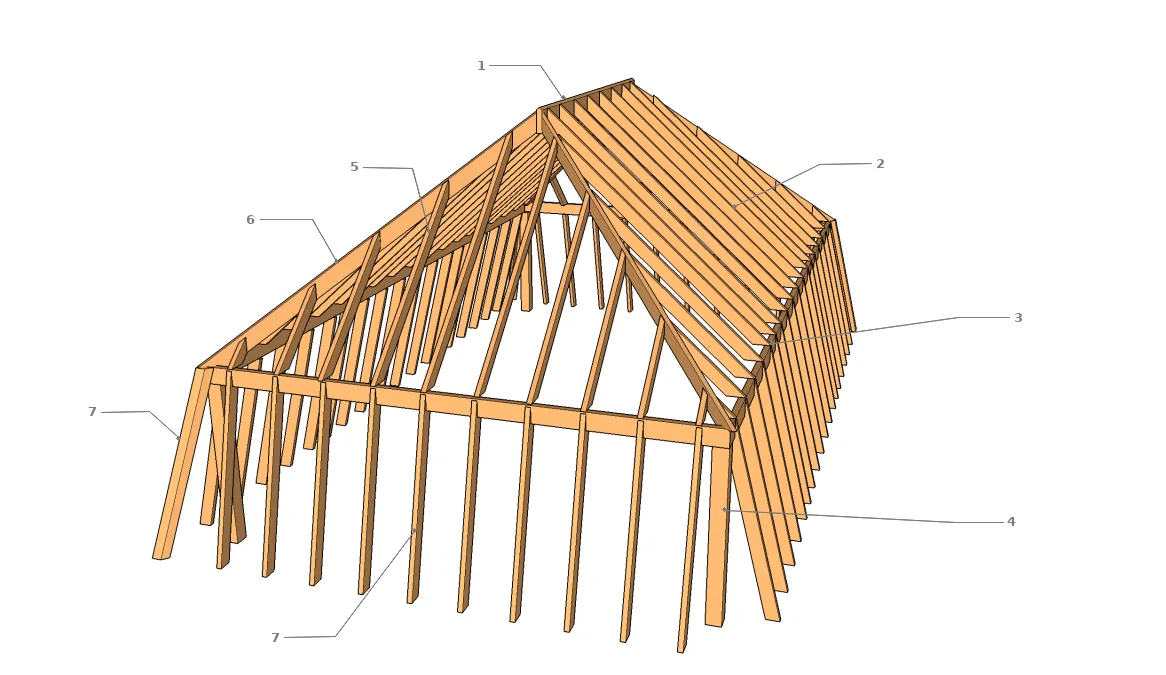

La charpente d’une toiture à la mansart est composée de plusieurs éléments.
- 1 : Panne faîtière
- 2 : Chevron
- 3 : Panne sablière déterminant la ligne de bris
- 4 : Poteau
- 5 : Empannon
- 6 : Chevron arêtier
- 7 : Jambes de force inclinées
[...]
