L’échantignole est une pièce faisant partie de la charpente.

Voici un extrait gratuit du guide de construction :

Ayant une base généralement triangulaire, l’échantignole est une pièce qui est clouée à l’arbalétrier et aux pannes dans le but d’assurer le maintien des pannes de la charpente. L’échantignole peut maintenir une seule panne ou deux pannes assemblées bout à bout entre elles par un assemblage à sifflet.

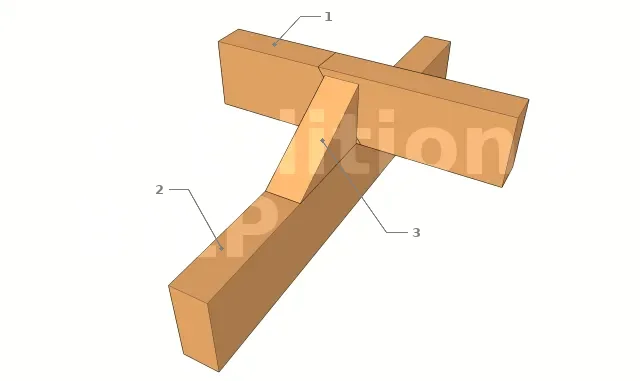

Détails de pose
  • 1 : Panne
  • 2 : Arbalétrier
  • 3 : Echantignole

Poussée supportée par l’échantignole

Cas d’une seule panne
L’échantignole va recevoir la poussée issue de la panne qu’elle maintient.

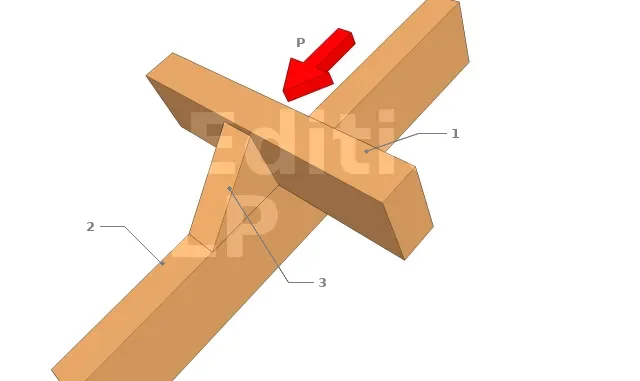

Poussée issue de la panne
  • 1 : Panne
  • 2 : Arbalétrier
  • 3 : Echantignole
  • P : Poussée de la panne sur l’échantignole

Cas de deux pannes assemblées par sifflet
Dans le cas où l’échantignole assure la liaison entre deux pannes, elle va recevoir les poussées générées par les deux pannes.

Si les poussées des pannes ne sont pas les mêmes ou si leurs portées ne sont pas identiques, la poussée qui va s’appliquer sur l’échantignole sera la moitié de la poussée de la première panne additionnée à la moitié de la poussée de la deuxième panne.

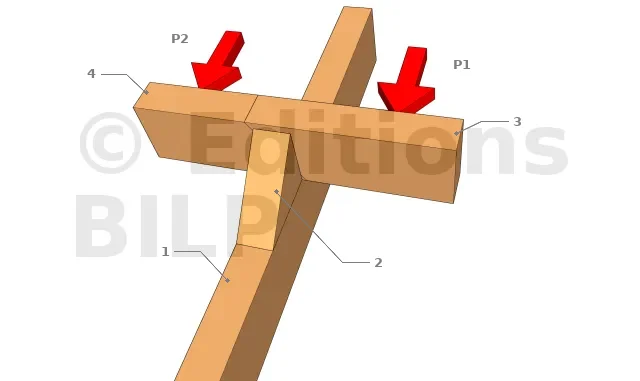

Poussées issues des deux pannes
  • 1 : Arbalétrier
  • 2 : Echantignole
  • 3 : Première panne
  • 4 : Deuxième panne
  • P1 : Poussée de la première panne sur l’échantignole
  • P2 : Poussée de la deuxième panne sur l’échantignole

La poussée totale P qui va s’appliquer sur l’échantignole sera alors : P = 1/2 P1 + 1/2 P2

Par contre, si les pannes ont la même portée et ont les mêmes les charges, l’échantignole va recevoir une charge équivalente à la charge totale des poussées des deux pannes. La poussée, dans ce cas, sera assimilée au même principe qu’une échantignole supportant une seule panne.

Les différents types d’échantignoles

Les échantignoles dépendent de la forme de la panne. On distingue deux types d’échantignoles à savoir l’échantignole pour panne d’aplomb et l’échantignole pour panne à devers.

L’échantignole pour panne à dévers
Pour une panne à dévers, l’échantignole est une pièce simple de forme triangulaire.

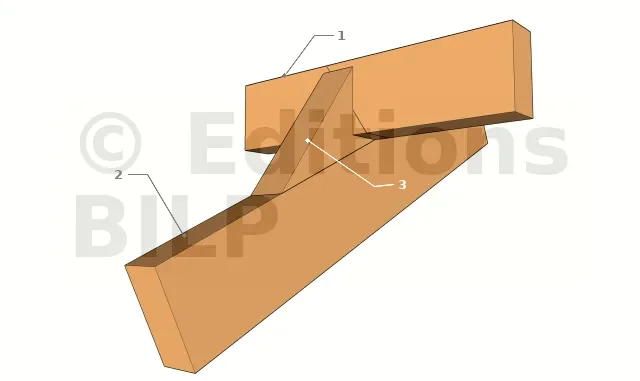

Echantignole pour panne à devers
  • 1 : Panne à dévers
  • 2 : Arbalétrier
  • 3 : Echantignole

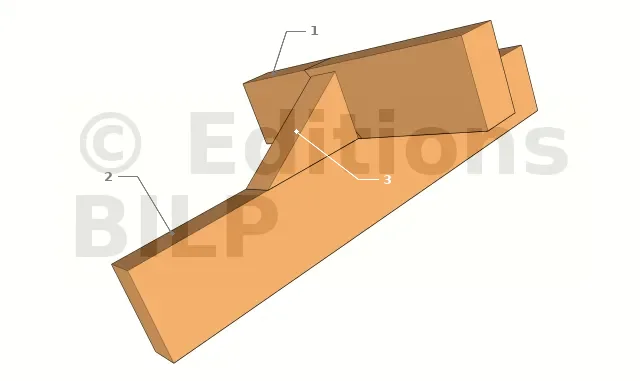

L’échantignole pour panne d’aplomb
Dans le cas d’une panne d’aplomb, l’échantignole aura une forme a[...]

...Il y a une suite !


Pour lire la suite de l'article, devenez Membre

  • Ainsi vous découvrirez :
  • Poussée supportée par l'échantignole
  • Les différents types d'échantignoles
  • L'échantignole métallique
  • Et de nombreuses illustrations haute-définition :
  • Echantignole pour panne d’aplomb
  • Echantignole pour panne à devers
  • Détails de pose
  • Poussée issue de la panne
  • Poussées issues des deux pannes

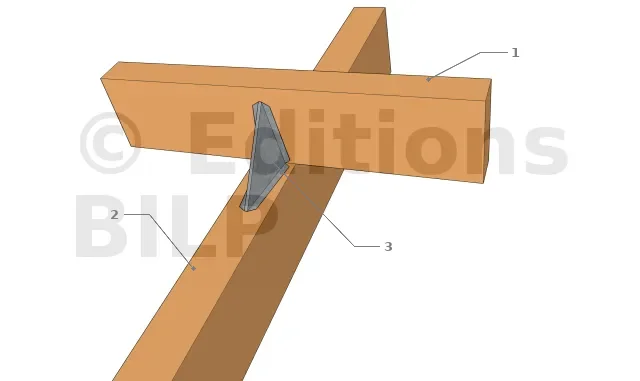

  • Echantignole métallique
