Cas d’une plateforme en bois simple (Terrasse en bois ou mezzanine)

bruno

Les caractériques des poutres porteuses sur une plateforme en bois simple sont à déterminer avec l’outil de calcul Calculer et vérifier les poutres porteuses d’une plateforme.

Voici un extrait gratuit du guide de construction :

La détermination des caractéristiques des poutres porteuses sur une plateforme en bois simple est plus facile que pour les poutres porteuses supportant un mur porteur dans la mesure où les charges à prendre en compte (la charge Cp) sont uniquement les charges d’exploitation et les charges permanente venant des solives et du platelage.

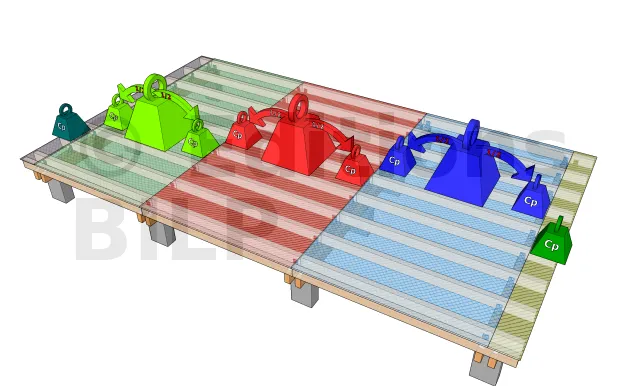

Détermination de la charge répartie Cp sur la poutre porteuse

Détermination de la charge répartie Cp sur la poutre porteuse

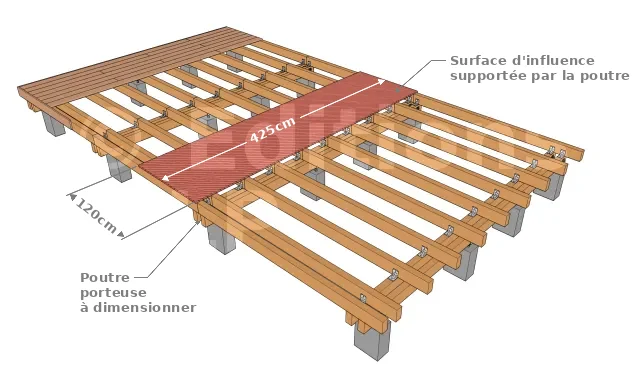

Pour l’obtenir, il faut connaître la surface d’influence de la poutre c’est à dire la surface de plancher reprise par la poutre. Comme un plancher en bois n’est porteur que dans un seul sens, une poutre ne supporte que la moitié de l’espacement de chaque côté.
Pour plus de détails, vous pouvez consulter l’article sur la détermination de la charge Cp.
La charge Cp s’obtient en multipliant la surface d’influence par 250 Kg/m² pour le cas d’une terrasse privée.

La charge au m² à multiplier avec la surface d’influence afin d’obtenir la charge Cp dépend de la fonction principale de la terrasse en bois.

Vous pouvez vous référer au tableau suivant :

Utilisation de la terrasseCharge à considérer [Kg/m²]
Usage privé 250
Bureaux 250
Espace de loisir et de détente privée 250
Circulation publique 400
Activité publique (dance, gymnastique) 500
Aires de stockage 750

Vérification des poutres porteuses

Pour faire la vérification, il vous faudra utiliser L’outil Calculer et vérifier les poutres porteuses.
Dans cet outil, il existe deux méthodes :

  • 1ère méthode : en fonction de la portée de la poutre et de la charge répartie Cp sur la poutre
  • 2ème méthode : en fonction de la section de la poutre et de la charge répartie Cp sur la poutre

Pour effectuer le calcul, vous devrez insérer certaines données :

1ère méthode : Pour déterminer la section d’une poutre porteuse

Vous devrez insérer la :

  • Charge répartie sur la poutre porteuse Cp
  • Portée Pp de la poutre porteuse (la distance entre deux appuis)
  • Flexibilité du bois

Cette méthode vous donnera la section minimale du bois à adopter avec les caractéristiques que vous avez inséré. La section donnée est une section standard que vous devrez demander à votre fournisseur s’il en dispose. Après que vous ayez obtenu la section réelle venant du fournisseur, nous vous conseillons de faire la vérification de la portée avec la 2ème méthode.

2ème méthode : Pour calculer la portée d’une poutre porteuse

Vous devrez connaître la :

  • Largeur b de la poutre porteuse
  • Hauteur h de la poutre porteuse
  • Charge répartie sur la poutre porteuse Cp
  • Flexibilité du bois

Cette méthode permet de calculer la portée maximale que peut supporter la poutre porteuse choisie.


Exemple

Prenons l’exemple de cette plateforme en bois avec des poutres porteuses moisées fixées aux plots en béton avec des pieds de poteaux réglables vario PB31950.
Les caractéristiques à connaître pour le dimensionnement des poutres porteuses

En utilisant l’outil Calculer et vérifier les poutres porteuses :

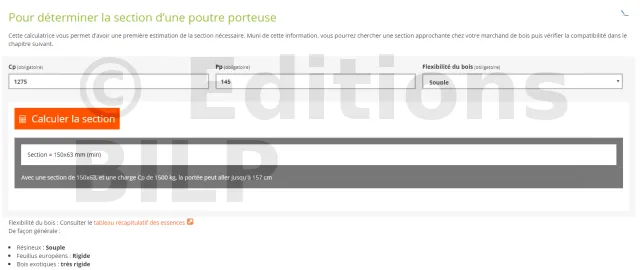

Pour déterminer la section d’une poutre porteuse

Pour déterminer la section d’une poutre porteuse
  • Charge répartie Cp sur la poutre porteuse

Surface supportée par la poutre la plus sollicitée = 4,25 [m] x 1,20 [m] = 5,10 m²

=>Charge Cp = 5,10 [m²] x 250 [Kg/m²] = 1275 Kg

  • Portée de la poutre Pp [cm] = 145
  • Flexibilité du bois : Souple

En appuyant sur « Calculer la section » nous obtenons :

Section = 150x63 mm (min)
Avec une section de 150x63, et une charge Cp de 1500 kg, la portée peut aller jusqu’à 157 cm

De ce fait, la section minimale à adopter est de 150 x 63 [mm]

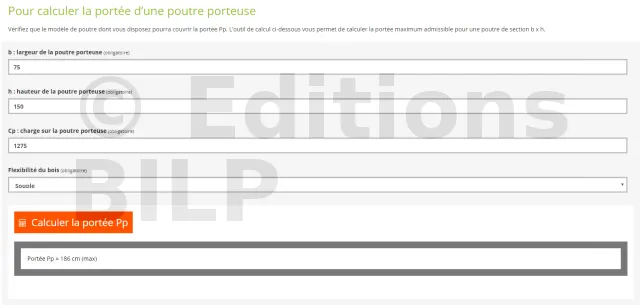

Pour calculer la portée d’une poutre porteuse

Pour calculer la portée d’une poutre porteuse

Comme notre fournisseur nous a proposé un bois souple de 150 x 75 [mm], la section est suffisante car elle est supérieure à celle calculer précédemment mais nous allons quand même vérifier.
Dans l’outil de calcul nous insérons donc :

  • b : largeur de la poutre porteuse = 75 mm
  • h : hauteur de la poutre porteuse = 150 mm
  • Cp : charge sur la po[...]
    ...Il y a une suite !


    Pour lire la suite de l'article, devenez Membre
