Guide d’utilisation de l’outil "Calculer et vérifier les solives"

bruno

La détermination de la section des solives n’est pas toujours facile à faire, surtout pour un novice en matière d’auto-construction. Pour que vous puissiez déterminer vous-même la section de vos solives, nous mettons à votre disposition notre outil de calcul Calculer et Vérifier les solives qui est facile à utiliser.

La détermination de la section des solives peut se faire de deux façons en fonction des données que vous avez en main

  • 1ère méthode : vous connaissez l’entraxe E des solives et la portée P à franchir
  • 2ème méthode : vous connaissez l’entraxe E des solives et vous avez déjà choisi la section des solives

Suivant les méthodes, il y a certaines données que vous devrez avoir et que vous devrez insérer pour que l’outil de calcul puisse faire les calculs.

1ère méthode
Vous connaissez :

  • Portée P à franchir
  • Entraxe E des solives
  • Flexibilité du bois

2ème méthode
Vous connaissez :

  • Largeur b de la solive
  • Hauteur h de la solive
  • Entraxe E des solives
  • Flexibilité du bois

Principe de la 1ère méthode

La 1ère méthode consiste à vérifier si la valeur de l’entraxe de vos solives est bonne pour une dimension standard des solives et pour une flexibilité du bois donnée. Cette méthode vous permettra alors d’avoir une approximation de la section des solives à utiliser. Cependant, la section qui vous est donnée dans les résultats est une section standard. Une fois que vous avez cette section standard, vous pourrez demander à votre fournisseur quelles sections il dispose et si ces dernières se rapproche de la section standard que vous avez. Une fois que vous avez la section réelle obtenue auprès de votre fournisseur, il est recommandé de vérifier la portée maximale avec la 2ème méthode.

1. Portée P à franchir
La portée P à franchir correspond à la distance entre les deux appuis de la solive. Elle doit être une valeur donnée en centimètre. De plus, cette valeur doit être inférieure ou égale à 481 cm qui est la portée maximale des solives pour des solives de taille standard.

2. Entraxe E des solives
L’entraxe E est la distance entre les axes de deux solives consécutives. La valeur de l’entraxe est en centimètre et doit être comprise entre 40 et 100 cm.

3. Flexibilité du bois
La flexibilité de votre bois va dépendre de l’essence de bois que vous avez choisi ou celle dont dispose votre fournisseur. Vous avez 3 types de flexibilité du bois : souple, rigide et très rigide. Tout ce que vous avez à faire est de choisir la flexibilité de votre bois dans la liste pré-établie et proposée par l’outil.

Principe de la 2è méthode

Cette 2ème méthode consiste à connaître la portée maximale à franchir de vos solives en fonction de la section de ces dernières et de l’entraxe E.

1. Largeur b de la solive
Vous devrez insérer vous-même la valeur de la largeur b de la solive en millimètre.

2. Hauteur h de la solive
Vous devrez insérer vous-même la valeur de la hauteur h de la solive en millimètre.

3. Entraxe des solives
L’entraxe E est la distance entre les axes de deux solives consécutives. La valeur de l’entraxe est en centimètre et doit être comprise entre 40 et 100 cm.

4. Flexibilité du bois
La flexibilité de votre bois va dépendre de l’essence de bois que vous avez choisi ou celle dont dispose votre fournisseur. Vous avez 3 types de flexibilité du bois : souple, rigide et très rigide. Tout ce que vous avez à faire est de choisir la flexibilité de votre bois dans la liste pré-établie et proposée par l’outil.

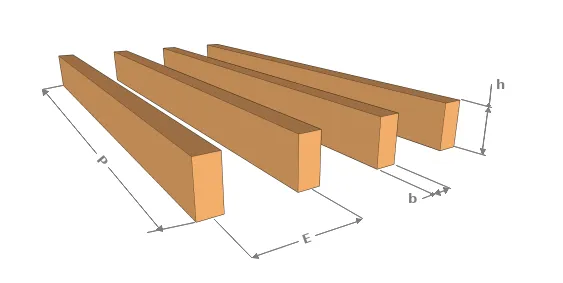

  • E : Entraxe des solives
  • b : Largeur des solives
  • h : Hauteur des solives
  • P : Portée à franchir

Exemples

1ère méthode
Nous avons les données suivantes :

  • Portée P à franchir = 400 cm
  • Entraxe E = 45 cm
  • Flexibilité du bois : Souple

Après avoir lancé les calculs, nous obtenons une section minimale de 200 x 75 mm. Après avoir demandé à mon fournisseur s’il avait cette section standard ou une section se rapprochant de celle-ci, j’obtiens une section de 225 x 75 mm. Vérifions avec la 2è méthode si cette section de solive est toujours bonne si la portée à franchir est de 400 cm.

2ème méthode
Nous avons donc les données suivantes :

  • Largeur b = 75 mm
  • Hauteur de la solive h = 225 mm
  • Entraxe E= 45 cm
  • Flexibilité du bois : Souple

Après avoir lancé les calculs, nous obtenons une portée maximale de 463 cm. Comme notre portée est de 400 cm, nous avons donc une portée à franchir qui est inférieure à la portée maximale que peut supporter la section de solive 200 x 75 mm. Cette section est donc vérifiée.
