Guide d’utilisation de l’outil "Déterminer les entraxes des supports des lames"

bruno

L’outil de calcul Déterminer les entraxes des supports des lames est un outil qui peut-être utilisé pour la détermination des entraxes des lames ou des planches de terrasse ou de parquet.

Pour vous faciliter les calculs, cet outil va calculer l’entraxe de vos planches en prenant en compte certaines valeurs, à savoir :

  • Flèche maximale de 1/300
  • Charge de 250 kg/m²

Il est à noter que l’outil est aussi valable lorsque les valeurs de la flèche et de la charge sont supérieures à ces valeurs. Néanmoins 1/300 est souvent un maximum à ne pas dépasser.

Lors de l’utilisation de l’outil, vous devrez insérer certaines données qui sont :

  • L’essence de bois des lames
  • L’épaisseur des lames
  • La largeur des lames

Une fois que vous avez rempli les champs correspondant à ces valeurs dans l’outil, il ne vous reste plus qu’à lancer le calcul. L’outil vous donnera alors l’entraxe maximale de vos lames mais aussi la caractéristique de votre essence (souple, rigide, très rigide).

1. Essence de bois des lames

L’outil vous proposera déjà une liste préalable des essences de bois disponibles sur le marché. Tout ce que vous avez à faire est de choisir l’essence de votre choix parmi cette liste.

2. Épaisseur des lames

Comme pour l’essence de bois, l’outil vous proposera une liste de valeurs de l’épaisseur des lames en mm. Ces valeurs varient de 20 mm à 45 mm. Vous n’aurez qu’à choisir la valeur de l’épaisseur de vos lames.

3. Largeur des lames

Ici aussi, vous aurez une liste pré-établie de valeurs pour la largeur des lames. Cependant, l’unité de la largeur est le centimètre. Ces valeurs vont varier de 9 cm à 18 cm.

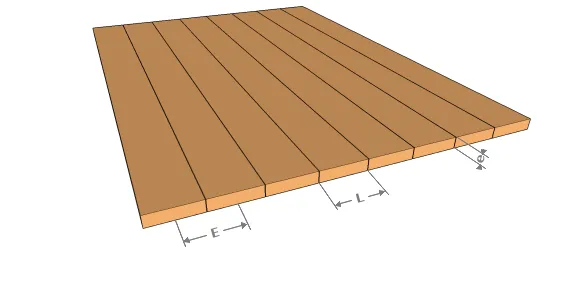

  • E : Entraxe des lames
  • e : Épaisseur des lames
  • L : Largeur des lames

Exemple

Prenons plusieurs exemples d’utilisation de l’outil.

1er cas

  • Essence de bois des lames : Afrormosia
  • Épaisseur des lames : 22 mm
  • Largeur des lames : 11 cm

Après les calculs, nous avons les résultats suivants :

  • Entraxe E = 50 cm (max)
  • L’essence de bois Afrormosia est rigide

2e cas

  • Essence de bois des lames : Pin de Douglas
  • Épaisseur des lames : 30 mm
  • Largeur des lames : 15 cm

Après les calculs, nous avons les résultats suivant :

  • Entraxe E = 65 cm (max)
  • L’essence de bois Pin de Douglas est souple

3e cas

  • Essence de bois des lames : Palissandre du Congo
  • Épaisseur des lames : 36 mm
  • Largeur des lames : 18 cm

Après les calculs, nous avons les résultats suivant :

  • Entraxe E = 117 cm (max)
  • L’essence de bois Palissandre du Congo est très rigide
