Revêtement en panneau métallique

Bruno

Voici un extrait gratuit du guide de construction :


Un abri de jardin métallique
Dimensions standards
  • A= 96.52 cm ; B= 92 cm ; C= 22.86 cm ; D= 1.91 cm

Le largeur standard des tôles galvanisées est souvent soit de 81 cm soit de 96,52 cm ( Comme on le montre dans cette figure). Pour ce dernier, il couvre une surface de 92 cm lors de la pose étant donné que les extrémités latérales doivent se chevaucher. Les ondulations de 1,91 cm sont rencontrées à intervalles de 22,86 cm. Pour la longueur, on a une dimension standard de 2,40 m mais on peut toujours commander n’importe quelle longueur.

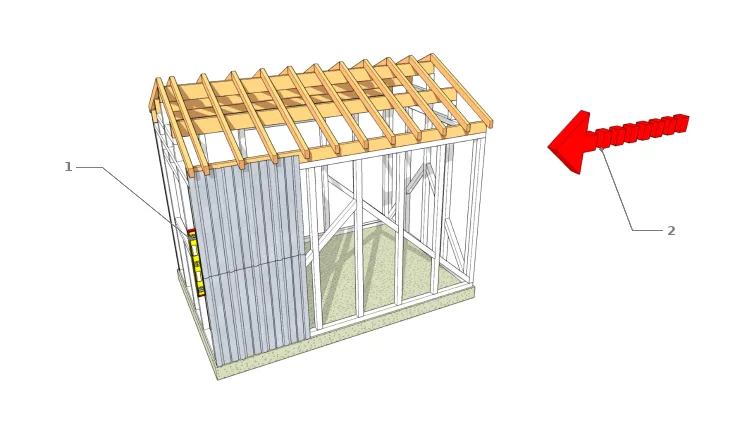

Pose du premier panneau
  • 1 : Niveau ; 2 : vent dominant

Commencer l’installation par le coté opposé au vent dominant (Bord gauche ou droit). Prenez bien votre temps pour installer correctement ce premier panneau. Assurez-vous qu’il soit bien d’aplomb pour maintenir l’alignement des prochains panneaux.

Installez le second panneau

Installez le second panneau à coté du premier. Superposez-les sur la dernière partie ondulée. Fixer temporairement d’abord tous les panneaux, et après alignement, clouez définitivement au niveau des ondulations.

A la place des clous, on utilise aussi des tire-fonds à bourrer.

Clouez ensemble les panneaux

Assurez-vous que vous n’avez pas fixé définitivement ou temporairement les nervures sur les extrémités des panneaux avant qu’ils ne soient superposés et alignés sur un panneau adjacent.

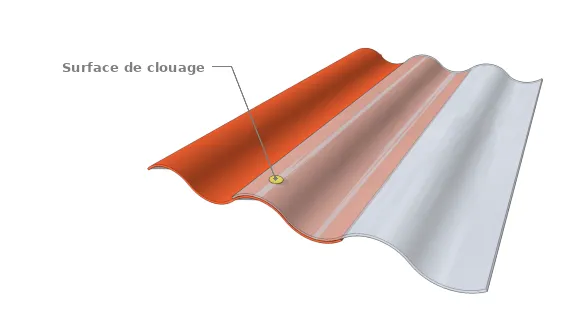

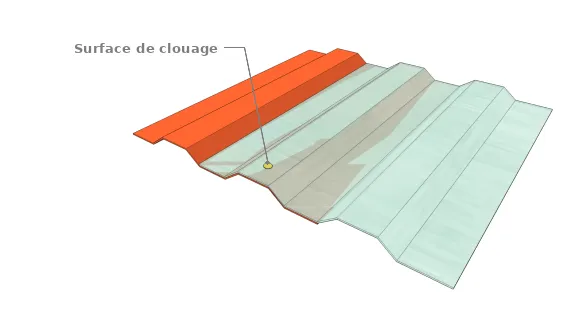

Les surfaces de fixation définitives

Pour fixer définitivement, fixez tous les 20 cm environ. Assurez-vous que les fixations soient au sommet des ondulations.

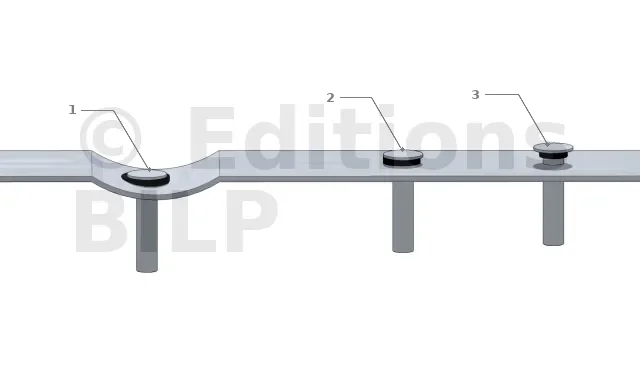

N’enfoncez pas trop les fixations
  • 1 : Trop bas ; 2 : Rondelle comprimé ; 3 : Trop élevé

Les panneaux métalliques doivent être fixés par des pointes galvanisées (clous ou tire-fonds) avec des rondelles en caoutchouc ou des vis à tête hexagonale. La longueur des pointes doit être bien choisie de manière à ce que ces dernières ne dépassent pas les pannes lors du clouage. De plus, évitez de ne pas trop enfoncer les pointes pour ne pas endommager les caoutchouc ou comprimer les rondelles. Si les pointes sont trop élevées, la fixation pourrait lâcher et il est possible que le vent emporte le revêtement. De même, l’humidité pourrait s’infiltrer sous les rondelles.

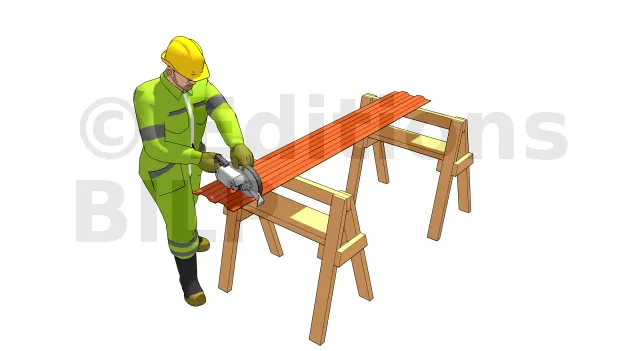

Coupez les tôles

Même si le revêtement est en métal, il n’est pas difficile de le couper. Les tôles ondulées ou galvanisées se coupent facilement avec une scie circulaire dotée d’une lame de coupe spéciale pour métal facile à trouver dans les quincailleries. N’oubliez pas d’utilisez des protections comme des gans et des lunettes.

Les finitions

Il existe des pièces spéciales pour les finitions des coupes, des fenêtres, des angles et autres. Elles peuvent être achetées séparément et installées selon les instructions du constructeur.

La pose de bacs acier
Cette animation montre la pose de bac en acier ainsi que les finitions
La pose de plaques ondulées
Une vidéo très détaillée. Les commentaires sont en anglais mais vous pouvez activer les sous-titres et leur traduction.

[...]

...Il y a une suite !
