Triple isolation avec complément par l’intérieur et extérieur + voile de contreventement extérieur ou intérieur + lame d’air ventilée

bruno

Voici un extrait gratuit du guide de construction :

La paroi en triple isolation avec complément par l’extérieur ou par l’intérieur, avec voile de contreventement par l’extérieur ou par l’intérieur et avec une lame d’air ventilée est rarement utilisée dans les constructions à cause de sa difficulté de mise en oeuvre.

| Illustrations | Observations | Avantages et inconvénients |

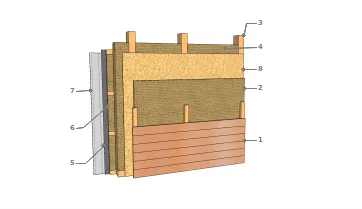

| Triple isolation avec voile de contreventement à l’extérieur et pare-vapeur intérieur

  • 1 : Revêtement extérieur avec lame d’air ventilée
  • 2 : Isolant extérieur rigide
  • 3 : Ossature porteuse
  • 4 : Isolant principal
  • 5 : Pare-vapeur
  • 6 : Isolant intérieur
  • 7 : Revêtement intérieur sans lame d’air
  • 8 : Voile de contreventement

| La paroi à triple isolation est souvent utilisée pour diminuer les sections des ossatures.
L’épaisseur du complément extérieur est limité à 100 mm. | Avantages  : le complément d’isolation réduit les ponts thermiques entre les montants.

Inconvénients  :

  • La durée des travaux lors de l’installation des isolants sera doublée à cause du complément.
  • La paroi est plus exposée aux variations d’humidité.
  • L’étanchéité à l’air n’est pas facile à assurer avec l’isolant rigide extérieur. |

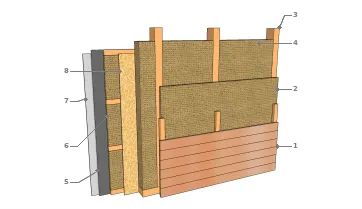

    | Triple isolation avec voile de contreventement à l’extérieur et pare-vapeur intérieur
    • 1 : Revêtement extérieur avec lame d’air ventilée
    • 2 : Isolant extérieur rigide
    • 3 : Ossature porteuse
    • 4 : Isolant principal
    • 5 : Pare-vapeur
    • 6 : Isolant intérieur
    • 7 : Revêtement intérieur sans lame d’air
    • 8 : Voile de contreventement

    | A part les observations précédentes, si la perméabilité du voile de contreventement est faible, il faut respecter les règles des 3/4 et 1/4 ou des 2/3 et 1/3.
    Le voile de contreventement doit être protégé par un revêt[...]
