Simple isolation intégrée + voile de contreventement extérieur ou intérieur + lame d’air ventilée

Bruno, Collaborateur | 2

Voici un extrait gratuit du guide de construction :

Les parois avec une simple isolation intégrée se diffèrent par rapport à la position du voile de contreventement. En effet, ce dernier peut être à l’extérieur ou à l’intérieur. Une lame d’air est toujours recommandée avant le revêtement extérieur pour ventiler la paroi.

Vue 3d

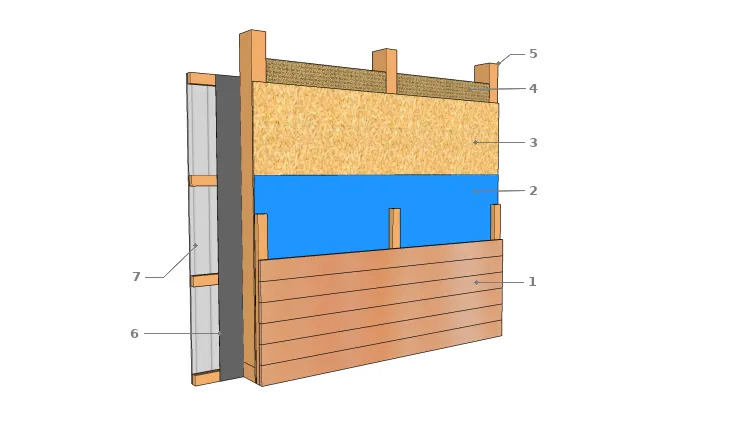

Voile de contreventement à l’extérieur
Voile de contreventement à l’extérieur
  • 1 : Revêtement extérieur avec lame d’air ventilée
  • 2 : Pare-pluie
  • 3 : Voile de contreventement
  • 4 : Isolant
  • 5 : Ossature bois
  • 6 : Pare-vapeur
  • 7 : Revêtement intérieur avec lame d’air non ventilée
Vue 3d

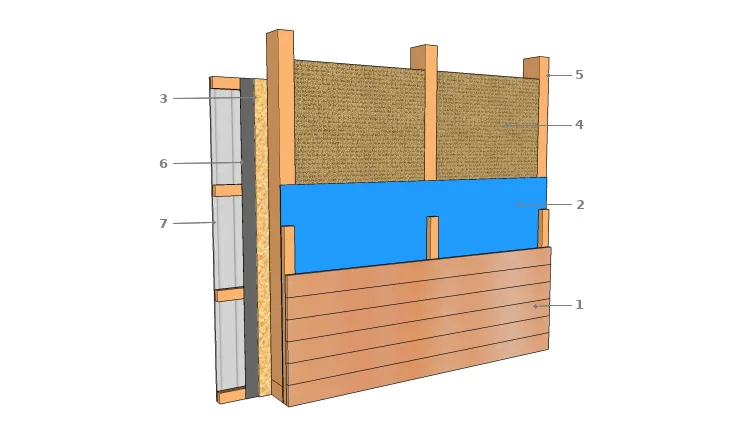

Voile de contreventement à l’intérieur
Voile de contreventement à l’intérieur
  • 1 : Revêtement extérieur avec lame d’air ventilée
  • 2 : Pare-pluie rigide
  • 3 : Voile de contreventement
  • 4 : Isolant
  • 5 : Ossature bois
  • 6 : Pare-vapeur
  • 7 : Revêtement intérieur avec lame d’air non ventilée
Type Observations Avantages et inconvénients
Voile de contreventement à l’extérieur C’est la paroi la plus facile à réaliser. Il est recommandé de mettre un pare-vapeur pour éviter le risque de condensation à l’intérieur de la paroi Avantages  :

  • Sa légèreté est intéressante pour les terrains de faible portance ou dans les zones mal stabilisées.
  • La rapidité et la simplicité diminuent la durée de chantier.



Inconvénients  :

  • Pour une bonne performance de l’isolation, on fait généralement appel à une épaisseur assez importante de l’isolant et donc de l’ossature. Mais attention, une largeur importante de montant provoque plus de pont thermique.
  • Une faible épaisseur de la paroi engendre une déperdition thermique plus conséquente.
  • Mauvaise résistance à la déchirure pour un pare-pluie souple
Voile de contreventement à l’intérieur Le pare-pluie rigide prend la place du voile de contreventement de l’extérieur. Il doit être convenablement choisi avec son rôle de pare-pluie Avantages :

  • La légèreté de la paroi est intéressante pour les terrains de faible portance ou dans les zones mal stabilisées.
  • Le pare-pluie rigide est aussi destiné à servir de complément d’isolation par l’extérieur.
  • Un voile de contreventement à l’intérieur avec les bonnes caractéristiques peut directement servir de revêtement intérieur ainsi que de pare-vapeur. Cependant, pour un simple voile de contreventement tel qu’un panneau osb, des précautions particulières sont à prévoir, à savoir la mise en place d’un revêtement intérieur pour protéger le voile contre le feu, comme dans le cas d’un pare-vapeur.



Inconvénients :

  • Une surconsommation car il faut prévoir les chutes de matériaux

[...]
