Comment monter un poteau métallique (poteau OSP Simpson) ?

Bruno, Langa

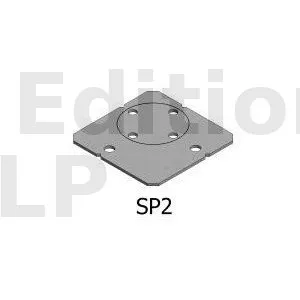

Les poteaux métalliques OSP sont composés : d’un tube de diamètre 89, 102, 114 ou 140mm ; de platines hautes et d’embases de différentes formes comme des platines en L, en U ou plates. Ces poteaux métalliques peuvent supporter des charges axiales jusqu’en classe de service 3.

Voici un extrait gratuit du guide de construction :

Fixation du support sur le béton :

Le fabricant préconise les fixations ci-dessous sur le béton selon la classe de service.

Ancrage chimique :

ambiance :

  • Classe de service 1 ou 2 : WA (M10, M12 ou M16) ou BOAX-II (M10, M12 ou M16) (-FMC sous disposition parasismique),
  • Classe de service 3 : BOAX-II (M10, M12 ou M16) A4.

température :

humidité relative de l’air :

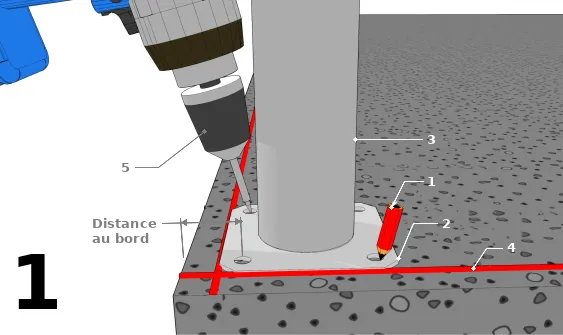

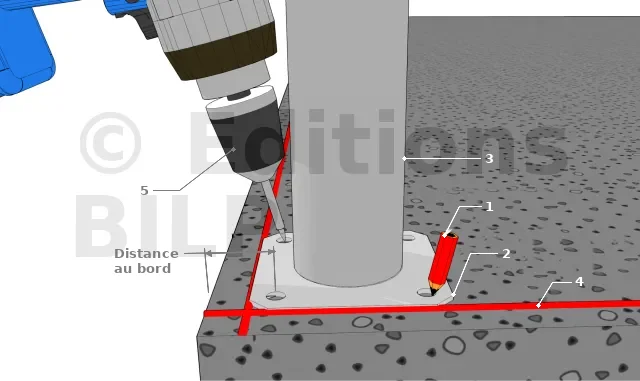

Identifier la position des fixations au sol

humidité moyenne du bois

ambiance :

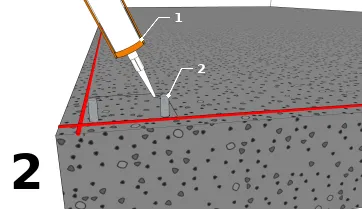

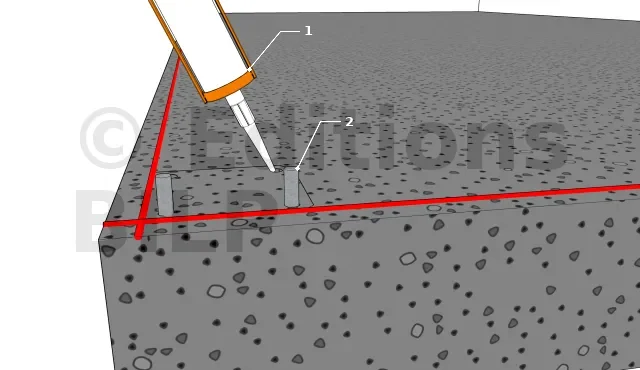

Mise en place des ancrages dans le béton

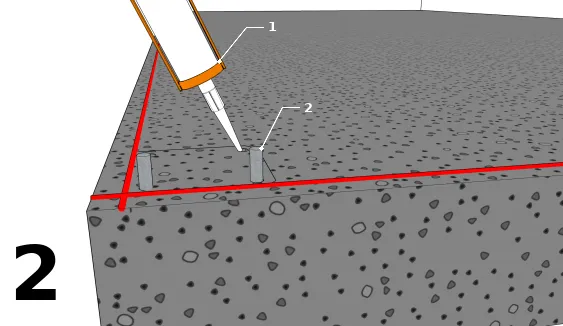

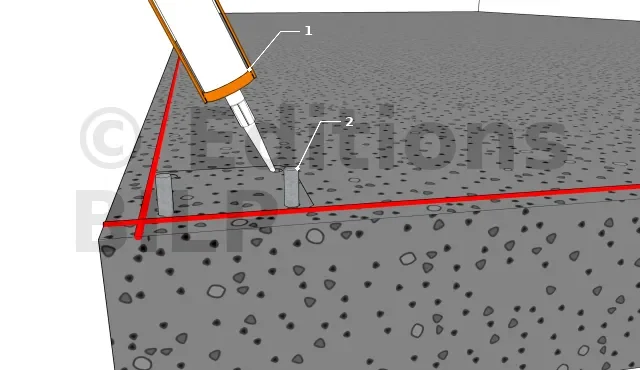

1. Injecter la résine AT-HP jusqu’à la moitié de la profondeur de l’orifice.
2. Insérer les tiges filetées de diamètre M12 avec un mouvement rotatif pour bien les enfoncer puis enlever les excès de résine qui débordent.

P.S :

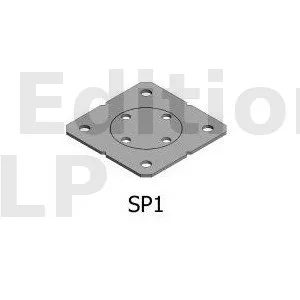

l’exemple que nous décrivons ici concerne la fixation de l’embase 150x150mm (SP1) qui possède quatre trous de perçage de diamètre 12mm associé avec le tube de diamètre 89mm.

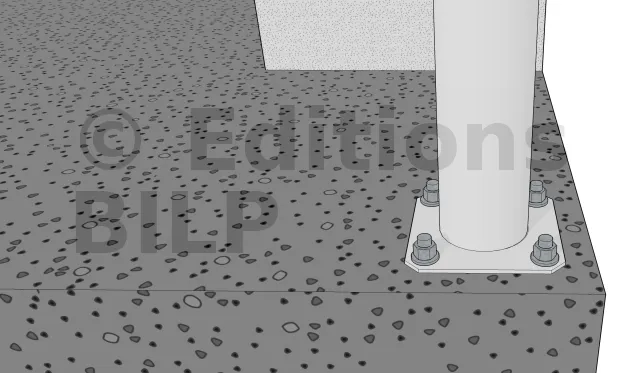

C’est fini !

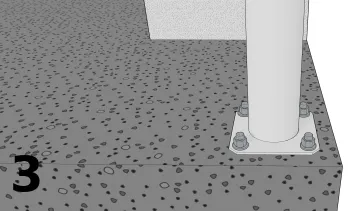

Insérer les rondelles puis serrer les boulons, n’oublier pas de maintenir le poteau à l’aide d’un cale jusqu’à la fin du montage des structures.

température :

Fixation à l’aide du goujon d’ancrage

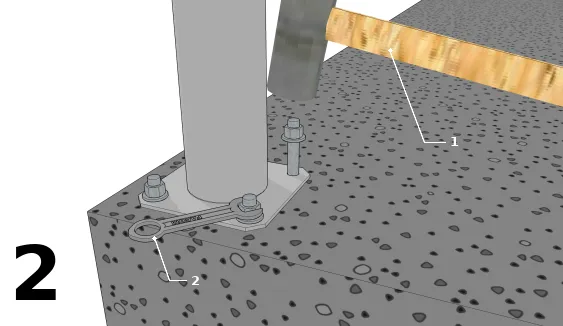

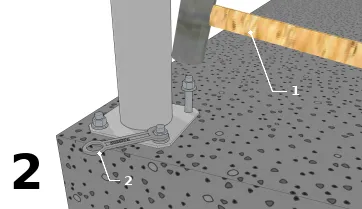

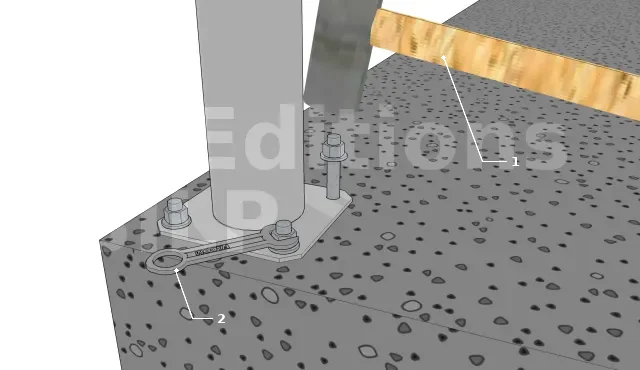

1. Monter le goujon à travers les trous de fixation des pieds de poteau, puis frapper le goujon à l’aide d’un maillet.
2. Visser jusqu’au refus pour obtenir un ancrage par expansion.

humidité relative de l’air :

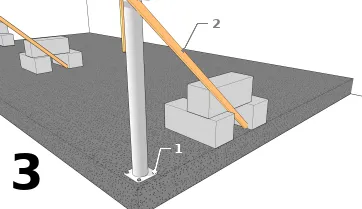

Fixer les pieds de poteau OSP

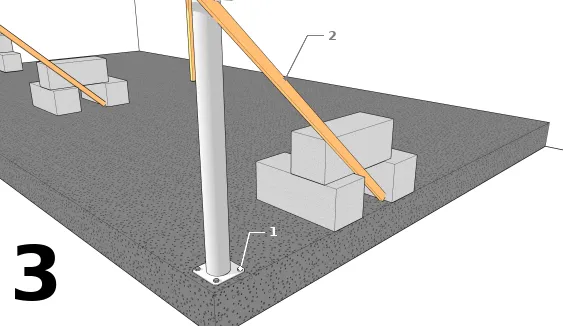

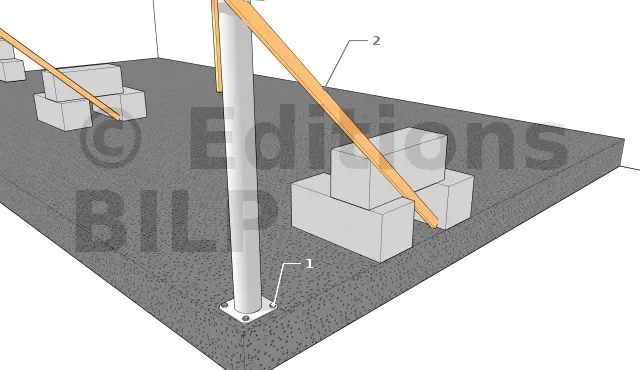

  • 1. Vissage de la Vis HECO multi-monti à tête hexagonale D12 à la dalle en béton. Plus besoin de cheville dans ce cas là.
  • 2. Maintenir avec une cale momentanément jusqu’à la finition de la montage de la structure de votre abri.

Vous trouverez dans cet article les différents moyens de fixation des pieds de poteau dans le béton.

humidité moyenne du bois

ambiance :

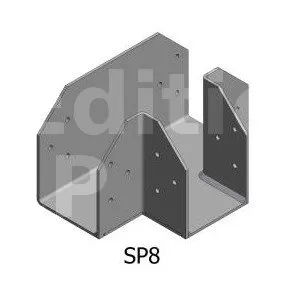

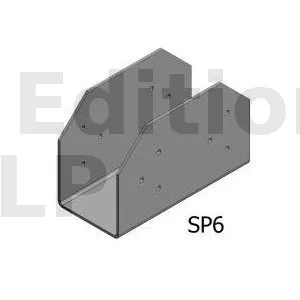

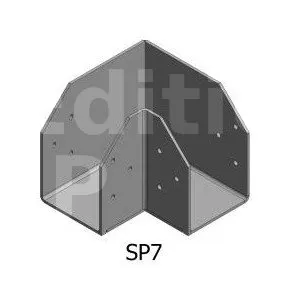

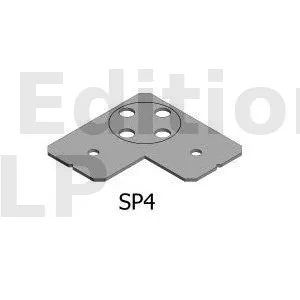

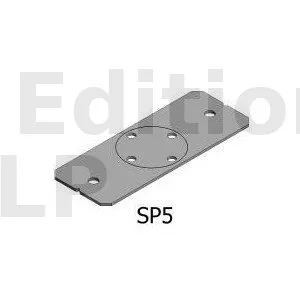

Ces platines sont utilisés comme platines hautes qui serviront à supporter les pannes ou les poutres.

humidité moyenne du bois

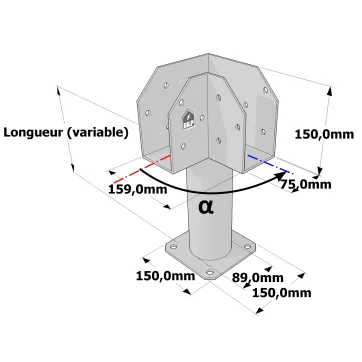

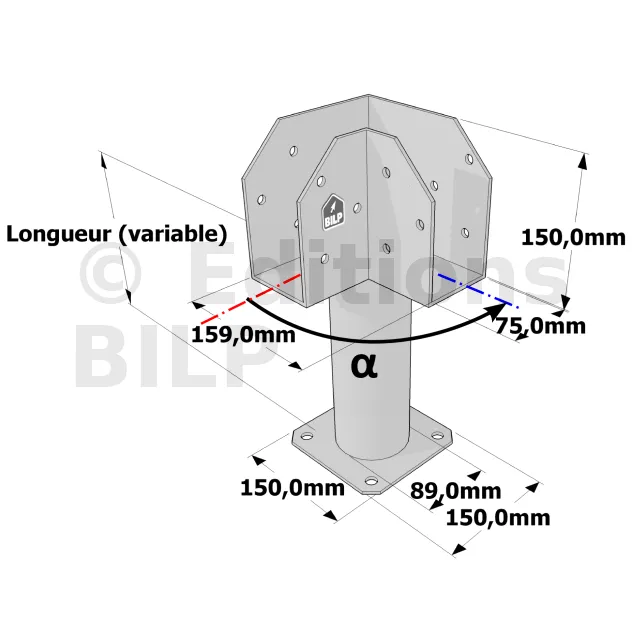

Poteau structurel OSP - D89mm - Platine haute en L 75x159x150mm - Embase 150x150mm
Poteau structurel OSP - D89mm - Platine haute en L 75x159x150mm - Embase 150x150mm

Cette configuration permet de renforcer la fixation des poutres sur les extrémités.

En savoir plus

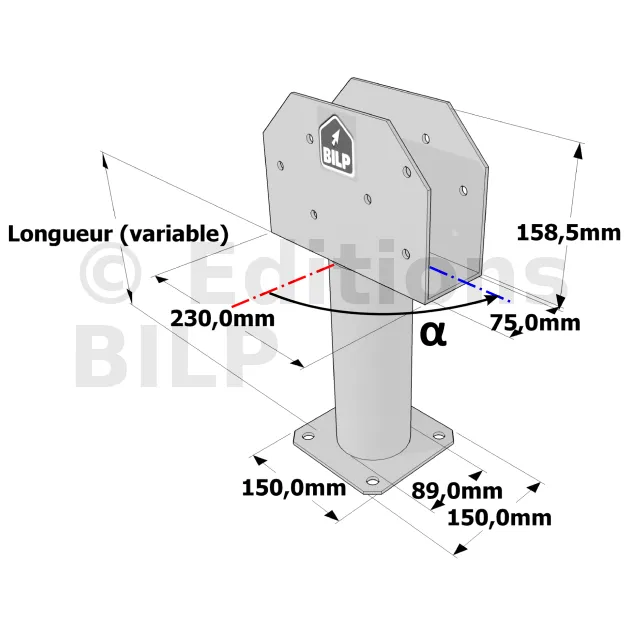

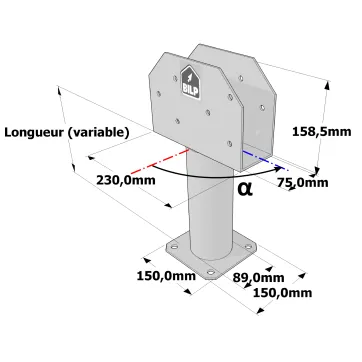

Poteau structurel OSP - D89mm - Platine haute en U 75x230x158,5mm - Embase 150x150mm
Poteau structurel OSP - D89mm - Platine haute en U 75x230x158,5mm - Embase 150x150mm

Configuration idéale pour supporter la partie centrale d'une poutre longue portée ou sur l'aboutage de deux poutres.

En savoir plus

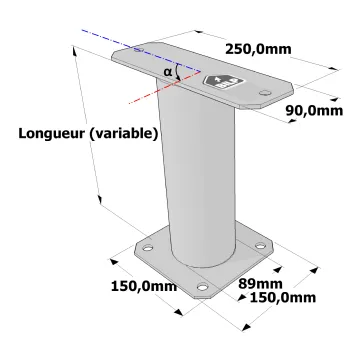

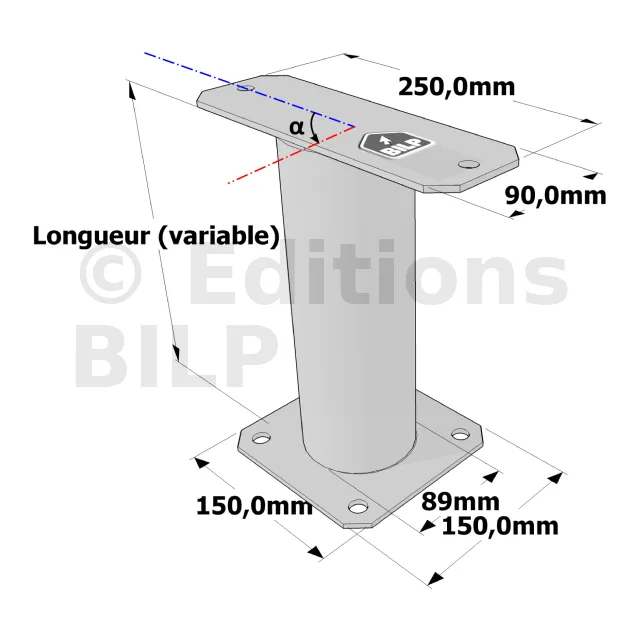

Poteau structurel OSP - D89mm - Platine haute rectangulaire 90x250mm - Embase 150x150mm
Poteau structurel OSP - D89mm - Platine haute rectangulaire 90x250mm - Embase 150x150mm

Utile pour soulager la poutre sur la partie centrale

En savoir plus


[...]

...Il y a une suite !
Pour lire la suite de l'article, devenez Membre
  • Ainsi vous découvrirez :
  • Fixation du support sur le béton :
  • Identification des emplacements des fixations des pieds de poteau
  • Mise en place des fixations
  • Cas 1 : Ancrage chimique (resine AT-HP et tige fileté)
  • Cas 2 : Ancrage mécanique (Goujon d'ancrage)
  • Cas 3 : Vis HECO multi-monti à tête hexagonale
  • Fixation des éléments à supporter en bois sur les platines :
  • Quelques configurations
  • Et de nombreuses illustrations haute-définition :
  • C’est fini !

  • Identifier la position des fixations au sol
  • Mise en place des ancrages dans le béton

  • Fixation à l’aide du goujon d’ancrage
  • Fixer les pieds de poteau OSP


  • mais aussi le téléchargement du guide de construction COMPLET au format PDF, les vidéos de formation exclusives, les outils de calculs, les composants SKETCHUP, etc. etc.

    Pour devenir Membre, il suffit d’acquérir un de nos packs en fonction du type de projet que vous souhaitez réaliser :

Librairie

Notes

[1- intérieur, - 20°C, - ne dépasse pas 65% que quelques semaines par an ; - ≤ 12%.

[2- bâtiment fermé non chauffé, - 20°C, - ne dépasse pas 85% que quelques semaines par an, - ≤ 20%.

[3- extérieur, condition climatique plus élevée que la classe de service 2, - > 20%.
