Technique de fixation d’une tige filetée par scellement chimique dans un matériau plein

bruno

Le scellement chimique dans un matériau plein est pratique pour la fixation de charges lourdes, mais quelles règles doit-on suivre pour le réussir ?

Voici un extrait gratuit du guide de construction :

Le scellement chimique dans un matériau plein (brique pleine, béton, parpaing plein, pierre, etc.) concerne l’ancrage de tiges filetées avec de la résine spéciale scellement. Il s’utilise dans plusieurs types de fixation d’une construction en bois ; pour ne citer que la fixation du pied de poteau dans le béton, la fixation d’une poutre muralière, de sabot de solive ou d’un accessoire quelconque sur une façade avec matériau plein, etc.

Principe du scellement chimique dans du matériau plein
  • e = Épaisseur de l’ancrage
  • D = Diamètre du perçage
  • 1 : Résine
  • 2 : Tige filetée

Voici quelques valeurs indicatives pour le scellement chimique à charge lourde dans du "béton". La profondeur d’ancrage effective correspond généralement à 12 x d, avec d : diamètre de la tige filetée.


Diamètre de la tige (mm) Diamètre du perçage (mm) Profondeur d’ancrage effective (mm) Épaisseur minimale du béton (mm)
81096125
1012120150
1214144175
1618192225
2022240280

Concernant la résine du scellement chimique, chaque fournisseur conditionne son produit, il est donc toujours nécessaire de bien comprendre les indications données.

D’une manière générale, il est recommandé de :

  • suivre les indications pour le mélange de la résine et du durcisseur s’il s’agit de ce type de scellement.
  • ne pas utiliser le début de cartouche.
  • bien dépoussiérer l’intérieur du trou avec un écouvillon et/ou à air comprimé pour assurer la prise de la résine avec le matériau de support.

Rondelles plates

Les rondelles LM sont à utiliser en complément des tiges THR et des écrous EH.

Plus d'infos

Écrous hexagonaux

Plus d'infos

Tiges filetées

Plus d'infos

[...]

...Il y a une suite !


Pour lire la suite de l'article, devenez Membre

  • Ainsi vous découvrirez :
  • Et de nombreuses illustrations haute-définition :

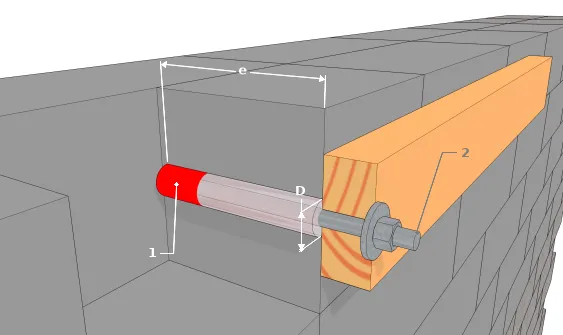

  • Principe du scellement chimique dans du matériau plein
