La préparation des bras de contreventement par fixations métalliques

bruno

L’angle formé par le bras de contreventement doit être supérieur à 45° et d’une manière générale égal à 45°.

Cet article montre la préparation d’un bras pour une fixation par vissage, tire-fond ou boulonnage. Pour la traditionnelle fixation par tenon-mortaise, il faut consulter cet article.

Voici un extrait gratuit du guide de construction :

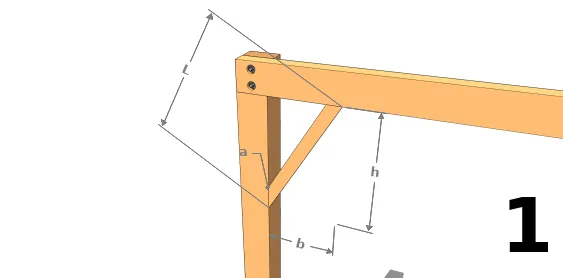

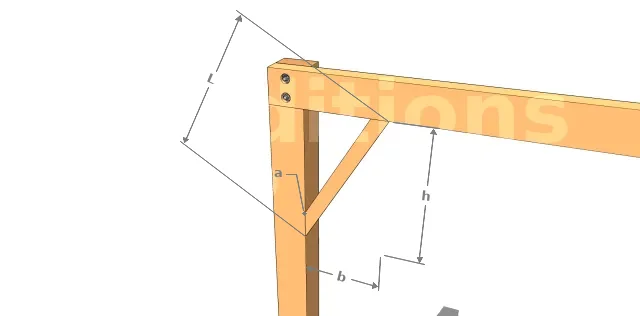

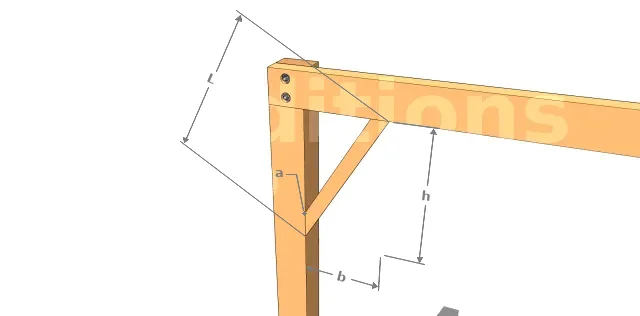

Calculer la longueur externe du bras
  • L : Longueur partie externe,
  • b : Distance horizontale entre le poteau et l’extrémité extérieure,
  • h : Hauteur totale des deux extrémités,
  • α : angle par rapport au poteau.

cas d’un poteau et panne formant un angle de 45°

Utiliser la formule de Pythagore pour un triangle rectangle : L² = b² + h². Or, comme l’angle formé est de 45°, les distances b et h sont donc égales. La formule devient L² = 2 h², c’est-à-dire L = 1,414 x h

cas d’un poteau et panne formant un angle inférieur à 45°

Pour le calcul dans le cas d’un angle quelconque, il faut utiliser l’angle formé par le bras et le poteau.

L = h / cos α. α en degré.

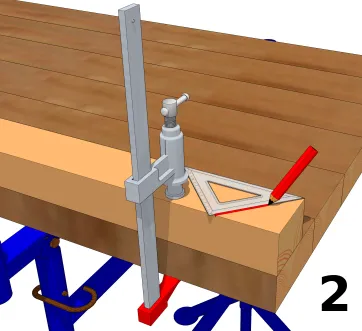

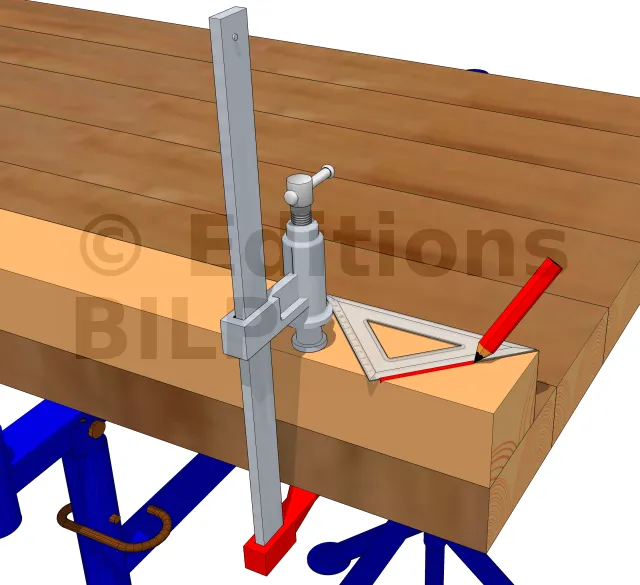

Tracer une ligne à 45° sur une extrémité de la pièce

L’angle de coupe aux extrémités est égal à l’ange entre le poteau et le bras, ou l’angle entre la panne et le bras.
Tracer à l’équerre droite ou avec un rapporteur et une règle.
Si vous utilisez une scie radiale, il suffit de rapporter la coupe à l’angle nécessaire.

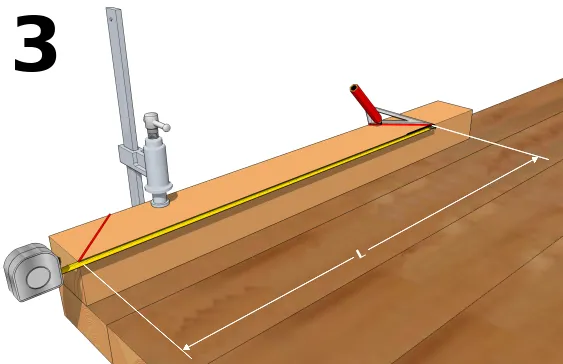

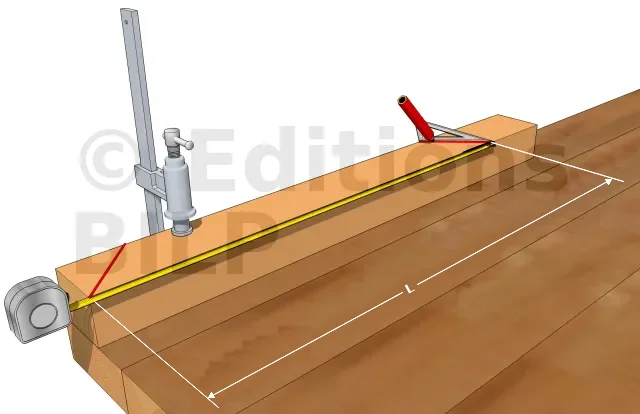

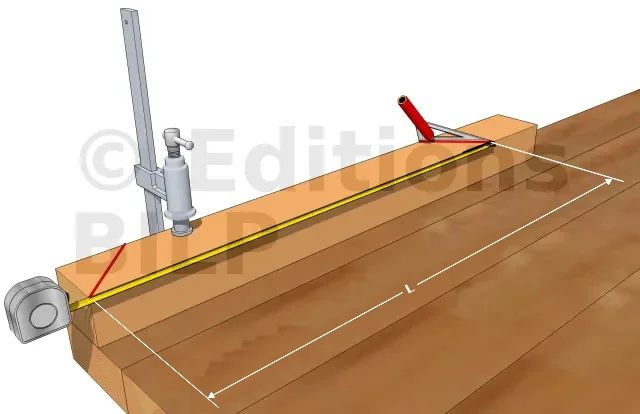

Repérer la longueur L

A partir d’une extrémité, reporter la longueur L sur la partie externe de la jambe. Tracer ensuite l’angle de coupe de cette seconde extrémité.

Pour repérer les distances des trous dans les pannes, voir l’article sur la préparation des pannes.

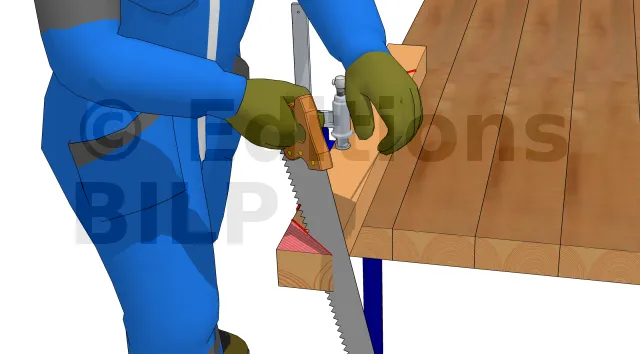

Découper les angles de la pièce suivant les repères

Utiliser une scie égoïne ou une scie circulaire.

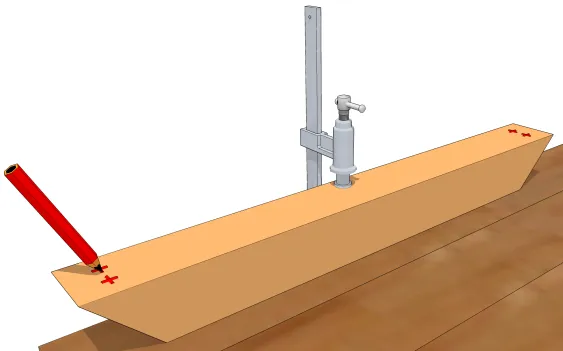

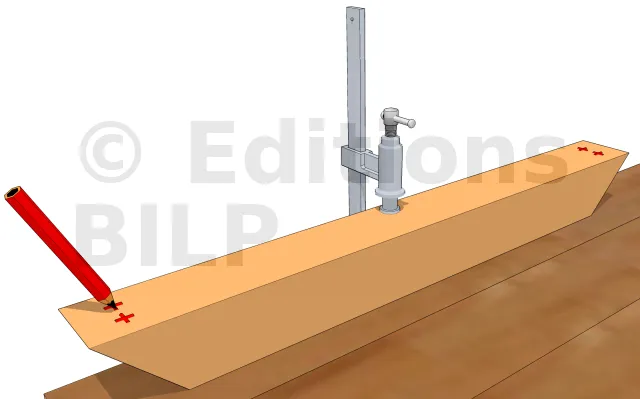

Tracer les repères des avant-trous

Pour éviter que le bois ne se fende durant la mise en oeuvre et au fil du temps. Il faut mettre les points de fixation à des distances suffisantes par rapport aux bords de la pièce (voir ici).

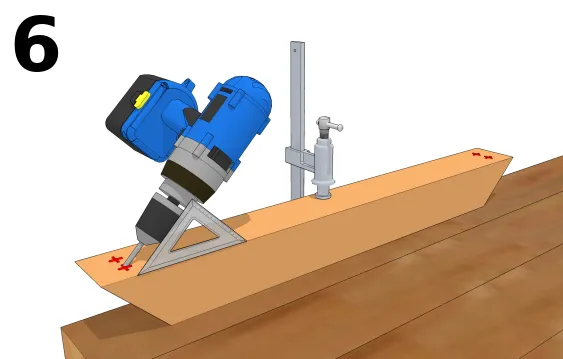

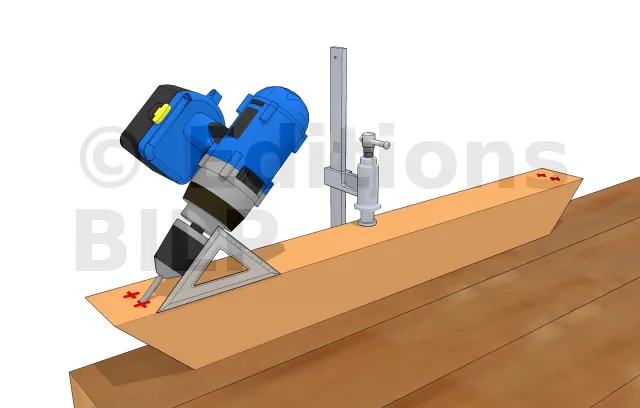

Percer les avant-trous

Selon l’angle du bras, aidez-vous d’un repère visuel telle qu’une équerre pour incliner la perceuse.

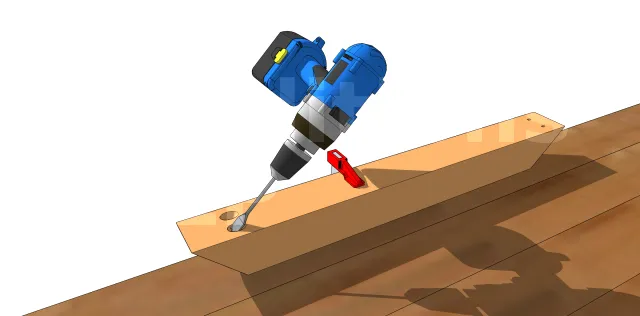

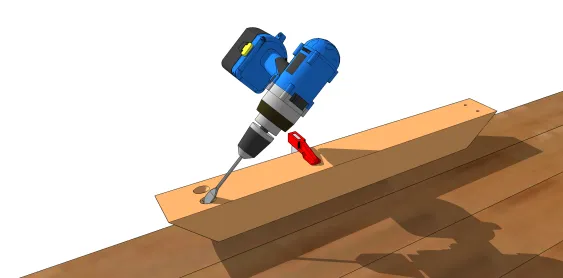

Réaliser le trou borgne

Après l’étape 6 précédente, utiliser une autre mèche à bois de diamètre légèrement supérieur au diamètre de la rondelle du tire-fond ou du boulon. Percer à la profondeur utile pour cacher la tête de l’accessoire. Pour amorcer le trou, commencer par percer à la verticale, puis basculer progressivement vers l’angle désiré.


[...]
