Réaliser une rainure perpendiculaire au fil

bruno

On emploie cette technique pour effectuer les différentes sortes d’assemblages d’angles à rainure, notamment les rainures simples, les rainures borgnes etc. Pour un travail plus précis, sans effort et rapide, utiliser la scie circulaire ou la défonceuse.

Voici un extrait gratuit du guide de construction :

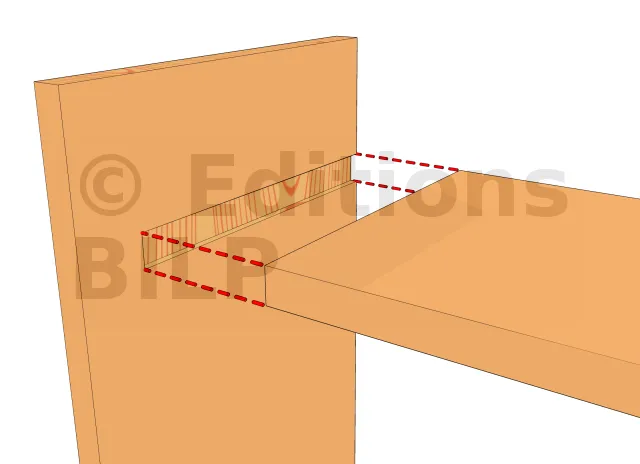

Rainure borgne

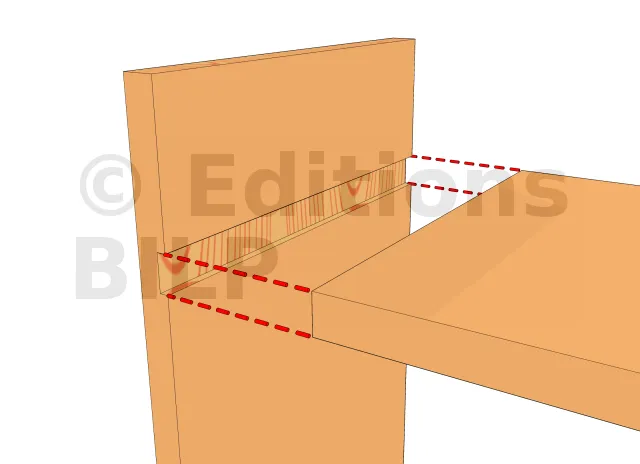

Rainure simple



Préparation

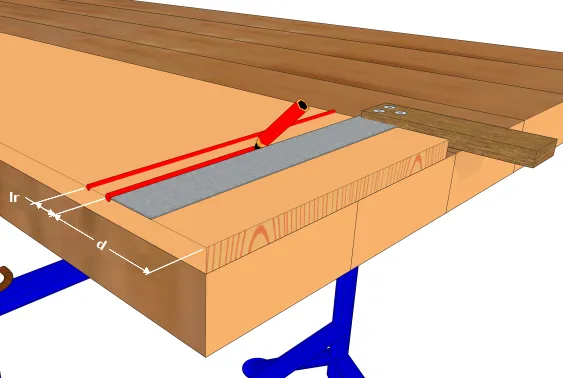

Prendre le repère sur le bois à usiner
  • d : distance entre la face basse de la rainure et l’extrémité du bois à usiner
  • lr : largeur de la rainure

À l’aide d’une pointe à tracer ou d’un crayon, tracer deux lignes parallèles selon une distance correspondant à la largeur de la rainure. Utiliser une équerre de menuisier pour que ces lignes de repère soient bien perpendiculaires. Mesurer à partir du haut la distance entre la face basse de la rainure et l’extrémité du bois à usiner.

Utilisation d’une scie circulaire

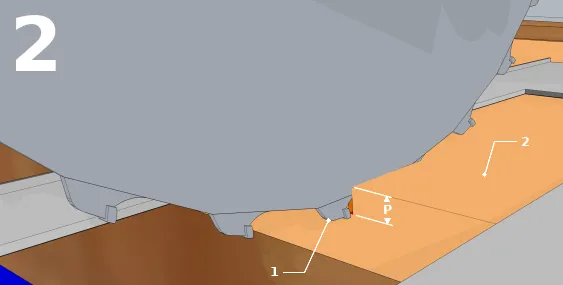

Régler la scie
  • 1 : fond de lame
  • 2 : Chute
  • p : profondeur de la rainure

Régler la profondeur de coupe sur la scie. Cependant, certaines scies ne présentent pas un réglage très fin, il faut alors faire une première passe dans une chute pour vérifier si la profondeur est bonne.

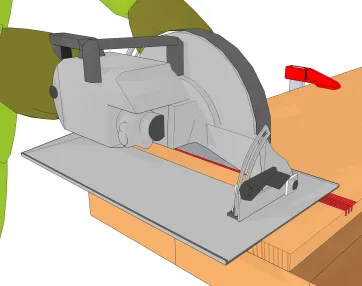

Rainurage

Puis, placer la scie entre les repères précédemment tracés. Créer ensuite un rainurage multiple avec des traits de coupe très rapprochés dans le cas ou la largeur de la rainure est relativement large.
Conseil : commencer par les deux traits de coupe des deux bords du rainurage, en vous appliquant de votre mieux. Puis réaliser les autres traits de coupe de l’intérieur de façon grossière.

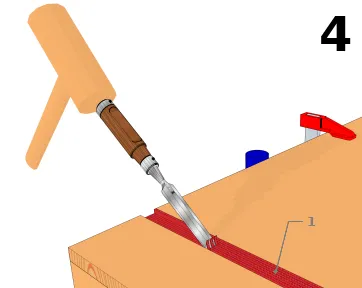

Dégager les rainures
  • 1 : Rainurage

Dégager au ciseau à bois le rainurage. Commencer par une extrémité vers le centre de la rainure, puis, refaire cette action sur l’autre extrémité.

Finaliser à la lime à bois

Passer une lime dans le fond de la rainure pour qu’il soit bien lisse et aplani

Utilisation d’une défonceuse

Préparation

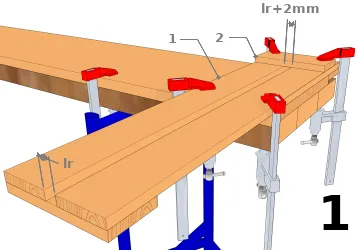

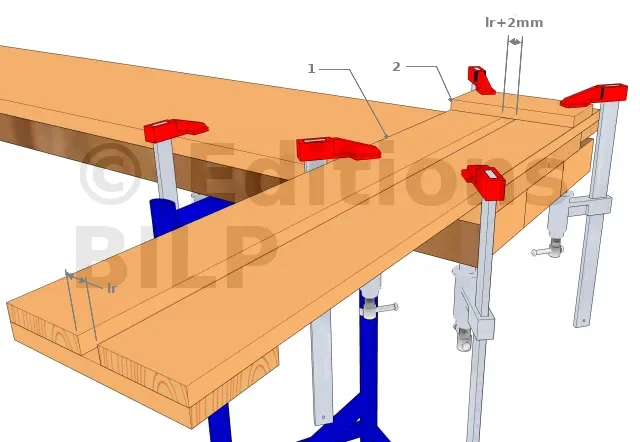

  • lr : Largeur de la rainure
  • 1 : Règle de guidage
  • 2 : Butée d’arrêt

Fixer la pièce à usiner sur l’établi. Ensuite, poser la règle de guidage sur le bois à rainurer. Ajouter sur la règle une butée d’arrêt dans le cas où le rainurage n’est ouvert que sur une extrémité. La largeur de la rainure sur la règle n’est pas parfaitement constante. Nous pouvons constater un jeu de 2 mm sur l’autre extrémité.

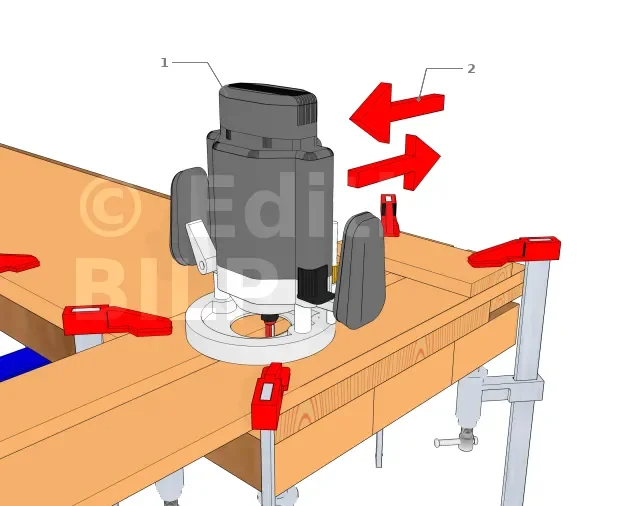

Usiner le bois

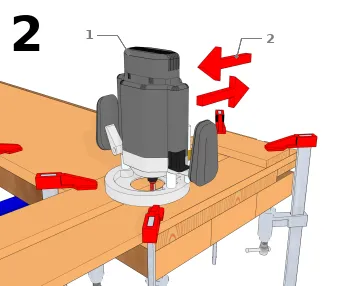

  • 1 : Défonceuse
  • 2 : Sens de la défonceuse

Commencer par vérifier, ensuite régler la profondeur de fraisage de la défonceuse. Cette profondeur ne doit pas dépasser le tiers de l’épaisseur du bois à usiner. Effectuer maintenant le rainurage en y faisant quelques passes. Pour la finition, utiliser un papier abrasif pour lisser et aplanir le fond de la rainure.

[...]
