Réaliser une entaille oblique

Bruno, Langa

Nous avons déjà vu comment réaliser une entaille droite et une encoche mi-bois à la tête ou sur le corps d’une pièce de bois. Voici maintenant comment faire pour créer une entaille oblique.

Voici un extrait gratuit du guide de construction :

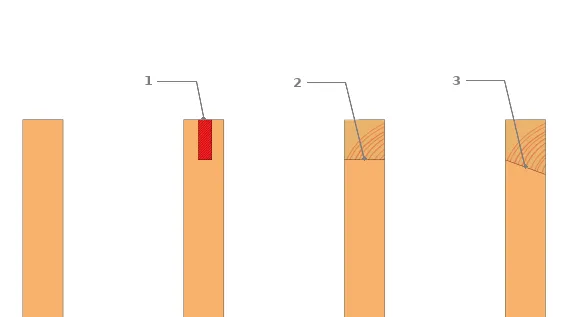

Entaille
  • 1 : Partie à enlever
  • 2 : Entaille à base droite
  • 3 : Entaille à base oblique

Pour créer une entaille oblique, on passe d’abord par une entaille droite.

La réalisation d’une entaille à base oblique est un exercice plus difficile que la réalisation de l’entaille droite car la base présente une inclinaison. Ce type d’entaille est utile par exemple dans la pose d’une panne, d’un chevron en pente ou d’un arbalétrier.

Après avoir créé l’entaille droite, il faut continuer au ciseau à bois et à la lime à bois pour créer l’inclinaison à la base de l’entaille.

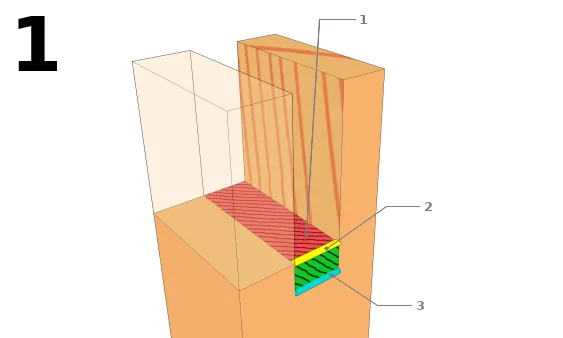

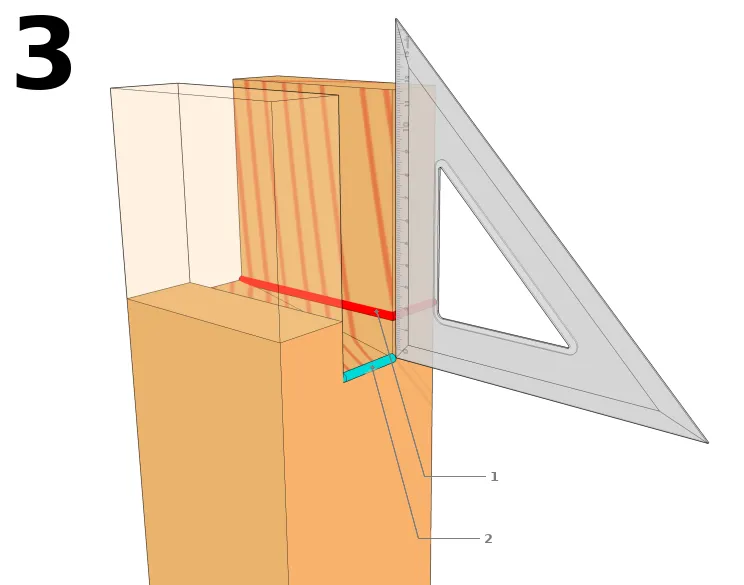

Prendre le repère oblique
Prendre le repère oblique
  • 1 : Base droite de l’entaille droite
  • 2 : Repère de l’entaille droite
  • 3 : Nouveau repère de l’entaille oblique

Sur une face du poteau, repérer la profondeur de l’entaille par rapport à la base de l’entaille à base droite. Vous aurez ainsi une dénivellation entre ce nouveau repère et la base de l’entaille précédente.

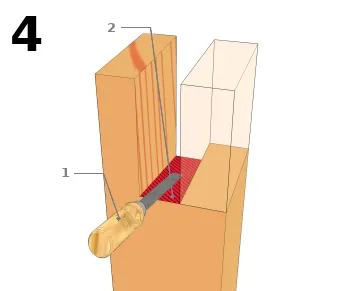

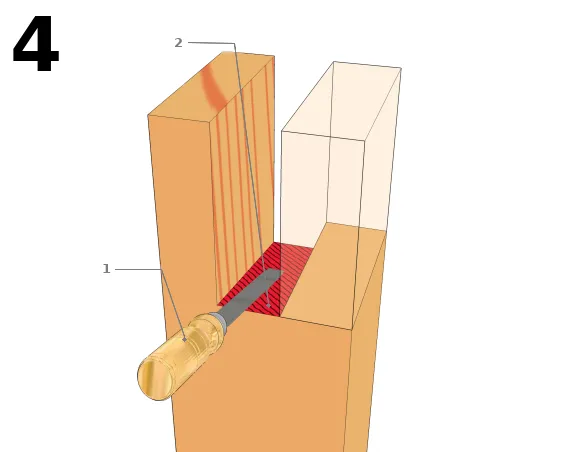

Cisailler la base

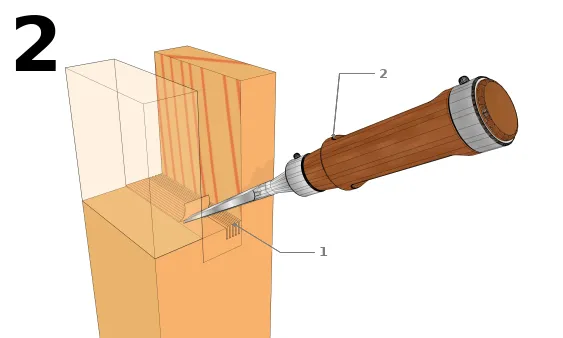

Cisailler la base
  • 1 : Entaille
  • 2 : Ciseau à bois

Enlever les petits copeaux de bois, sans chercher à arracher un gros morceau en une fois pour aller plus vite. Il faut tenir le ciseau couché, avec le biseau en dessous.

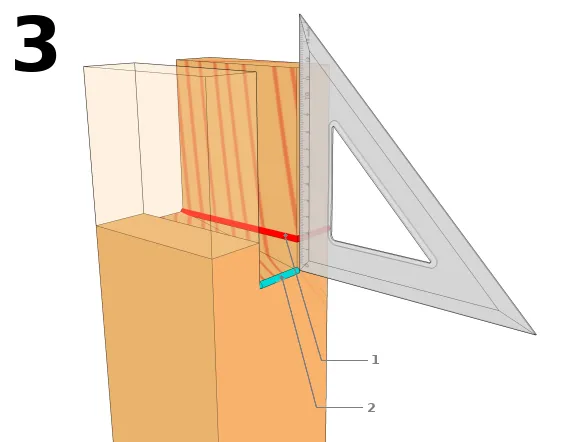

Vérifier la base par rapport aux repères
Vérifier la base par rapport aux repères
  • 1 : Repère
  • 2 : Base de l’entaille oblique

Vérifier en passant une règle à la base de l’entaille pour rejoindre les deux repères. Si la règle avoisine les repères sur toute la largeur de l’entaille, vous pouvez arrêter de cisailler la pièce.
Finition
Finition
  • 1 : Lime
  • 2 : Base à lisser

Prendre une planche de bois d’une épaisseur inférieure à la largeur de l’entaille. Recouvrir la face par du papier abrasif de finition. La longueur du papier doit permettre de glisser celui-ci facilement au-delà de l’épaisseur de la pièce entaillée. Poncer ensuite la base de l’entaille en suivant la pente de la base. Ne vous arrêtez qu’une fois la base bien plane, sans aucunes fibres de bois. La lime à bois fera aussi l’affaire si vous en avez une.

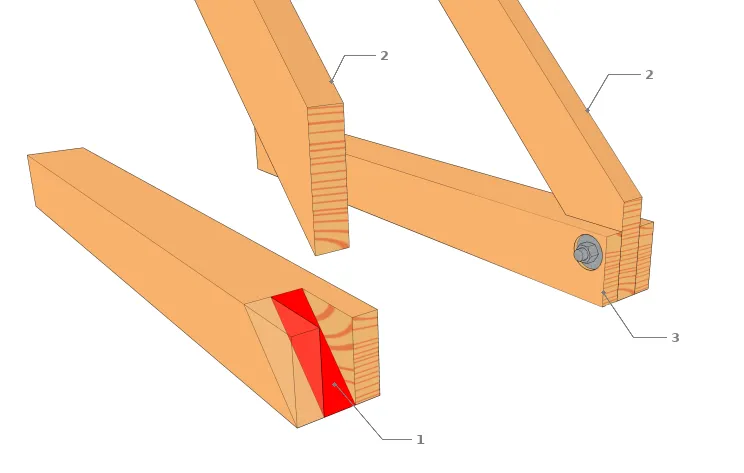

Assemblage arbalétrier - entrait simple par entaille
Assemblage arbalétrier - entrait simple par entaille
  • 1 : Entaille oblique
  • 2 : Arbalétrier
  • 3 : Entrait simple entaillé

[...]
