Réaliser un assemblage tenon-mortaise

bruno

Chaque assemblage en bois peut faire appel à un tenon-mortaise car il est jusqu’à présent la technique traditionnelle la plus fiable et répondue en construction bois.
En abri de jardin, un tenon peut s’incruster dans tous les ossatures des murs, de charpente. Pour une pergola simple, on peut avoir l’assemblage tenon-mortaise entre les jambes de force - les poutres porteuses, les poteaux et les chevrons. Mais également pour les structures dérivées de la pergola, les ensembles chevrons - poutres porteuses, poutres - poteaux, etc.

Voici un extrait gratuit du guide de construction :

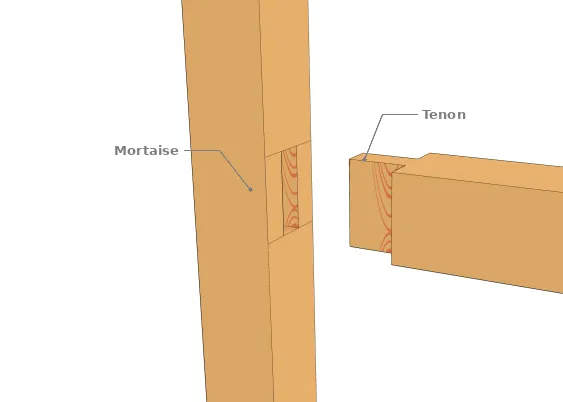

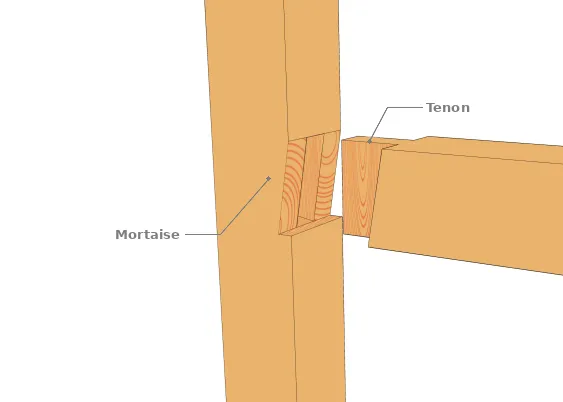

Un assemblage tenon-mortaise consiste à faire rentrer une petite partie de la pièce à fixer dans la pièce support. Qu’il s’agit d’éléments perpendiculaires ou obliques.

Remarque : Il est important de noter que les assemblages par tenon-mortaise sont interdits pour les ouvrages se trouvant en extérieur ( pergola, terrasse,...) car lors des intempéries, de l’eau risque de s’infiltrer au niveau de la mortaise. Comme il n’y a aucune évacuation d’eau au niveau de la mortaise, l’eau va stagner et risquera alors de provoquer la pourriture du bois et donc de fragiliser la structure. Ainsi, pour les ouvrages en extérieur, il est préférable d’opter pour un autre type d’assemblage (assemblage par des vis, des tiges filetées...).

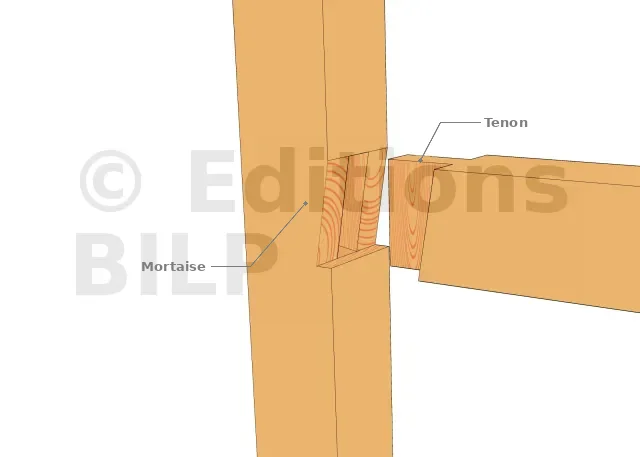

Tenon-mortaise simple (type 1)

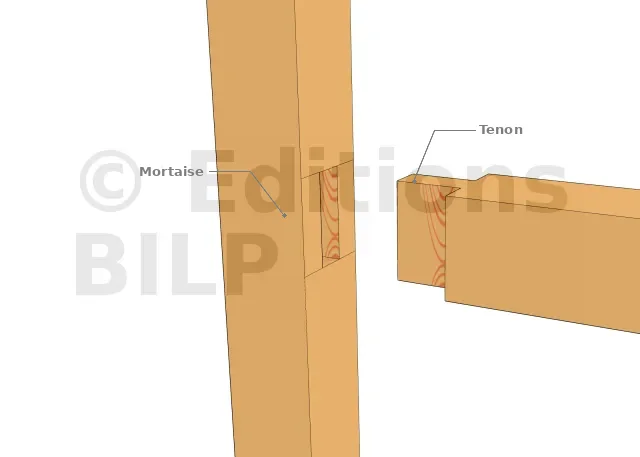

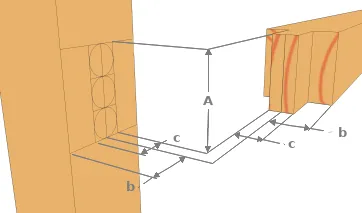

Embrèvement et Tenon - mortaise (type 2)


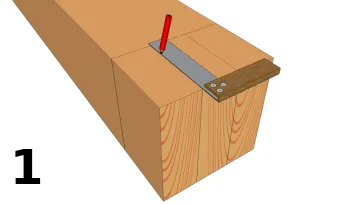

Le tracé

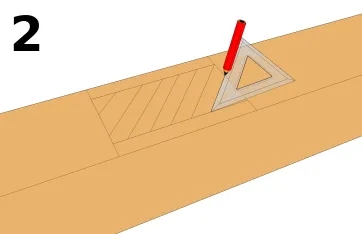

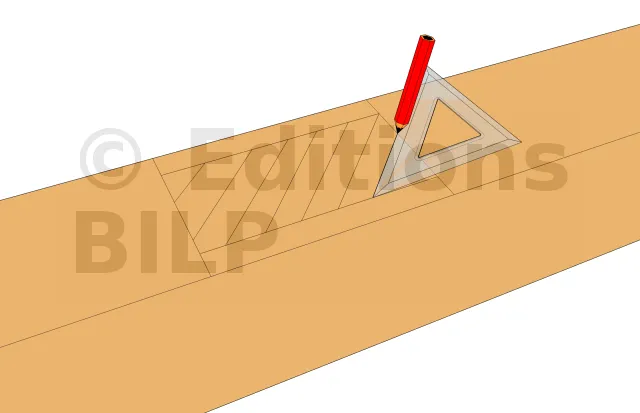

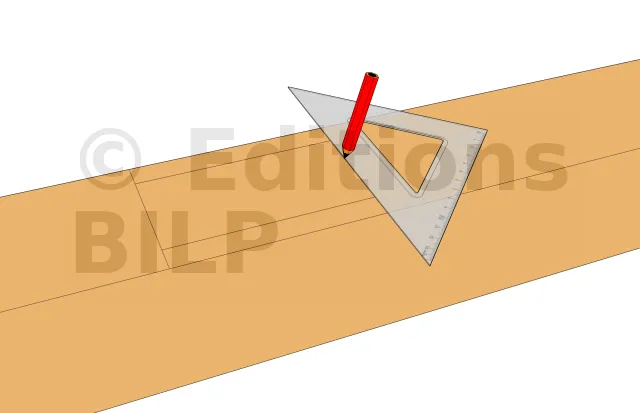

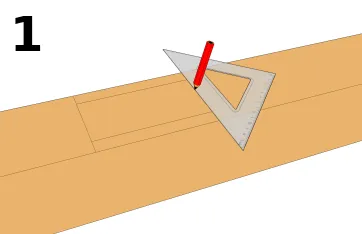

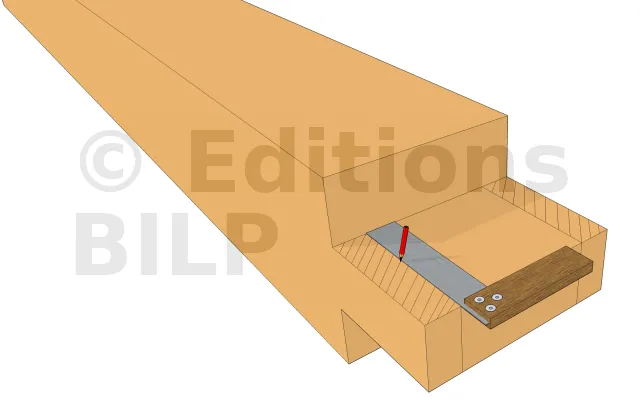

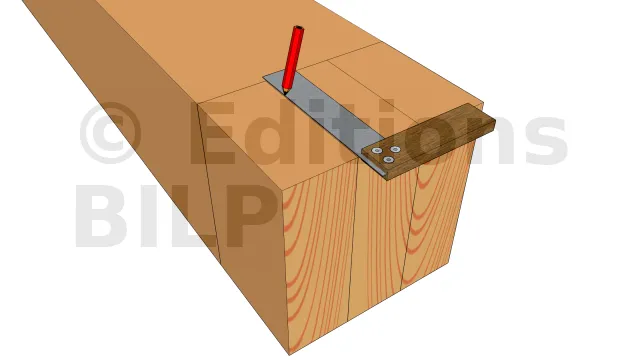

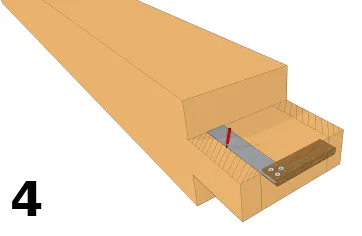

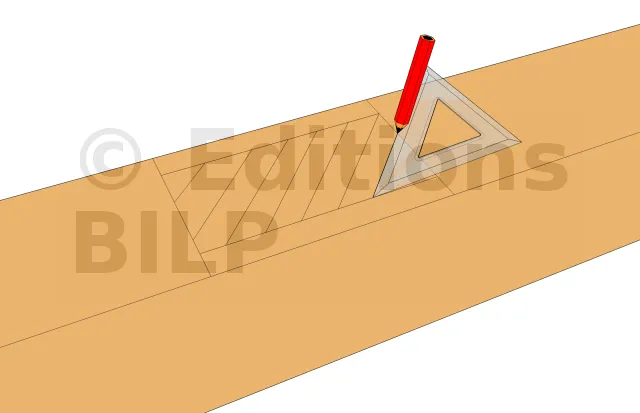

Pour débiter les pièces de bois en vue de concevoir un tenon et une mortaise, il faut avant tout vérifier l’emplacement exact de la fixation. À l’aide d’une équerre, tracer précisément l’emplacement à découper au niveau du tenon et déterminer le trou à effectuer pour que la mortaise puisse s’enchâsser parfaitement. Auparavant, vous aurez bien entendu réussi à identifier toutes les pièces à l’aide d’un plan détaillé. Les dimensions doivent être précises pour éviter une structure bancale. Au final, un tenon et sa mortaise correspondante doivent être parfaitement alignés.

Réalisation du tenon

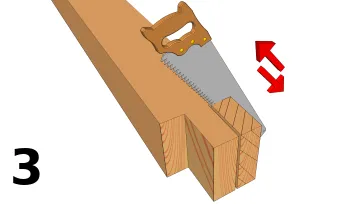

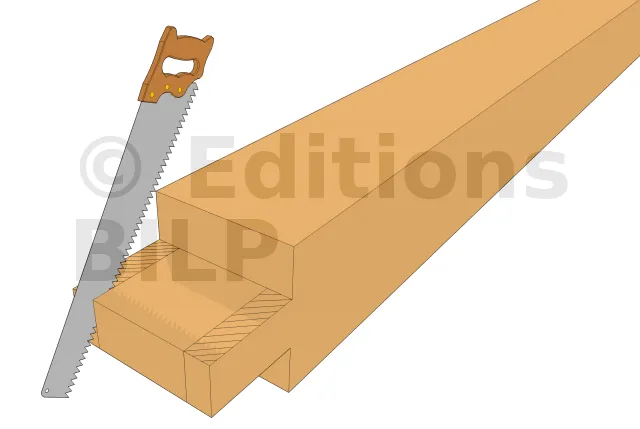

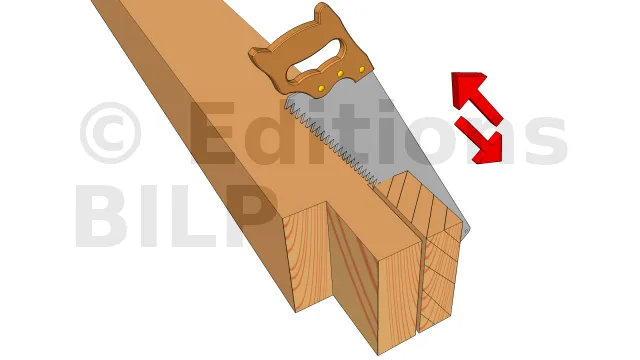

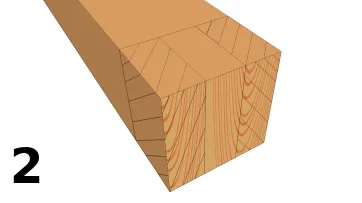

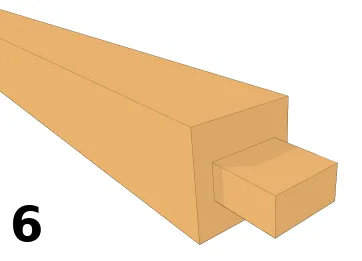

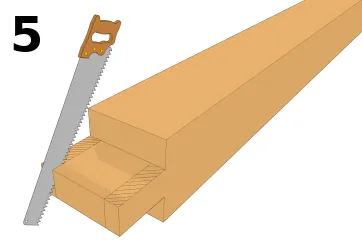

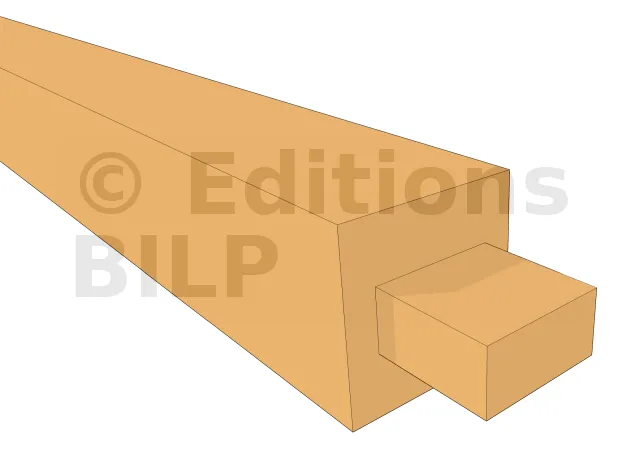

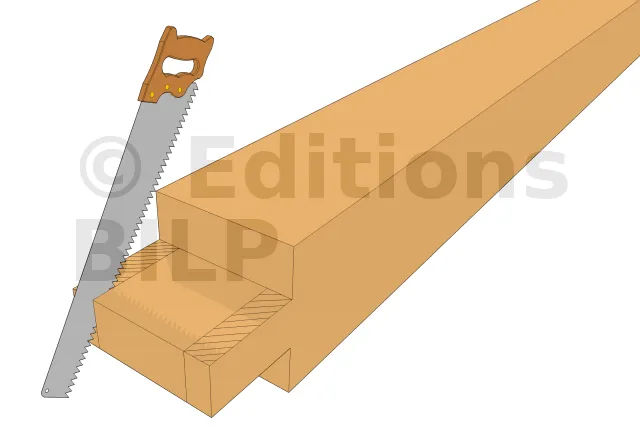

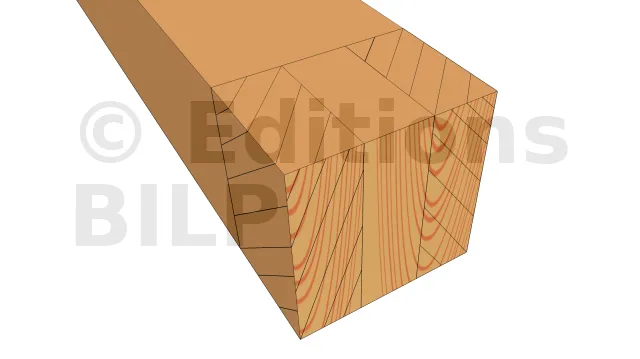

Lorsque le tracé sera effectué, il faudra modeler le tenon en débitant son pourtour. Par précaution, hachurez entièrement la partie à retirer pour ne pas vous tromper. C’est la partie la plus facile, mais un mauvais geste risque de gâcher la pièce. Aidez-vous d’une scie égoïne pour le taillage.



Réalisation de la mortaise

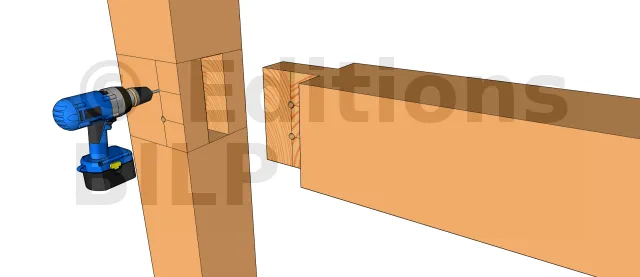

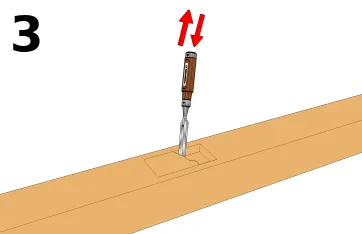

Vous devrez ensuite creuser la mortaise à l’aide d’une perceuse électrique, d’une défonceuse, ou d’un ciseau à bois et d’un pointeau si vous n’en possédez pas. Prenez soin de creuser une mortaise légèrement inférieure à la section du tenon pour assurer sa solidité.

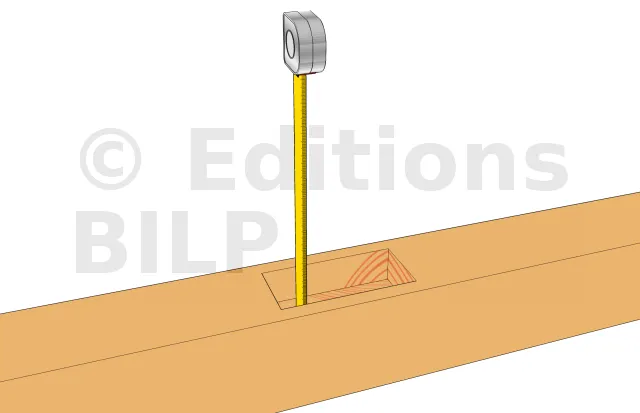

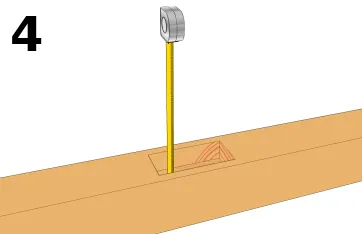

En creusant la mortaise, utilisez régulièrement une règle afin d’assurer sa profondeur, à moins bien évidemment qu’il s’agisse d’une mortaise percée de part et d’autre de la pièce ou réaliser avec une mortaiseuse.

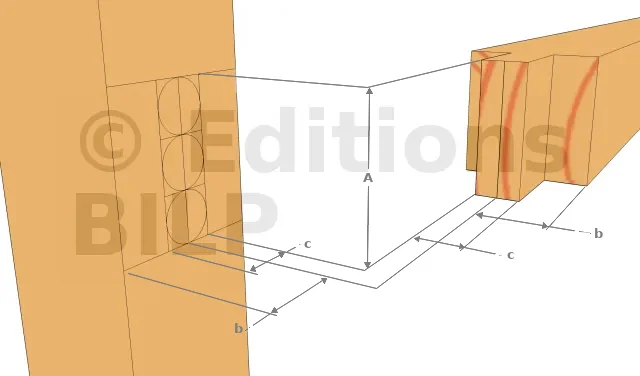

Mais l’essentiel est de faire attention à ce que la mortaise ne soit pas trop large, mais suffisamment profonde pour que l’épaulement du tenon épouse parfaitement la surface non creusée de la mortaise.

Comment faire une mortaise à la défonceuse

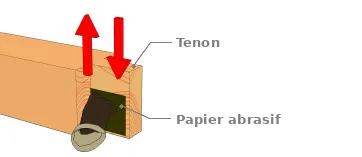

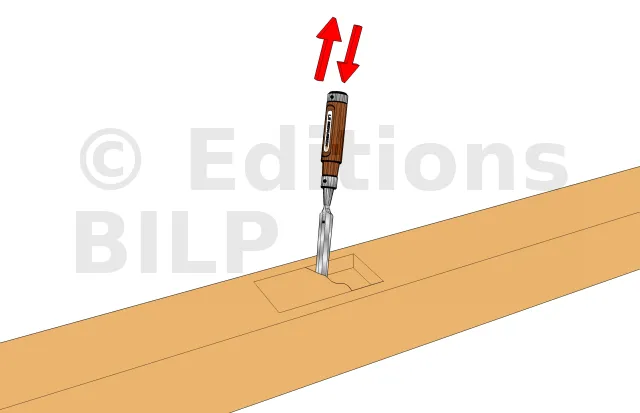

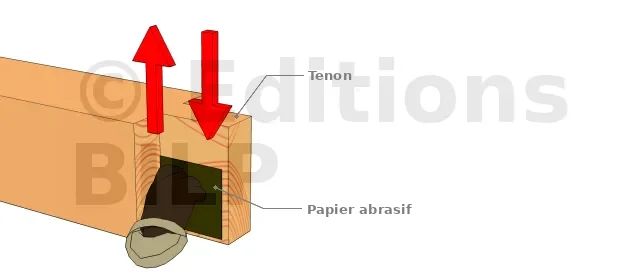

Après avoir dégagé tous les débris de la mortaise, utiliser un ciseau à bois affûté pour la finition et bien surfacer son intérieur. Poncer par la suite le tenon afin d’enlever toute l’aspérité.

Comment faire un assemblage tenon-mortaise
Assemblage par tenon et mortaise en utilisant un gabarit et une défonceuse

Le tenon doit s’imbriquer parfaitement au creux de la mortaise sans qu’il n’y ait aucun jeu.

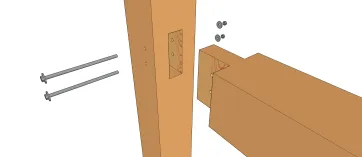

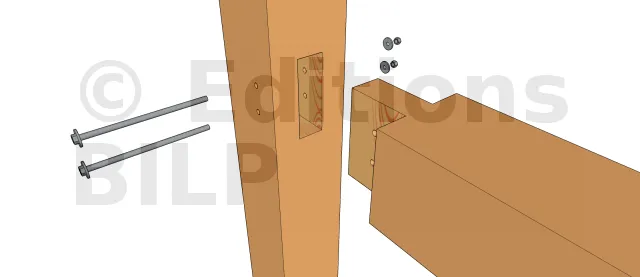

Pour renforcer le tenon et la mortaise, on peut y adjoindre une ou deux fixations métalliques, c’est-à-dire un boulon à tête ronde auquel on adjoindra des rondelles pour assurer la fixation.

[...]

...Il y a une suite !
