Quelles sont les vues à produire ?

Dans cet article, on va s’intéresser sur les plans nécessaires pour la réalisation des travaux. Le plan de masse étant généralement nécessaire pour la déclaration de travaux, on va s’en passer pour les plans d’exécution.

Voici un extrait gratuit du guide de construction :

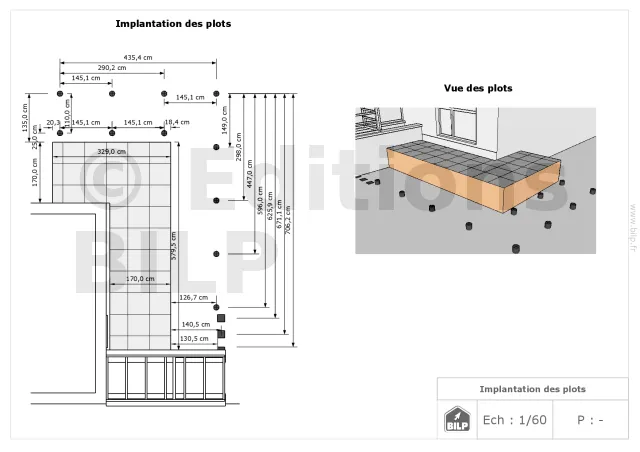

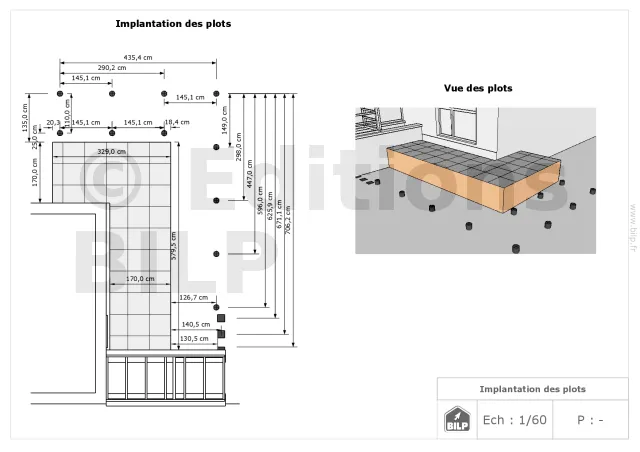

Les plans communs

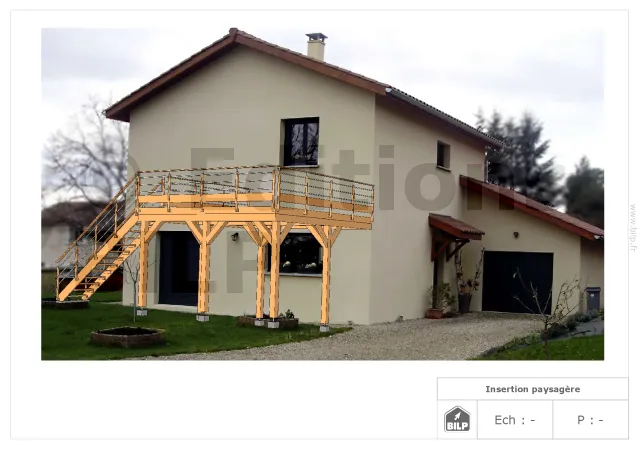

Vue d’insertion

Insertion d’une pergola sur une façade

Une vue d’insertion inclut la structure dans son environnement réel. Elle permet de voir le rendu de votre projet pour pouvoir décider si l’on va changer le modèle ou une ou des partie(s).

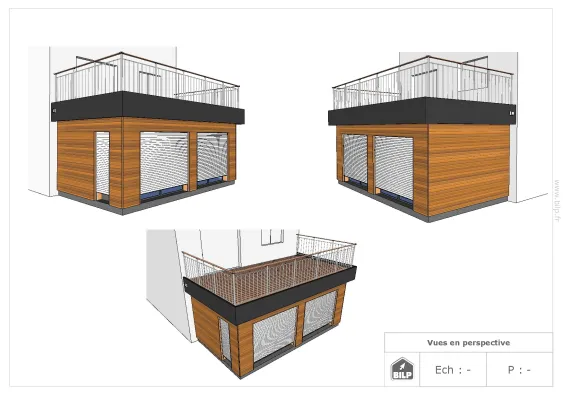

Vues en perspective

Vues en perspective d’un préau

Les vues en perspective permettent de se situer rapidement par rapport à la structure et de se repérer pour toute la suite des plans. On utilise généralement les 4 points cardinaux pour les nommer, à savoir le NORD, le SUD, l’EST, et l’OUEST. Il est possible d’insérer ces vues avec une image réelle sur terrain.

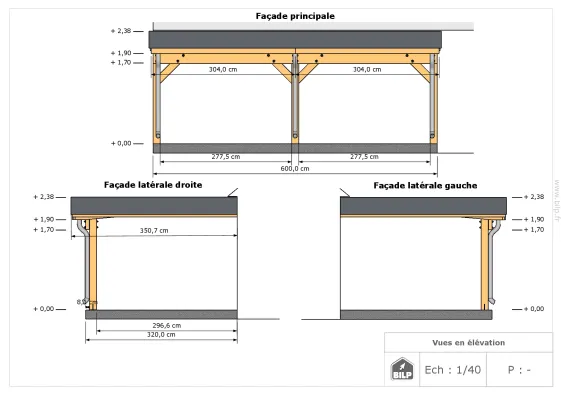

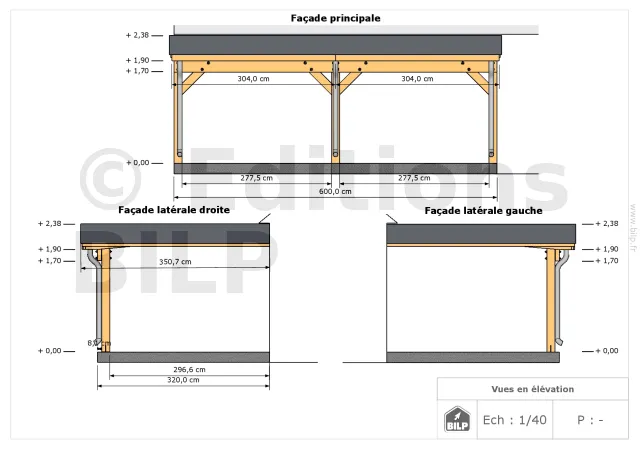

Vues en élévation

Vues en élévation d’une cabane en bois

Ce sont des vues des façades de la structure. Elles permettent de voir l’aspect extérieur de l’ouvrage. Ces vues en élévation sont accompagnées des dimensions générales de la structure ainsi que des emplacements des éléments. Prenons l’exemple de la position d’une fenêtre par rapport à une façade latérale. On les nomme pratiquement selon la position relative de la façade (devant ou principale, derrière ou postérieure, gauche, droite) ou selon les points cardinaux (Nord, Sud, Est, Ouest).

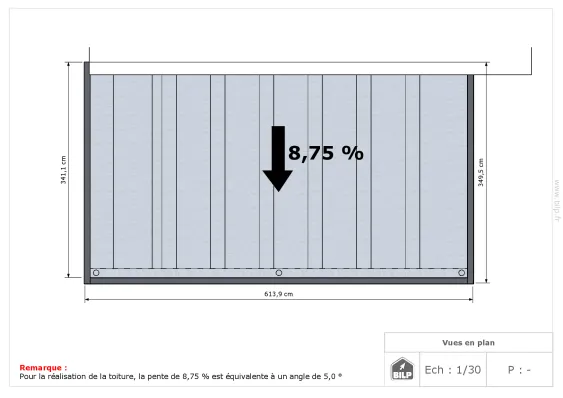

Vue en plan

Vue en plan d’un abri de jardin

Une vue en plan permet de voir la couverture d’une structure. On peut y voir les différents éléments ainsi que les sens des déversements.

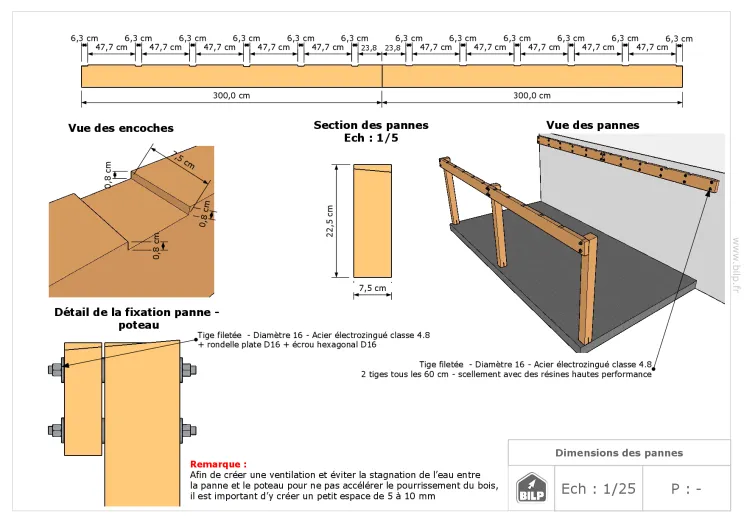

Coupes ou Détails

Encoches sur des poteaux d’un préau

Les coupes ou détails ajoutent les informations nécessaires dans les zones difficiles telles que les fondations, les coupes de bois, les assemblages, les ossatures intermédiaires d’une cabane, etc. Le but est de voir les liens entre les étages d’un bâtiment ou les composantes intermédiaires d’une construction, il est aussi nécessaire d’avoir une plus grande échelle pour s’acquérir d’un maximum d’informations pour faciliter la mise en œuvre.

Poteau

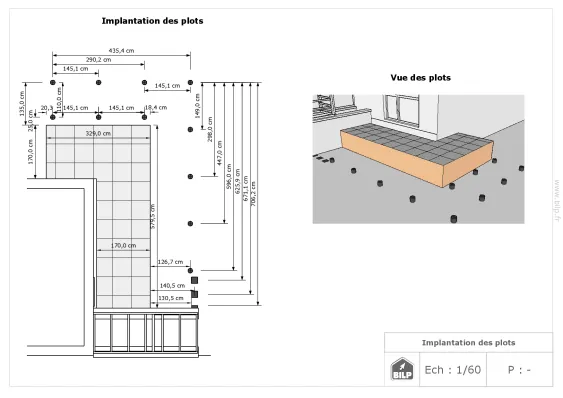

Un élément très important dans une construction en bois, sauf dans le cas d’un abri de jardin à ossature bois. Cette vue consiste à positionner l’emplacement des premiers poteaux par rapport à un point de localisation ainsi que de leur répartition dans l’espace.


Localisation d’un poteau sur une façade
Répartition des poteaux d’un préau

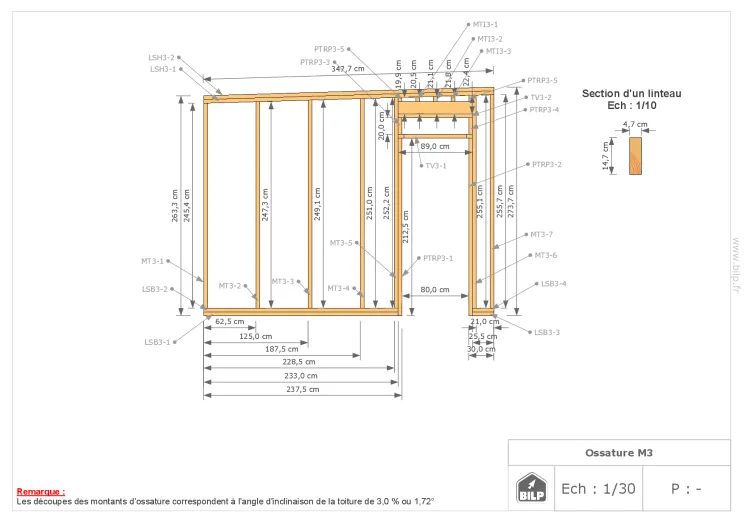

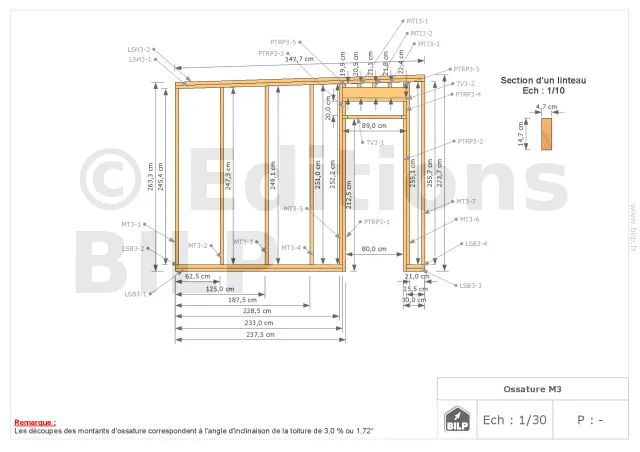

Ossature d’une cabane

Dimension ossature d’une cabane

Ces vues sont spéciales pour une cabane à ossature bois. Les vues des dimensions et répartitions des lisses, montants et contreventements sont nécessaires pour réussir l’alignement de la cabane.

[...]
