Dimensions standard des panneaux de bois

bruno

Voici un extrait gratuit du guide de construction :
DésignationsDimensions (cm)Épaisseur (mm)Aperçu

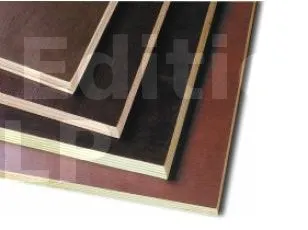

Contreplaqués :
Contreplaqué intérieur CTBH 250x122 5 à 25
227x122 5 ; 10 ; 15
120x60 5 ;15
120x40 5 ;10 ;15
80x60 5 ;10 ;15
80x40 5 ;10 ;15
80x40 5 ;10 ;15
Contreplaqué extérieur CTBX 227x122 5 ; 8 ; 12 ; 15 ; 18
Contreplaqué de qualité coffrage CTBO 250x125 15 ; 18 ; 25
244x122 15 ; 18 ; 25
Contreplaqué d’ébénisterie 205- 250-300-305-310 X 100-122-153-170 3 ; 4 ; 5 ; 6 ; 8 ; 10 ; 12 ; 15 ; 19 ; 22 ; 25 ; 30 ; 40
OSB :
Panneaux OSB 4 250x125 6 ; 8 ; 10 ; 12 ; 15 ; 18 ; 22
225x130 12
225x62,5 18
500x125 12 ; 15 ; 18 ; 22
Panneaux OSB 2 169x 63,4 12
249,02x60,07 18 ; 22
250x 125 6 ; 8 ; 10 ; 12 ; 15 ; 22
Panneaux OSB 3 500x125 12 ; 15 ; 18 ; 22
15 ; 18 ; 22
500x250 15 ; 18 ; 22
280x119,6 9 ; 15 ; 18 ; 22
250x125 6 ; 8 ; 9 ; 10 ;12 ;15 ;18 ; 22
250x62,5 22
250x125 10
249,02x60,07 6 à 40
244x120 6 à 40
244x122 6 à 40
200x67,5 12
200x90 16

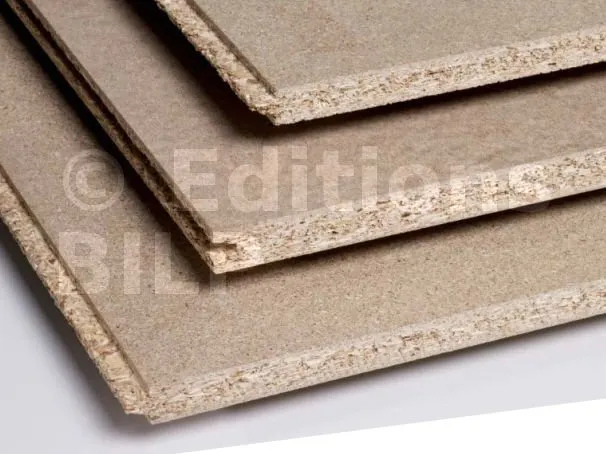

Agglomérés :
Panneaux de bois aggloméré intérieur CTBH 204x91 19 ; 22
250x125 18
306x185 16 ; 19 ; 22 ; 30 ; 38
Panneaux de bois aggloméré STANDARD 80x40 10
80x60 10 ; 16 ; 18
120x40 10 ; 18
120x60 10 ; 16 ; 18
204x91 18, 22
250x125 8 ; 12 ; 16 ; 18 ; 22

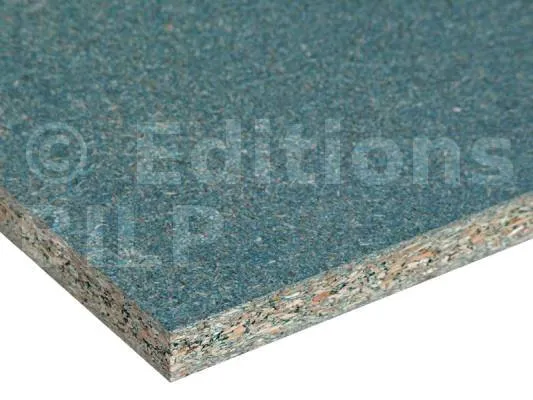

Panneaux de bois aggloméré hydrofuge 250x125 10 ; 12 ; 16 ; 19 ; 22 ; 30
Panneaux de bois aggloméré hydrofuge rainuré 244x61 18

[...]

...Il y a une suite !
