La mise en oeuvre des sabots

Bruno, Yvan

Une fois que le sabot a été choisi, dimensionné, vérifié, étudié la fixation à utiliser et acheté les connecteurs ainsi que la quincaillerie, vous pouvez maintenant passer à la mise en oeuvre proprement dite.

Voici un extrait gratuit du guide de construction :

Fixation sur du bois

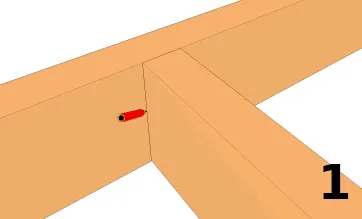

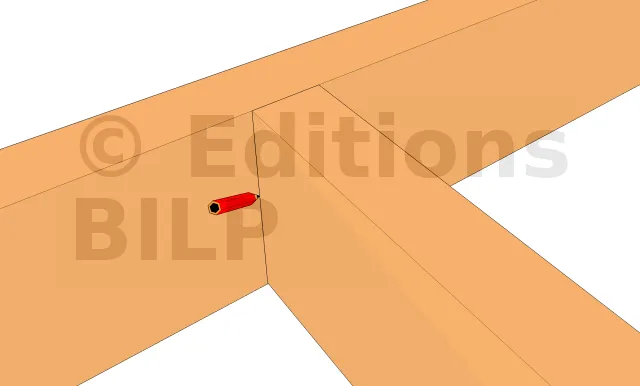

Marquer l’emplacement de la poutre portée sur le porteur
Marquer l’emplacement de la poutre portée sur le porteur

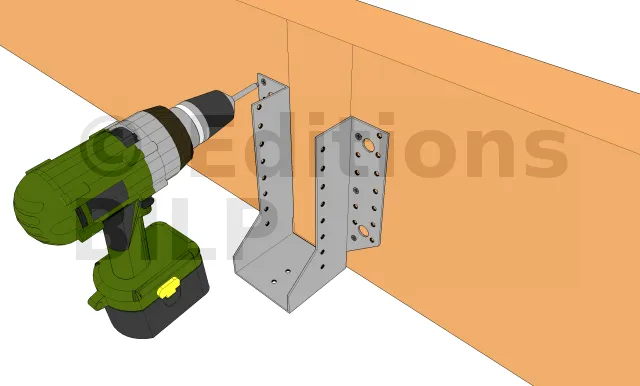

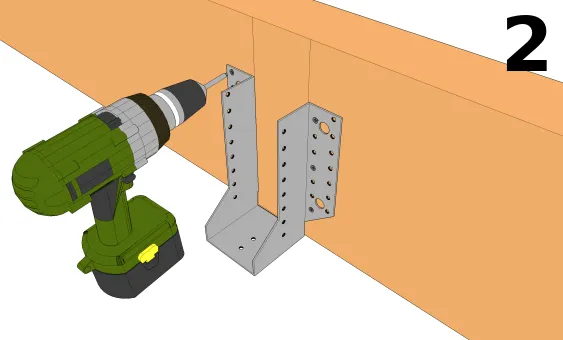

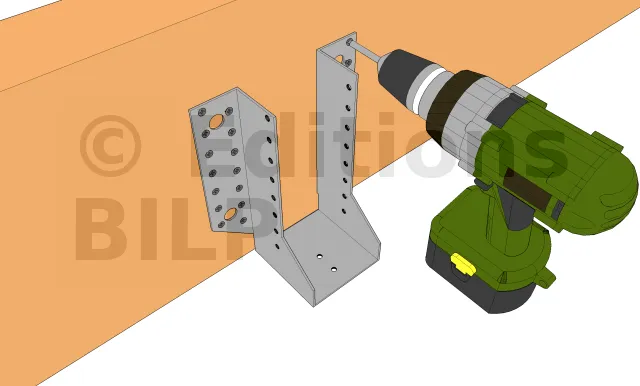

Préfixer les ailes des sabots par rapport au traçage
Préfixer les ailes des sabots par rapport au traçage

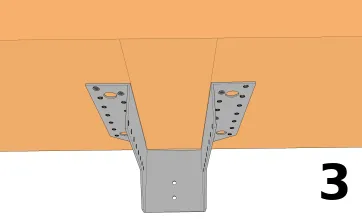

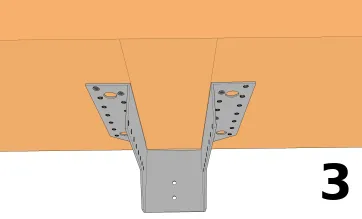

Ajuster correctement le sabot
Ajuster correctement le sabot

Pour faciliter l’installation de la poutre portée, il faut que le sabot soit légèrement plus ouvert tant en haut qu’en bas

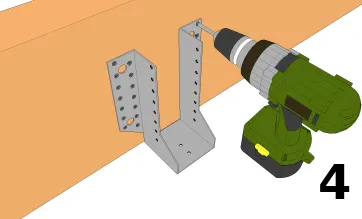

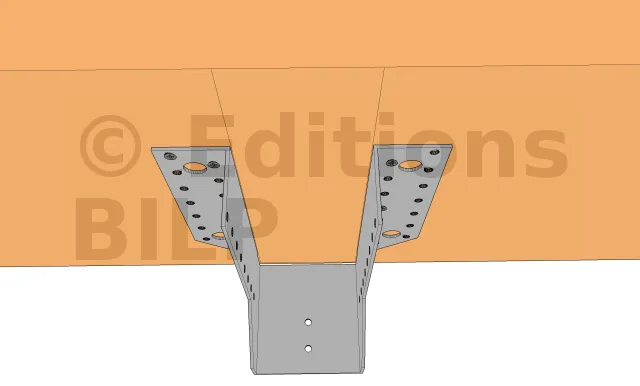

Fixer définitivement les ailes
Fixer définitivement les ailes

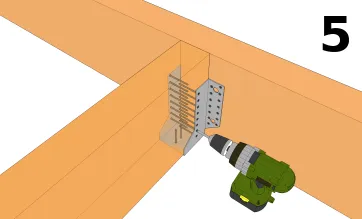

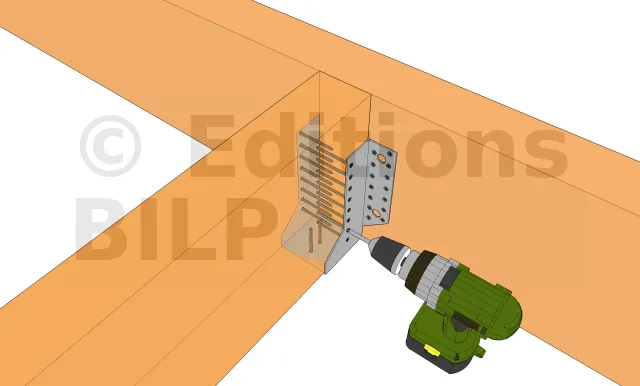

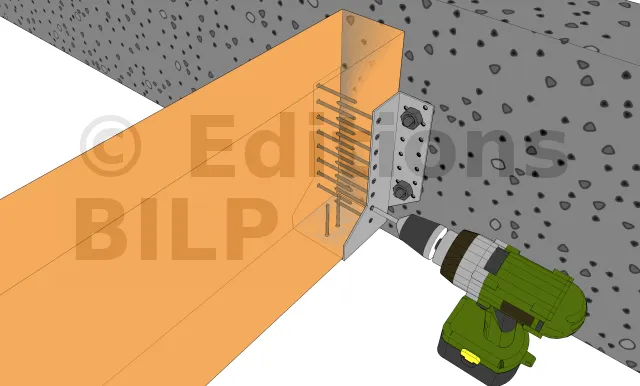

Placer la poutre portée et fixer la
Placer la poutre portée et fixer la


Fixation sur du béton

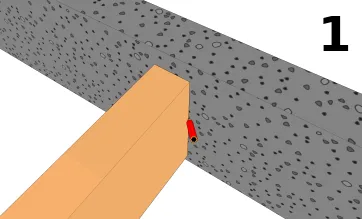

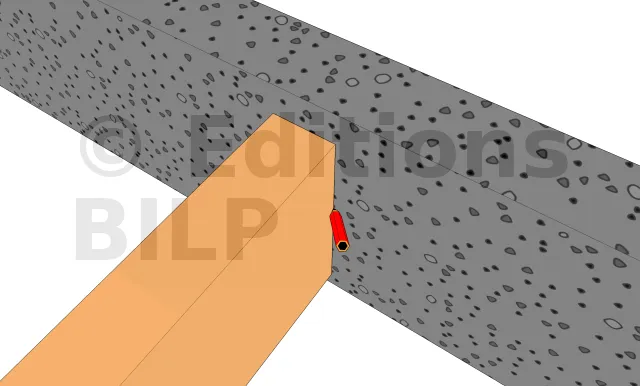

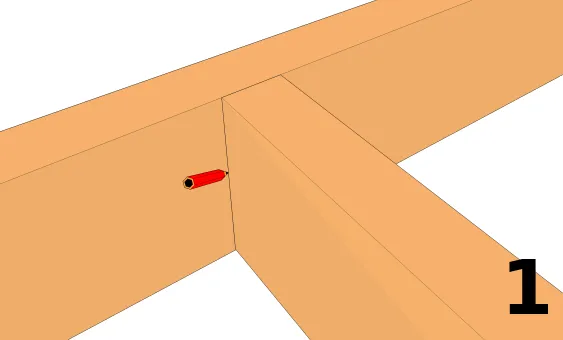

Marquer l’emplacement de la poutre portée sur le béton
Marquer l’emplacement de la poutre portée sur le béton

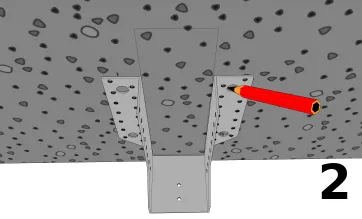

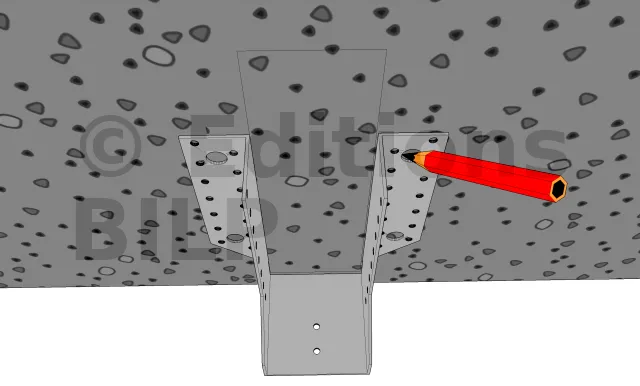

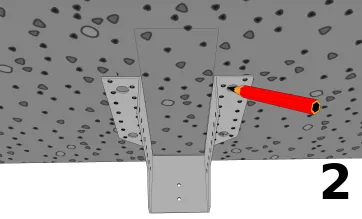

Placer le sabot et repérer l’emplacement des perçages
Placer le sabot et repérer l’emplacement des perçages

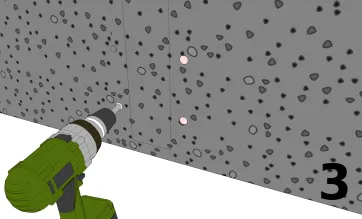

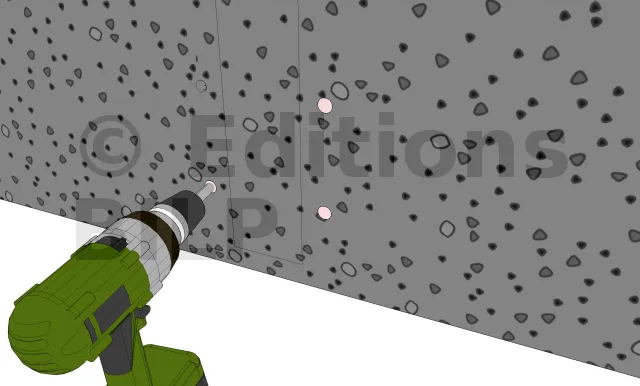

Percer le porteur en béton avec un forêt adapté
Percer le porteur en béton avec un forêt adapté

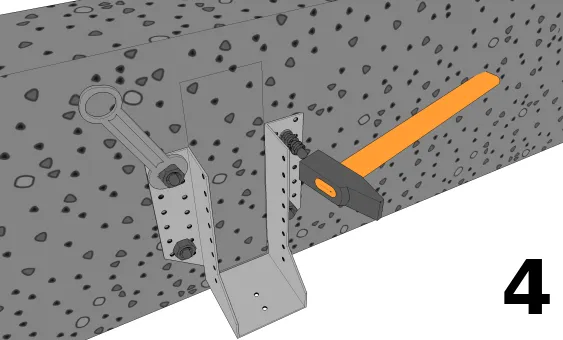

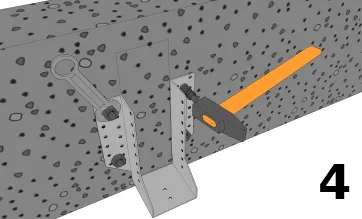

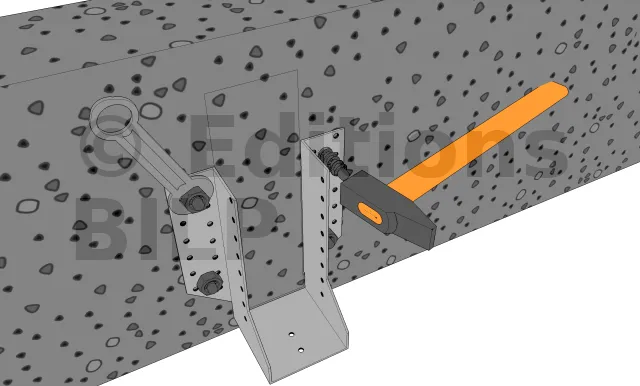

Placer le sabot et fixer la quincaillerie
Placer le sabot et fixer la quincaillerie

Dans notre cas, nous avons utilisé des goujons WA M12-104/5 mais vous pouvez également avoir recours à de l’ancrage chimique en employant des résines AT-HP et des tiges filetées LMAS M12-150/35.

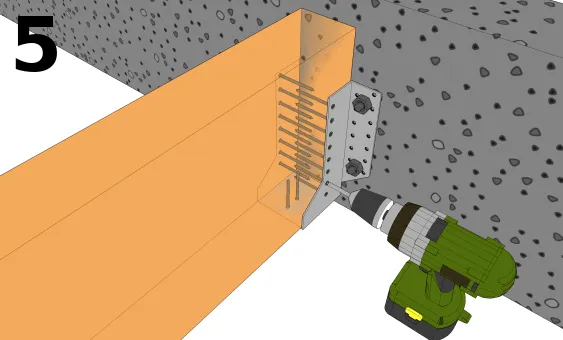

Placer la poutre portée et fixer la
Placer la poutre portée et fixer la
Sabots à ailes extérieures, gamme SAE CLASSIQUE (épaisseur 2mm, profondeur 84mm)
Sabots à ailes extérieures, gamme SAE CLASSIQUE (épaisseur 2mm, profondeur 84mm)
Sabots à ailes intérieures, gamme SAI CLASSIQUE (épaisseur 2mm)
Sabots à ailes intérieures, gamme SAI CLASSIQUE (épaisseur 2mm)


Fixation de sabots
Fixation d'un sabot sur une poutre en bois. Fixation d'un sabot dans du béton
Fixation de sabots
Fixation d'un sabot à ailes intérieures sur un support bois

[...]
