Les renforts en T et L

bruno

D’une façon apparente, les renforts en T et L permettent l’assemblage rapide et solide de deux éléments perpendiculaires. Ils existent en plusieurs dimensions et peuvent être fixés suivant plusieurs manières.

Voici un extrait gratuit du guide de construction :

Description

Equerre de renfort en L

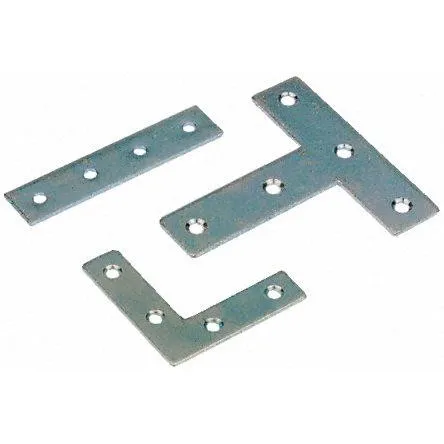

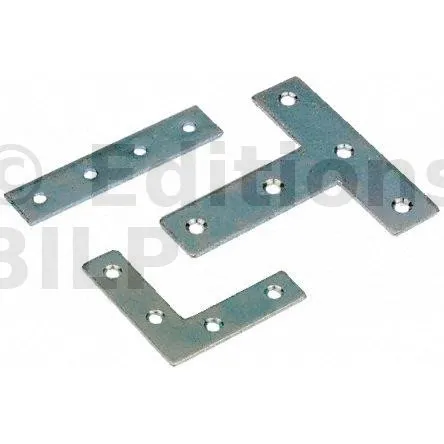

Renfort d’assemblage

Un renfort, ou ferrure ou équerre de renfort, est une pièce de métal pouvant prendre différentes formes, généralement à plat, utilisée en construction bois ou en construction métallique. Dans notre cas, on va s’intéresser aux formes T et L qui seront les genres de connecteurs les plus utilisés dans la construction en bois.

Comme son nom l’indique, les renforts en T et L servent à renforcer des liaisons (ou intersections) entre deux pièces, ces pièces sont perpendiculaires entre elles. En effet, à part les méthodes habituelles d’assemblages, il faut aussi renforcer les points d’intersections afin d’assurer une bonne répartition et résistance de charge au niveau des connexions.

Ils sont généralement utilisés en travaux de rénovation. En forme de L ou de T, les renforts peuvent être faits en acier galvanisé, en métal inoxydable, etc… ils sont pratiques pour les liaisons poteau-poutre (cabane, pergola, etc.), châssis de porte ou fenêtre (cabane, gloriette, etc.). On les fixe à l’aide de vis autoforeuses, de pointes crantées ou même des tire-fonds.

Voici un tableau qui montre les ferrures les plus utilisées :


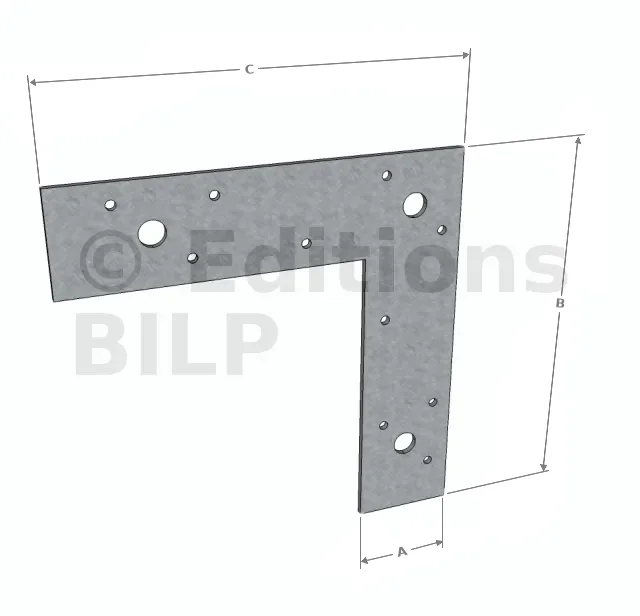

Renfort en L

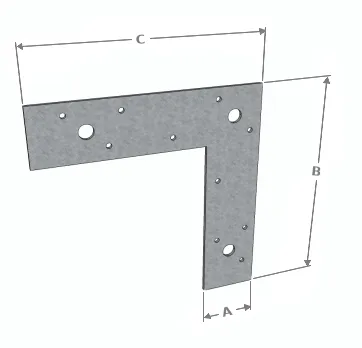

Modèle 66L

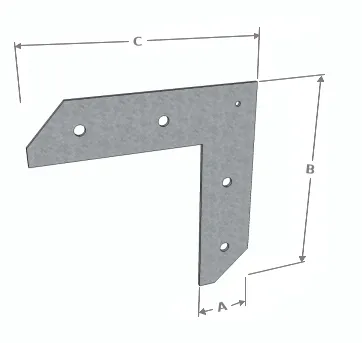

Renfort en L avec bord en biais

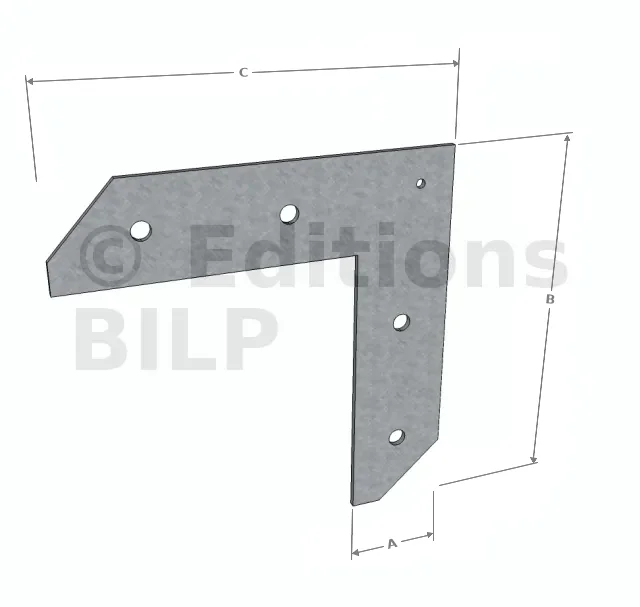

Modèle 55L

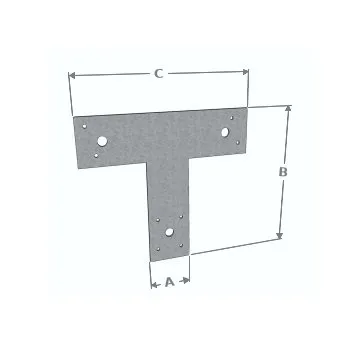

Renfort en T

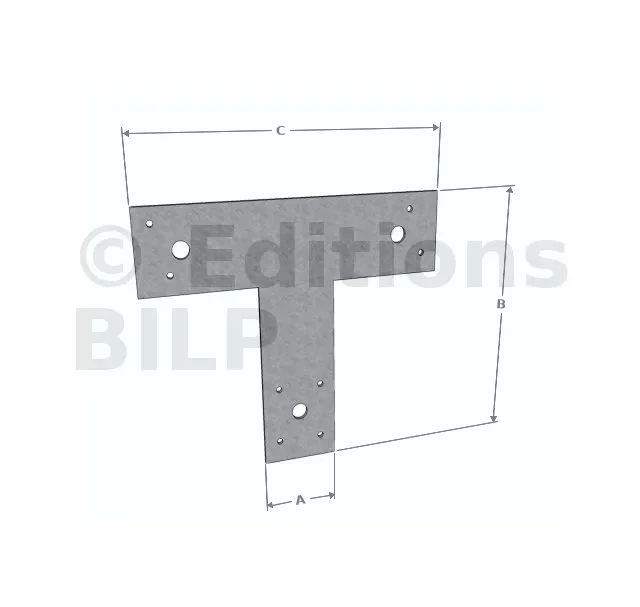

Modèle 66T


ModèleABCÉpaisseurNombre de trous (mm)
55L321251251,55xø4
55L1040401,54xø4
55L1660601,54xø4
66L38150150210xø4 - 3xø11
66L2210010024ø11
66L2214014024xø11
66L2216016024xø11
66L2219019024xø11
66L2222022024xø11
66T3812515028xø4 - 3xø11
66T15802226xø11

Mise en œuvre

On distingue deux méthodes principales pour la pose d’un renfort :

  • la pose directe à la surface des pièces à assembler : c’est la méthode la plus courante et la plus simple. Il nécessite la ferrure proprement dite, une équerre, une règle, un crayon à bois, des vis autoforeuses adaptées (ou pointes crantées ou tire-fonds, etc.), une perceuse-visseuse (ou un marteau, etc.). Il faut bien vérifier la perpendicularité et l’horizontalité de la ferrure pour ne pas casser la vision finale de la structure.
  • la pose par encastrement dans le bois : cette technique accrue la résistance à l’arrachement de la ferrure, donc la fragilité de l’assemblage, par cet encastrement. En plus des outillages précédents, il faut aussi un ébauchoir de charpentier (ou un ciseau à bois) et un maillet. Méthode plus difficile mais efficace avec un rendu plus impressionnant.


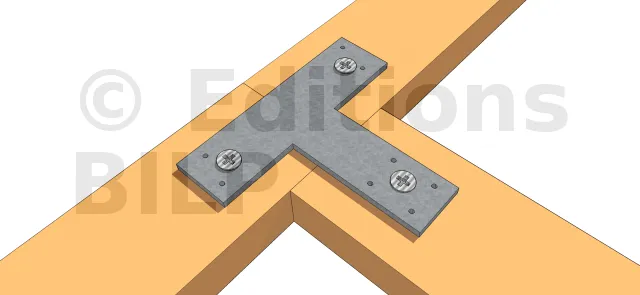

Pose en surface d’un équerre de renfort en T
Pose par encastrement d’un renfort en L


[...]

...Il y a une suite !
