Les poteaux structurels de SIMPSON à configurer OSP

Bruno, Langa

Voici un extrait gratuit du guide de construction :


Simpson strong-tie a conçu ces poteaux capables de supporter des charges importantes, disponibles avec plusieurs finitions telles que la galvanisation à chaud, thermolaquage, la peinture antirouille et vous pouvez même obtenir une finition en inox si votre projet l’exige (construction en bord de mer).

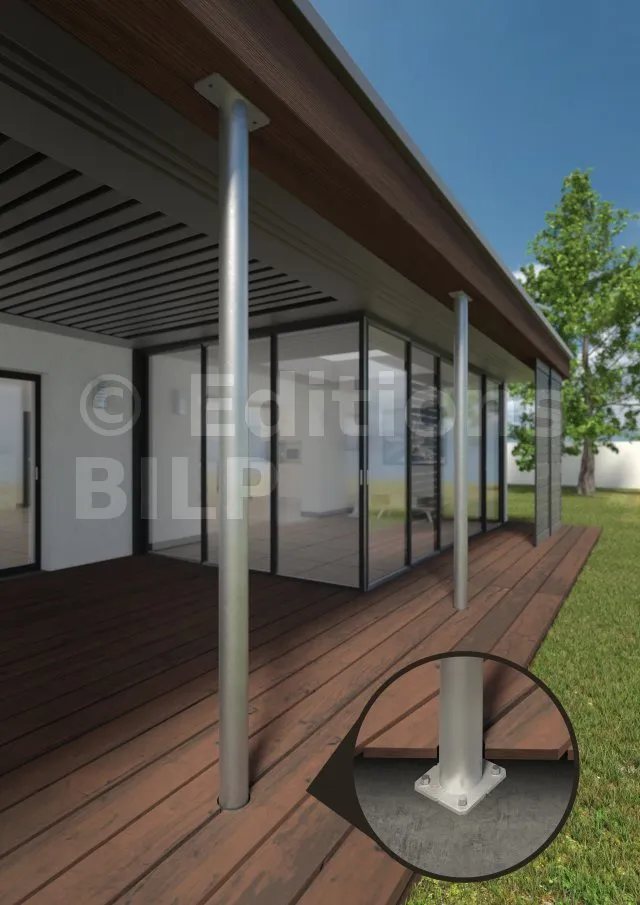

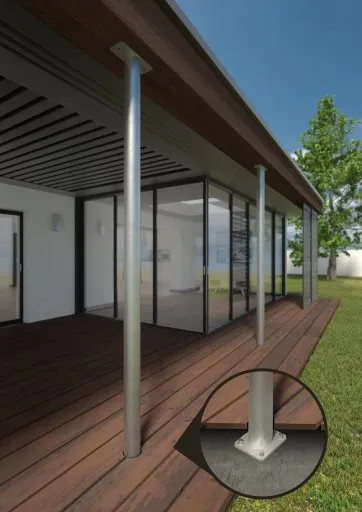

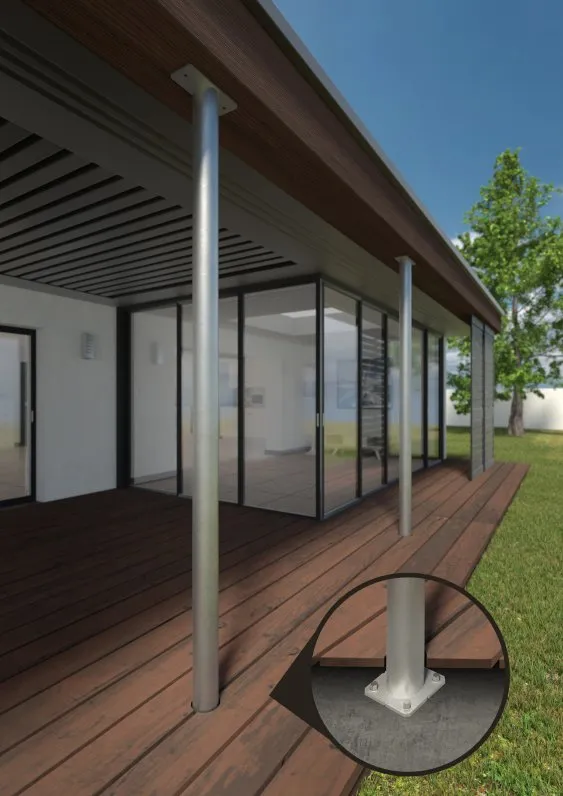

Le principal avantage du produit lorsque vous optez pour le poteau à pleine longueur est sa mise en œuvre facile et rapide : pas de coupe, pas de fixation des pieds de poteau aux poteaux, il suffit de poser le poteau sur le support de votre projet, qu’il soit en béton ou sur une plateforme en bois.

Ce produit peut également être utilisé comme pied de poteau. Dans ce cas, l’avantage est que vous pouvez définir la hauteur de votre pied de poteau lors de la commande.

De quoi est constitué ce poteau OSP ?

Les poteaux OSP sont constitués :

  • d’une platine inférieure pour la fixation du poteau aux supports,
  • d’une platine supérieure pour maintenir ou soulager les poutres et les éléments horizontaux,
  • d’un tube qui est le corps du poteau.

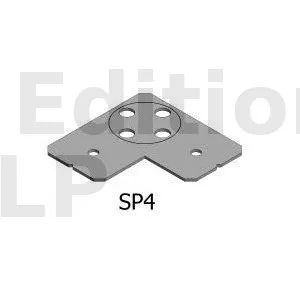

Les platines inférieures

Disponibles en forme carrée, en L et en I. Pour le choix des platines, veillez à ce que les forces qui agissent sur les poteaux ne dépassent pas les valeurs caractéristiques qui figurent dans cette fiche produit ou dans le fichier Excel se trouvant en bas de cet article.

N.B : Même si ces platines font partie des platines inférieures, elles peuvent également être utilisées comme platines supérieures.


Les platines supérieures

Ces platines sont fabriquées sur mesure et leurs dimensions peuvent varier selon les besoins des utilisateurs. Le choix de la platine dépend de son emplacement et de la forme de la structure qu’elle doit supporter.


Le tube

Dimensions des tube

RéférencesDimensions [mm]
Dimensions de l’élément
G F t
Tube-89-3 88.9 100-3000 3
Tube-102-3 101.6 100-3000 3
Tube-114-3 114.3 100-3000 3
Tube-140-3 139.7 100-3000 3

Les diamètres des tubes sont indiqués dans le tableau ci-dessus, avec des longueurs allant de 10 cm à 300 cm.

Exemples de configuration

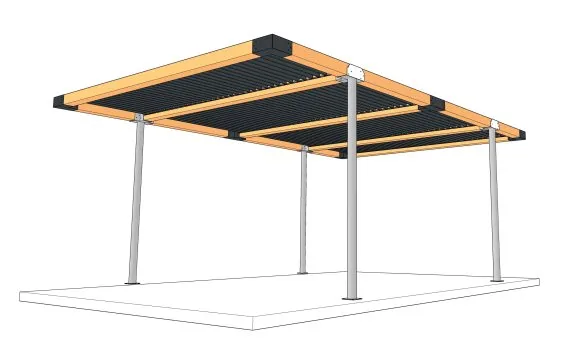

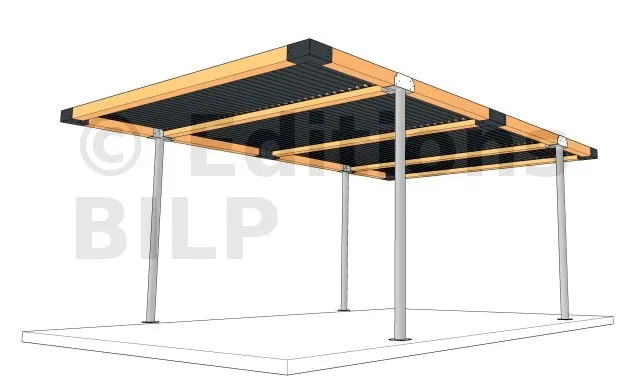

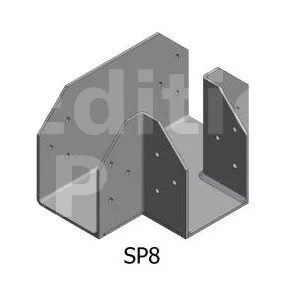

Carport (configuration : SP1 pour la platine basse et SP8 pour la platine haute)

Maintient de la poutre principale et les chevrons.

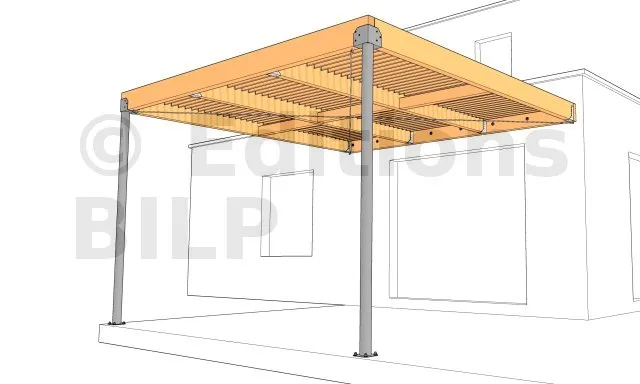

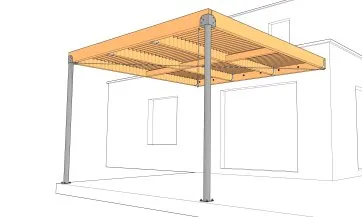

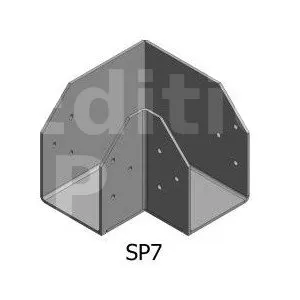

Pergola (configuration : SP1 pour la platine basse et SP7 pour la platine haute)

Maintient des poutres principales aux extrémités.

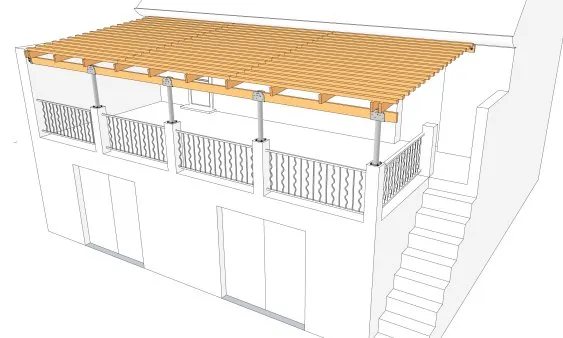

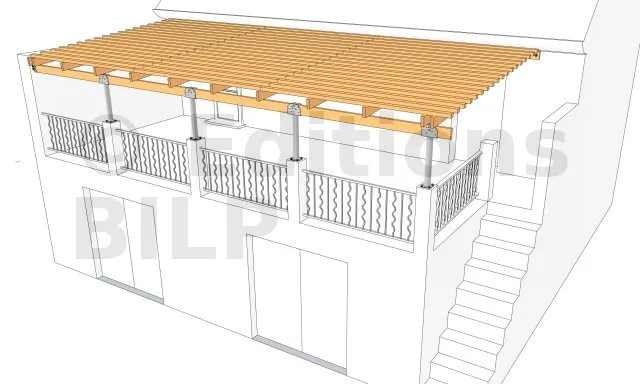

Balcon (configuration : SP1 pour la platine basse et SP6 pour la platine haute)

Maintient et jonction des poutres principales.

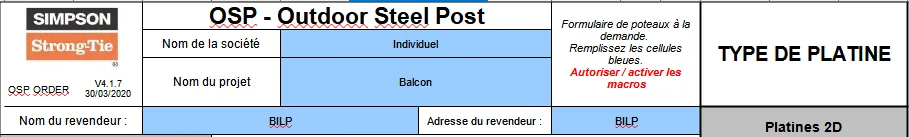

Comment remplir le fichier Excel pour déterminer les valeurs d’efforts supportables par le poteau choisi ?

1. Toutes les cellules de couleur bleue doivent être remplies.
2. Remplissez les informations vous concernant et celles du revendeur.



3. Complétez les cellules de couleur bleue avec les informations concernant votre poteau. Vous obtiendrez la "Référence du poteau" dans la dernière étape.

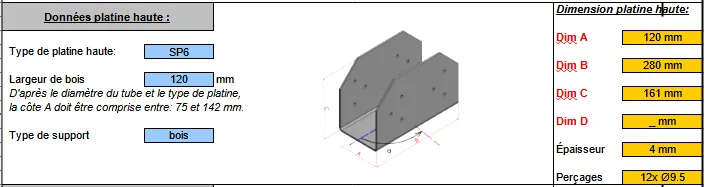

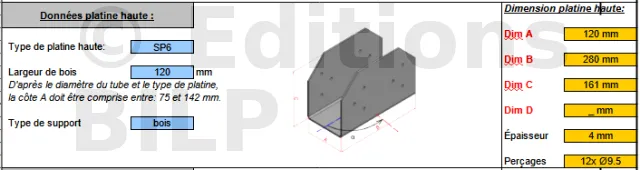

4. Choisissez les informations concernant les platines hautes :

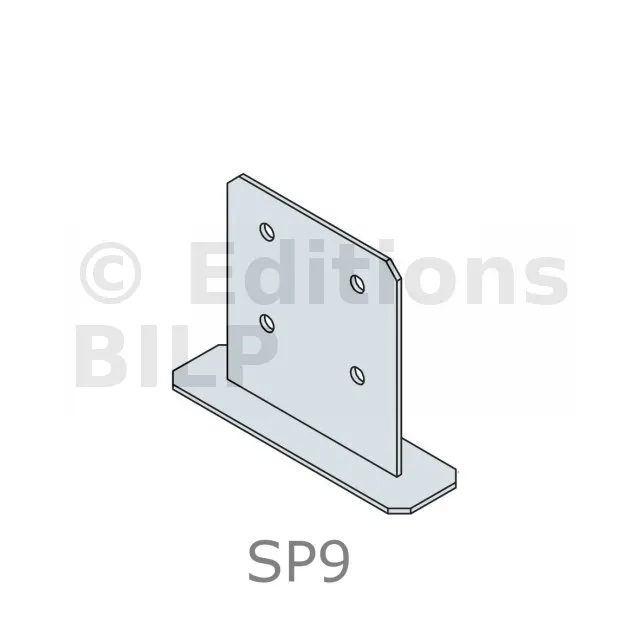

  • La forme : SP1 à SP9 ;
  • La largeur du poteau ;
  • Le type de support.

Vous verrez à droite de votre écran des cellules de couleur jaune avec la dimension de la platine qui convient à votre projet.

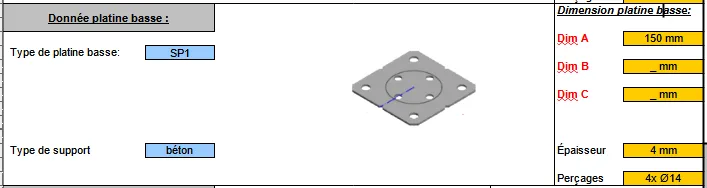

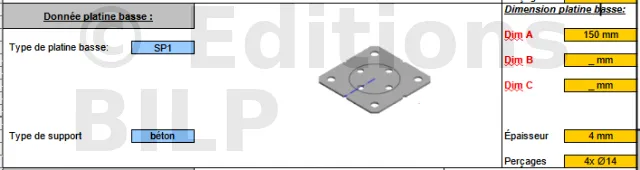

5. Continuez par les platines basses.

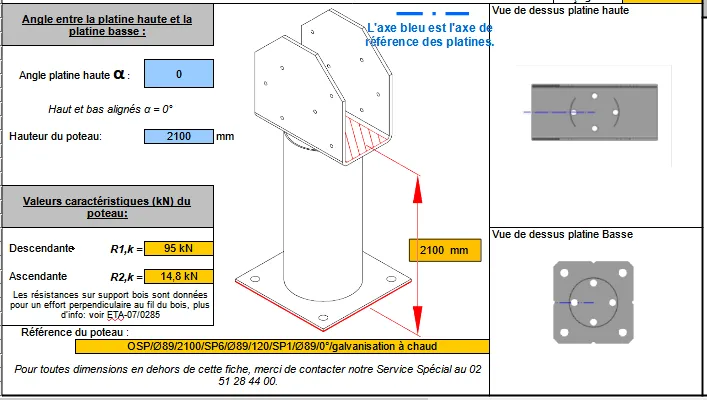

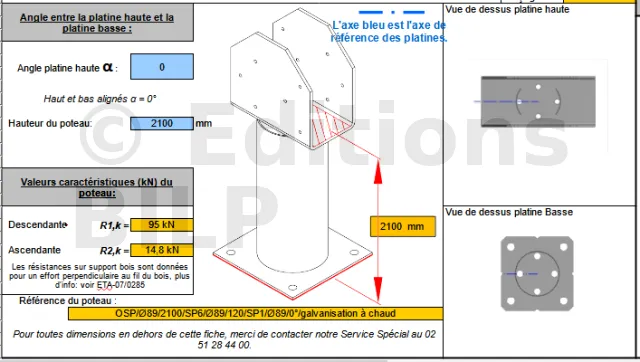

6. Pour finir, en bas à gauche, vous obtiendrez les valeurs caractéristiques en kN du poteau. Ici, nous avons une force descendante de 95 kN et une force ascendante de 14,8 kN. Les forces appliquées sur chaque poteau ne doivent pas dépasser ces valeurs. Dans cette dernière partie, vous obtiendrez également la référence du poteau, qui devra être copiée dans la cellule "Réf. poteau" de l’étape 3.

Formulaire OSP


[...]
