Travailler le bois s’avère être une tâche difficile lorsqu’on est face à un problème de fixation ou d’assemblage complexe. De même, les différents types d’assemblages traditionnels sont très solides mais nécessitent un savoir faire, du temps et un outillage particulier. Ainsi, nous cherchons toujours des moyens pour travailler efficacement, simplement et rapidement. C’est pourquoi nos amis les ingénieurs-chercheurs nous ont concocté un nouveau type d’accessoire que sont les pattes de solivages.

Voici un extrait gratuit du guide de construction :

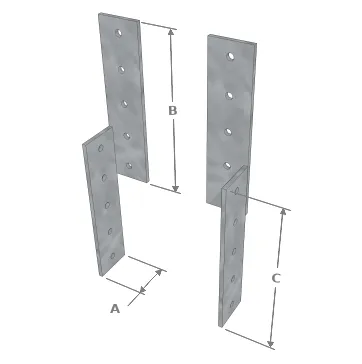

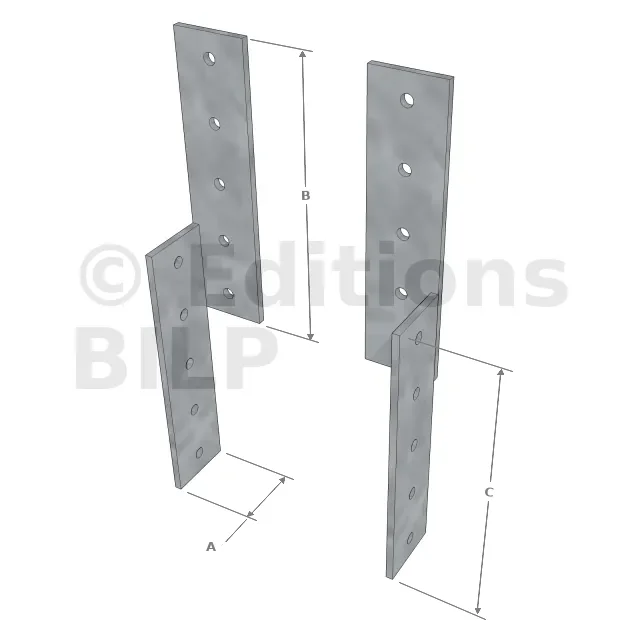

Dimension patte de solivage gauche et droite

La patte de solivage est un connecteur utilisé pour assembler deux pièces de bois de grandes sections qui se superposent et formant deux directions perpendiculaires (ex : poutre - solive pour plateforme ; poutre - chevron pour pergola, cabane, etc.). Il est composé de deux plaques qui forment un angle droit avec des longueurs suffisantes pour recouvrir les pièces à assembler. Cette forme assez particulière lui permet donc de connecter deux éléments en bois ou de maintenir du bois sur un support métallique ou en béton ; il peut porter du bois massif, du lamellé collé et des profilés composites. Comme tous les autres connecteurs, la patte de solivage est généralement faite en acier galvanisé. Elle se fixe avec des pointes annelées ou des vis ; dans le cas de support béton, il faut des chevilles adaptées.

Il existe deux sortes de pattes de solivage :

Pattes de solivage gauche et droite

pattes de solivage gauche et droite : ces arêtes forment des angles droits. Leurs supports sont essentiellement en bois, c’est-à-dire, elles assemblent deux pièces de bois.

DimensionsABCNombre de trous
30x180x1.53012012022xø5
30x200x1.53014014026xø5
30x200x23014014026xø5
45x200x24514014039xø5
45x220x24516016045xø5
  • pattes de solivage trapézoïdales : ces arêtes forment des angles irréguliers. Leurs supports peuvent être variables, en bois ou en béton.


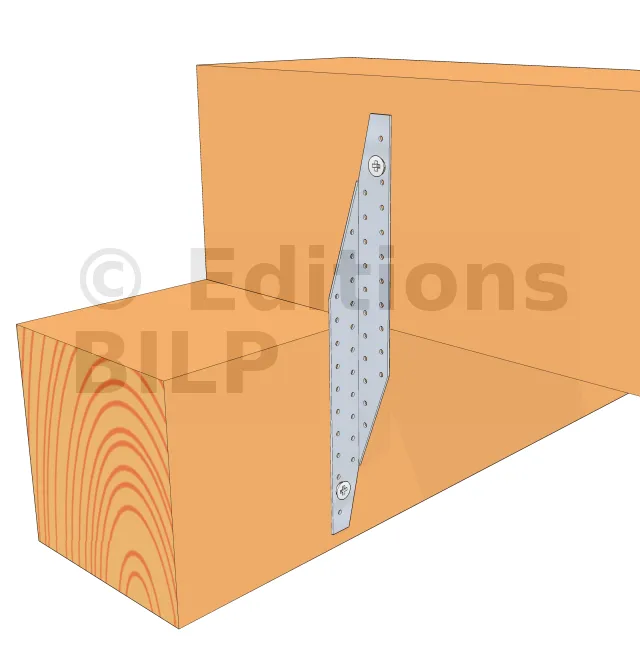

Patte de solivage trapézoïdale

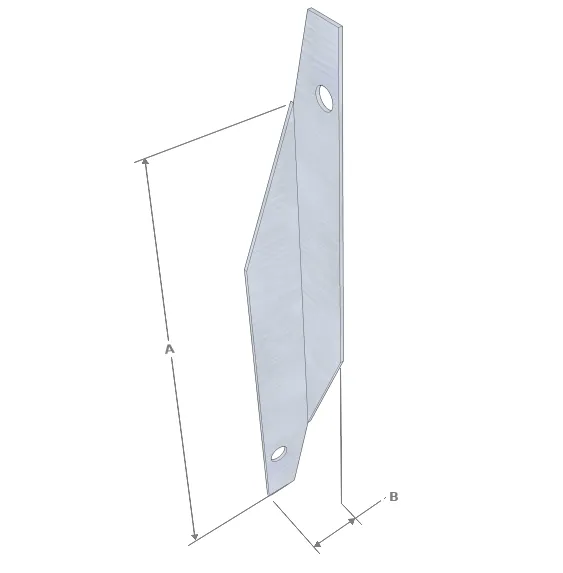

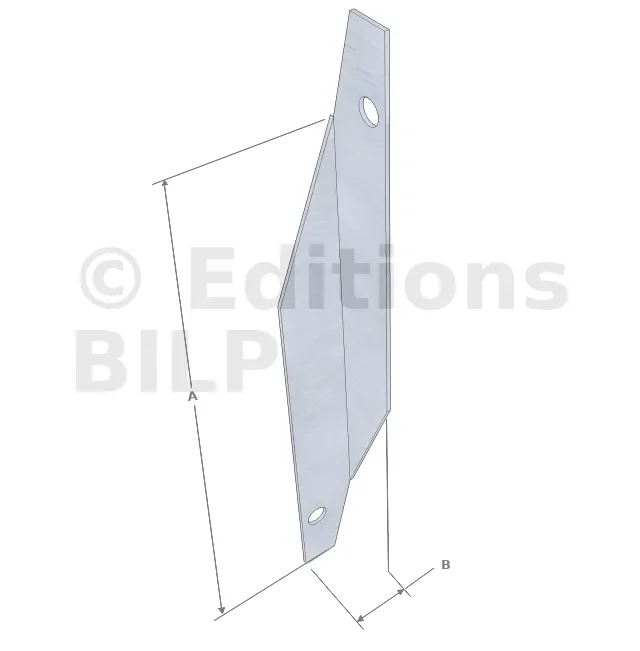

Dimension patte de solivage trapézoïdale


[...]
