Les fixations de poteaux

La fixation de poteau, ou communément appelé le pied de poteau, est extrêmement importante car de celle-ci dépendra la rigidité de toute la structure. Ancrer un poteau est devenu facile grâce aux diverses fixations de poteaux qui existent sur le marché. On y rencontre plusieurs types selon la section du poteau, le sol d’ancrage, la hauteur voulue par rapport au sol, etc.

Voici un extrait gratuit du guide de construction :

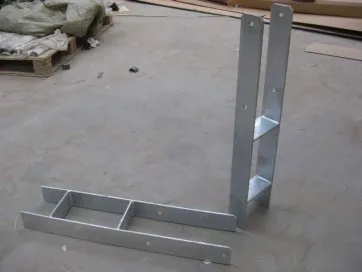

Fixation ancrage en H
Fixation ancrage en H
Vue 3d

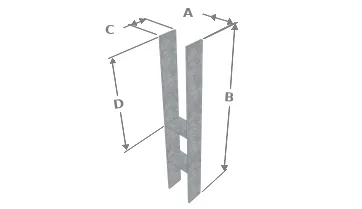

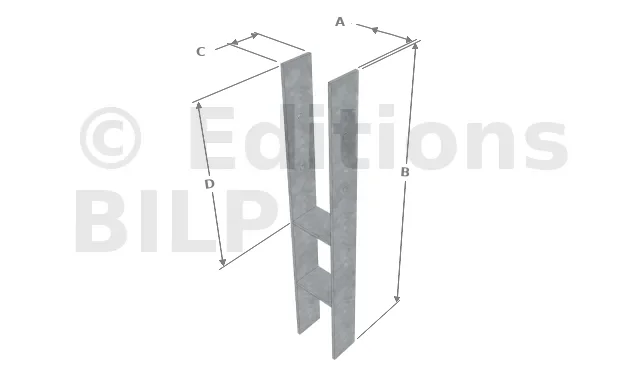

Dimensions d’une fixation ancrage en H
Dimensions d’une fixation ancrage en H

Toute la charge d’une structure est rapportée au sol via les poteaux et ses connecteurs, il est donc très important de s’assurer de leurs fixations sur le socle de support. Une fixation de poteau permet non seulement la stabilité et la fiabilité de la structure mais aussi le transfert de charge au sol par le socle.

Un pied de poteau est fait en majorité en inox (contre les attaques externes des intempéries), mais on en trouve aussi du galvanisé, du zinc, de l’acier allié entre eux.

Le choix des fixations dépend à priori de la nature du socle. Le socle peut être aménagé en béton ou une plateforme en bois ou simplement dans le sol ; il dépend aussi simultanément de la section du poteau, un ancre à enfoncer n’a une ouverture maximale que de 51 x 101 mm de côtés, un connecteur en H un espace de 121 mm tandis que des pieds de poteaux à platines peuvent soutenir des poteaux allant au-delà de 130 x 130 mm.

On donne ici quelques exemples de dimensions à titre indicatif ; il est toujours nécessaire de vérifier auprès d’un fournisseur les dimensions vendues et les charges admissibles pour chaque produit lors de l’achat.

Connecteur ancré

Un connecteur ancré est composé de deux parties : la première sera en surface et fixée sur le poteau selon sa forme ; la seconde sera à ancrer dans le sol ou dans le béton.

Cet ancrage lui donne la force de résister aux différentes forces horizontales telles que le vent ou autres.

Il existe différents types de connecteurs ancrés :

  • fixation ancrage en H :


Mise en place d’une fixation ancrage en H
Mise en place d’une fixation ancrage en H

idéal pour l’ancrage dans le béton, sa largeur combinée avec le fait qu’elle possède une partie horizontale enfoncée lui confère une grande stabilité (voir deuxième photo). Elle est faite pour supporter une charge importante.


Voici quelques dimensions pour une fixation ancrage en H.

A (mm)B (mm)C (mm)D (mm)Ep(mm)Nb. de trous
716006030064xØ10
916006030064xØ10
1216006030064xØ10
  • ancre de poteau à enfoncer :


    Position du poteau dans l’emboîtement
    Position du poteau dans l’emboîtement

    spécialement conçu pour une fixation directe dans le sol naturel. Avec sa forme pointue, elle permet d’enfoncer facilement à la force des bras ou avec une masse toute la partie sous terre, cette partie sera déterminée en fonction du besoin de la structure. Elle est faite pour fixer des poteaux en bois, pour une charge moyenne et pour les petites constructions (palissade, clôture, etc.). Accessoire pas recommandé pour une pergola.

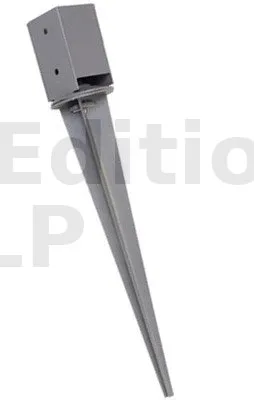

Ancre à enfoncer pour poteau
Ancre à enfoncer pour poteau

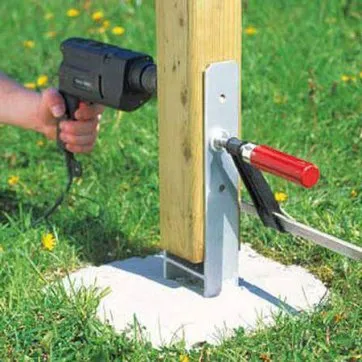

Une méthode d’ancrage de la fixation
Une méthode d’ancrage de la fixation

Quelques exemples de dimensions.

Dimensions (mm)Hauteur (mm)Nombre de trous
48x48x24504xØ10
73x73x26004xØ10
97x97x27504xØ10
51x101x27504xØ10

Dans "48x48x2" : les deux premiers nombres (48x48) correspondent aux dimensions internes de la fixation du poteau, le troisième (2) est l’épaisseur de la matière ; le nombre dans la colonne suivante (450) représente la hauteur de la partie enfoncée et dans la dernière colonne se trouve le nombre de trou pour les vis de fixation. La hauteur de l’emboîtement (boîte de fixation du poteau) varie de l’ordre de 150 mm.

Il existe aussi des ancres de poteau circulaire à enfoncer. Ils sont spécialement réservés pour les poteaux circulaires. Le principe de fixation est le même.

  • ancre de poteau en U ou avec platine : la partie à enfoncer est une tige filetée à ancrer dans du béton. On en trouve du réglable ou du fixe. La forme en U inspire plus de confiance car le poteau est pris entre deux plaques de métal. Ces fixations sont adaptées aux structures légères même sur terrain incliné.


Ancre de poteau en U non réglable
Ancre de poteau en U non réglable
Vue 3d

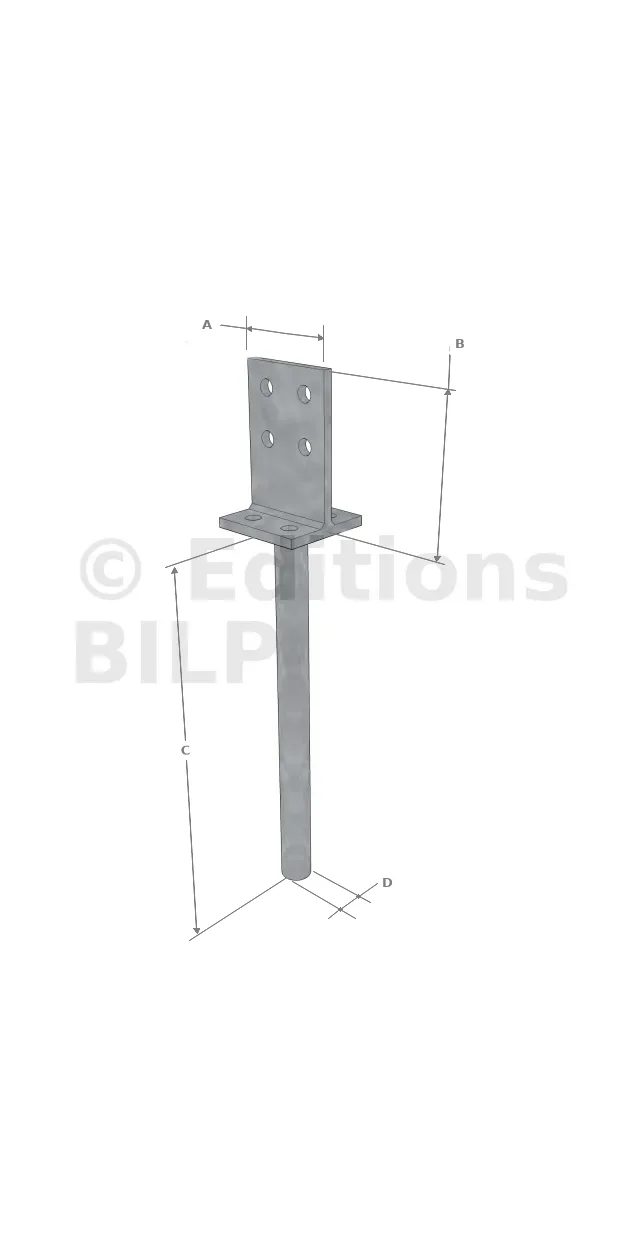

Pied de poteau en T à ancrer
Pied de poteau en T à ancrer
Ancre de poteau sur platine non réglable
Ancre de poteau sur platine non réglable

Connecteur à vis

Pour une construction de pergola, les connecteurs sont ceux qui répondent à la demande de la structure car ils peuvent soutenir de lourdes charges. On trouve aussi une large gamme de fixation car elles varient selon les poteaux à fixer ; ils sont fixés soit sur les cotés du poteau, soit dans la partie basse à l’aide de tirefonds. Si le connecteur est une équerre, utilisez des vis de diamètre relativement important (D5 au moins). Il existe aussi un autre type de fixation que l’on appelle « fixation par scellement chimique ».

Ci dessous quelques exemples de fixations de poteaux :

  • pied de poteau emboîtable : carré ou circulaire

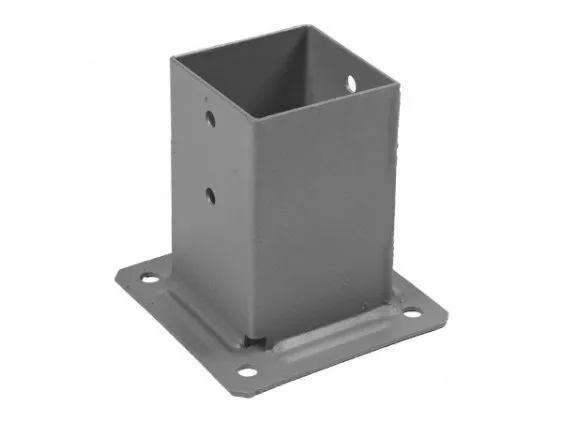

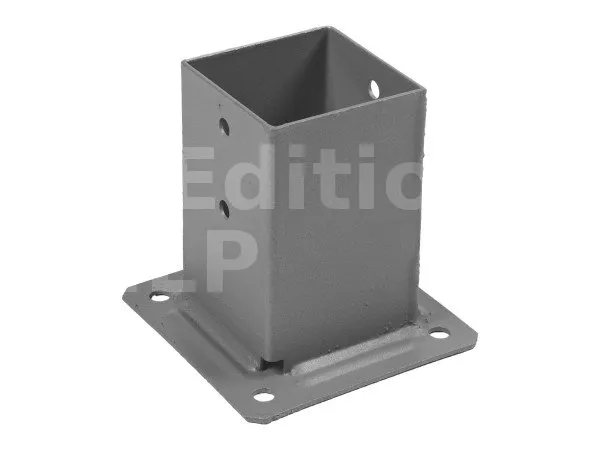

Pied de poteau emboîtable carré
Pied de poteau emboîtable carré

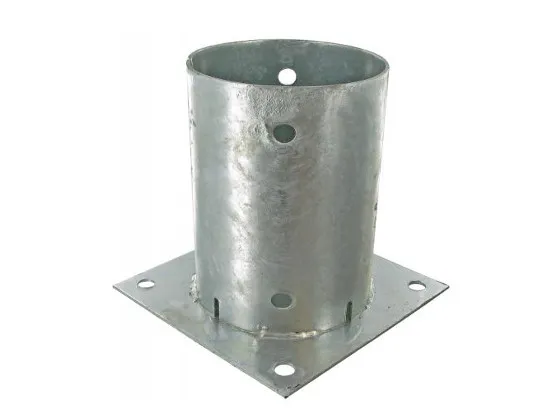

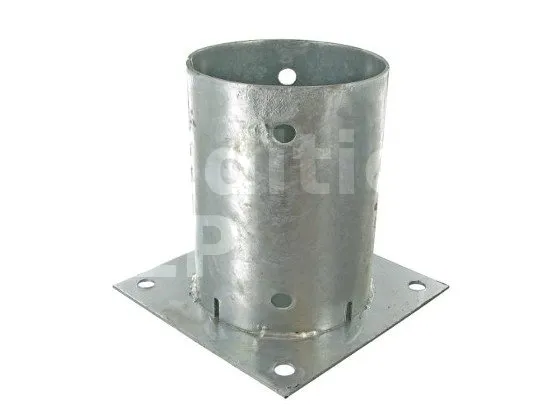

Pied de poteau emboîtable circulaire
Pied de poteau emboîtable circulaire

Muni ou non d’une base escamotable, bombement ou accessoire sur le fond du tube pour l’évacuation des eaux dans le tube, ce pied de poteau est très solide vu qu’une bonne partie du poteau est emprisonné dans le tube de fixation. Son plus grand défaut est qu’il soit indiscret et que la section de poteau soit limitée aux côtés internes du tube.

Quelques exemples de dimensions de tube carré.

Dimension emboîtement (mm)Hauteur du tube (mm)Largeur base (mm)Nb. de trous de la baseNb. de trous du tube
71x71x21501504xØ124xØ12
73x73x21501504xØ104xØ10
81x81x21501504xØ124xØ12
91x91x21501504xØ124xØ12
97x97x21501504xØ104xØ10
101x101x21501504xØ124xØ12
121x121x21502004xØ124xØ12
141x141x21502004xØ124xØ12
161x161x22002404xØ124xØ12
181x181x22002804xØ124xØ12
201x201x22003004xØ124xØ12


Quelques exemples de dimensions de tube rond.

Diamètre emboîtement (mm)Hauteur du tube (mm)Largeur base (mm)Nb. de trous de la baseNb. de trous du tube
Ø81x21501604xØ124xØ12
Ø101x21501604xØ124xØ12
Ø121x21501804xØ124xØ12
Ø141x21502004xØ124xØ12
  • pied de poteau en U sur platine : réglable ou non réglable.

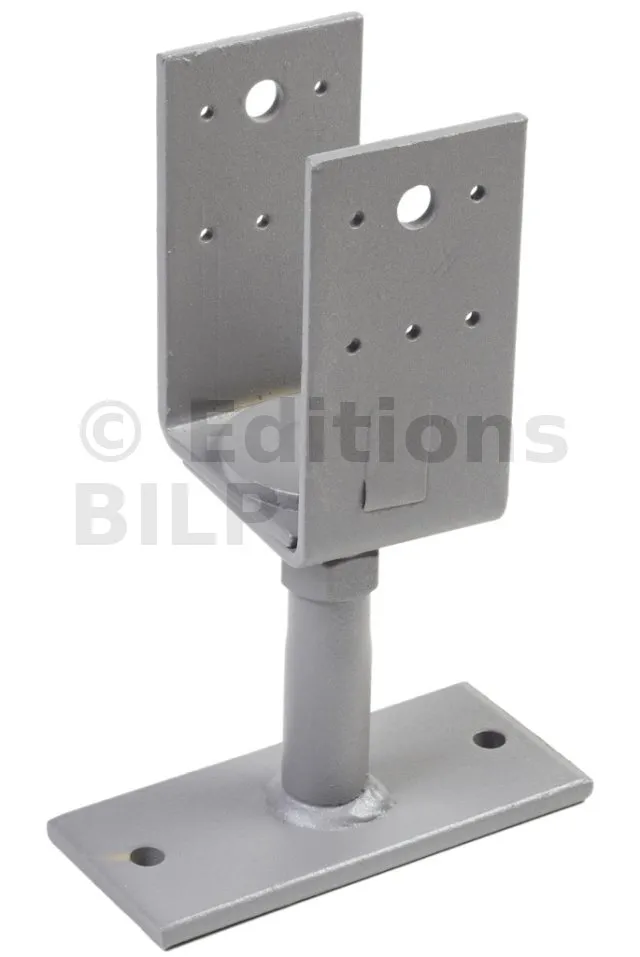

Pied de poteau réglable en U avec platine
Pied de poteau réglable en U avec platine
Pied de poteau non réglable fixe en U avec platine
Pied de poteau non réglable fixe en U avec platine
Pied de poteau à étrier
Pied de poteau à étrier

Utilisation pour auvent, pergola, véranda, terrasse, garde corps… les poteaux à fixer sont essentiellement en bois : bois massif, bois lamellé collé… et le support peut être du bois massif, bois lamellé collé, béton…

Dimension du U (mm)Dimension platine (mm)Hauteur(mm)Nb de trous de la platineNb de trous sur le U
80-120x136x7070x160x5120-1702xØ1110xØ5-2xØ13,5
120-160x136x7070x160x5120-1702xØ1110xØ5-2xØ13,5

  • pied de poteau en âme avec platine :
Pied de poteau en âme fixe
Pied de poteau en âme fixe
Pied de poteau en âme réglable
Pied de poteau en âme réglable
Vue 3d

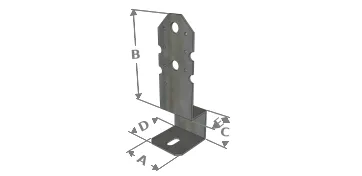

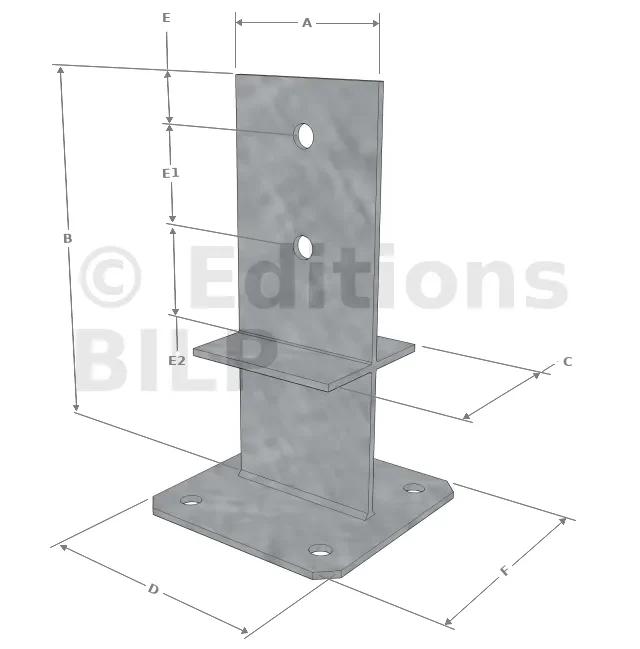

Dimensions pied de poteau en âme
Dimensions pied de poteau en âme

Ce type est conçu pour assurer une connexion discrète sur un poteau en bois. Utilisation pour auvent, pergola, véranda, terrasse, garde corps… les poteaux à fixer sont essentiellement en bois : bois massif, bois lamellé collé… et le support peut être du bois massif, bois lamellé collé, béton… son défaut est la nécessité de tailler sur quelques millimètres dans le bois. Cela peut être une tâche difficile sans scie circulaire.

A (mm)B (mm)C (mm) D (mm)E+E1+E2 (mm)F (mm)Ep (mm)Nb trous sur l’âmeNb trous à la base
601706010011410042xØ134xØ12
902308013014213042xØ134xØ12
  • pied de poteau à 4 angles :
Pied de poteau à 4 angles
Pied de poteau à 4 angles
Pied de poteau aux ailes verticales
Pied de poteau aux ailes verticales

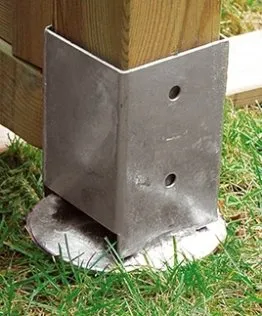

Pied de poteau carré ouvert
Pied de poteau carré ouvert

Ce type de connecteur est destiné pour les constructions légères. Très souvent, on l’utilise pour la fixation des montants de garde corps par exemple.
Pour les modèles 1 et 2 ci-dessus, le poteau est fixé sur les ailettes qui peuvent se courber sous une action externe.
Pour le modèle 3, les parties vides accueillent les sous lisses qui vont être renforcées par des équerres.
Leurs bases sont généralement escamotables.

Dimensions emboîtement (mm)Dimensions platine (mm)Nb de trous sur les ailesNb de trous sur la platine
90x90x150x2150x150x216xØ134xØ13
121x121x150x3187x1878xØ124xØ13
141x141x200x3207x2078xØ124xØ13
161x161x200x4227x2278xØ124xØ13
181x181x225x4247x2478xØ124xØ13
201x201x225x4267x2678xØ124xØ13


  • pied de poteau à deux platines : fixe ou réglable

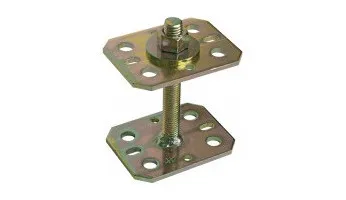

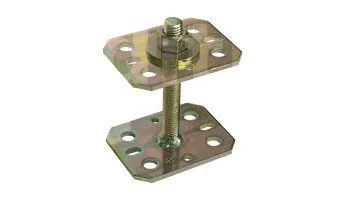

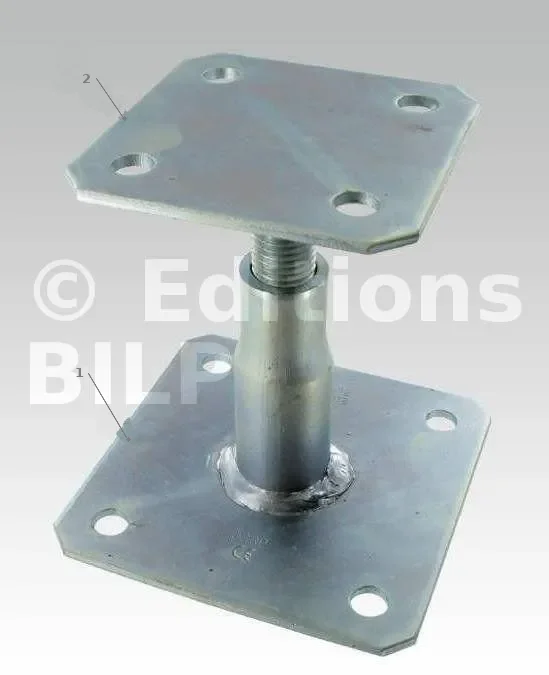

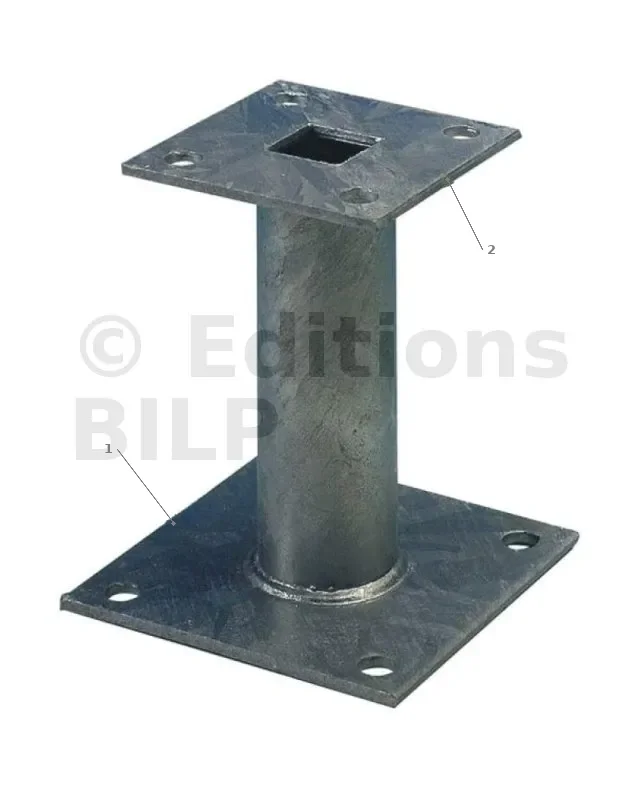

Pied de poteau réglable sur deux platines
Pied de poteau réglable sur deux platines

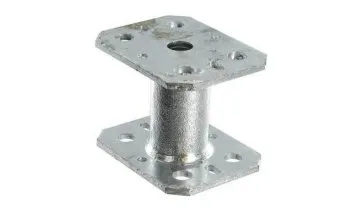

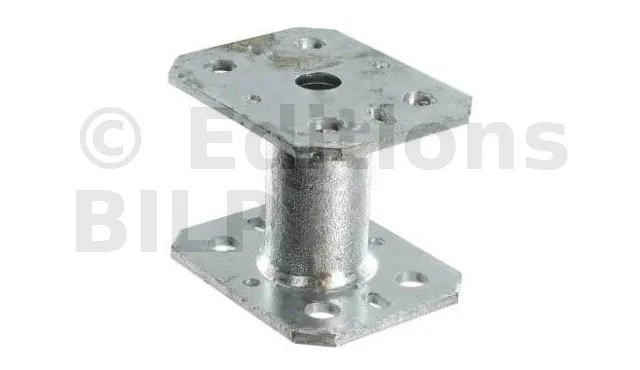

Pied de poteau fixe sur deux platines
Pied de poteau fixe sur deux platines
  • embase de poteau :
Vue 3d
Embase de poteau
Embase de poteau

Les embases permettent la fixation de poteaux sur un support stable existant (balcon, terrasse, etc.) Elles sont escamotables de par leur hauteur de repos de 20 mm du sol. Il est préférable de fixer le pied sur la dalle d’abord, puis de fixer le poteau en l’insérant dans le U. Ce pied est difficilement dissimulable mais l’ancrage est un des plus
solide.


Les embases permettent la fixation de poteaux sur un support stable existant (balcon, terrasse, etc.) Elles sont escamotables de par leur hauteur de repos de 20 mm du sol. Il est préférable de fixer le pied sur la dalle d’abord, puis de fixer le poteau en l’insérant dans le U. Ce pied est difficilement dissimulable mais l’ancrage est un des plus solide.

ABCEpNb de trous
711256056xØ7 et 8xØ11
911256056xØ7 et 8xØ11

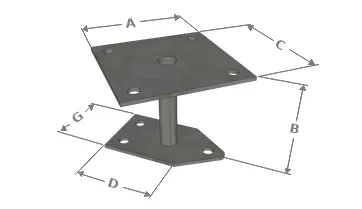

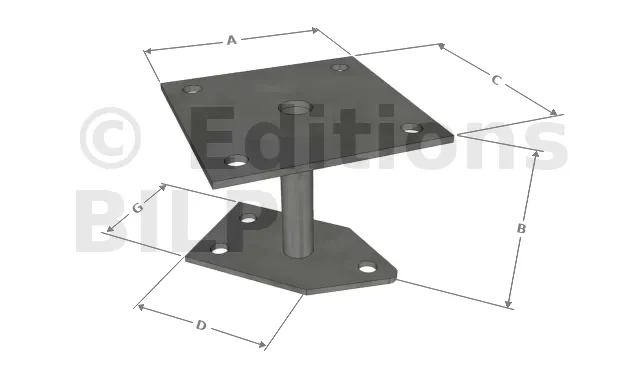

  • Pieds de poteau pour angle de dalle béton : (fixe ou réglable)
Vue 3d
Pieds de poteau pour angle de dalle béton
Pieds de poteau pour angle de dalle béton

Il est spécialement conçu pour les poteaux sur les coins grâce à sa forme adapté pour cela, mais ça n’empêche pas son utilisation pour un poteau intermédiaire et intérieur. Il ne convient que pour un poteau de section maximale 200mmx200mm. Il est à noter que le trou de perçage sur la pointe de la platine basse peut être utilisé mais dans le cas où le pied de poteau est placé au bord de la dalle, ce trou n’est plus utilisable.


ABCDGEp.Nb de trous
^^^^^^Platine hautePlatine basse
130100130857144xØ123xØ12
130150130857144xØ123xØ12

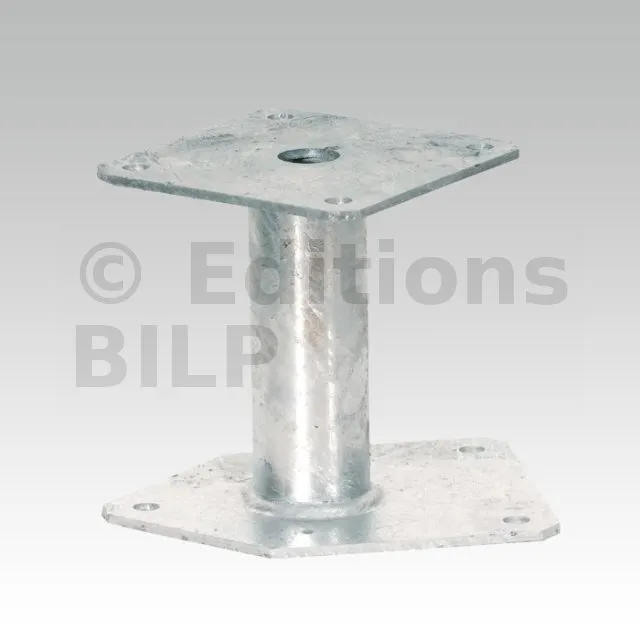

Pieds de poteau fixe pour angle de dalle béton
Pieds de poteau fixe pour angle de dalle béton
Pieds de poteau réglable pour angle de dalle béton
Pieds de poteau réglable pour angle de dalle béton

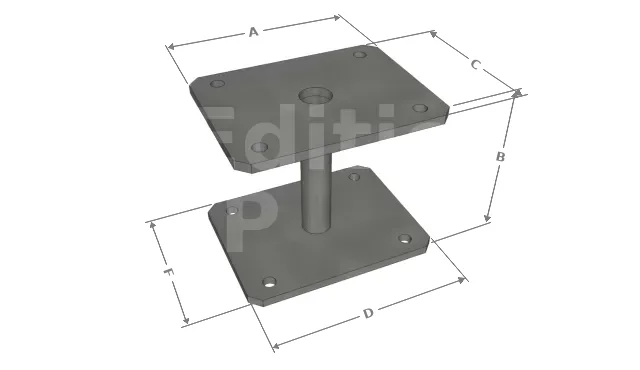

  • Pieds de poteau mini  : (fixe ou réglable)


Vue 3d

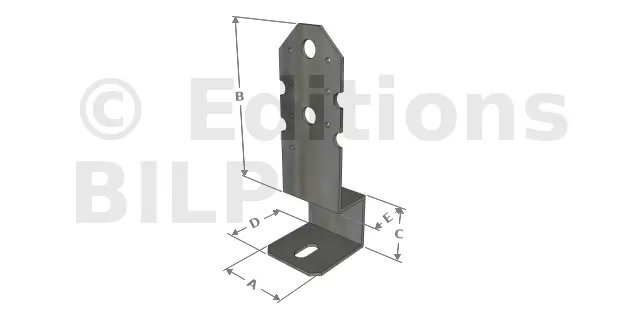

 Pieds de poteau mini
Pieds de poteau mini

Particulièrement adapter pour la fixation de rambarde en tout genre mais cela n’empêche pas une utilisation pour un poteau, il peut être fixé sur tout genre de matériaux, que soit sur du bois, l’acier ou le béton ; on peut y fixe du bois massif, du bois composite ou du lamellé coller

Pieds de poteau mini fixe
Pieds de poteau mini fixe
Pieds de poteau mini réglable
Pieds de poteau mini réglable


A B C D F Ep. Nb de trous
905070907048xØ11
907070907048xØ11
908070907048xØ11
909070907048xØ11
  • Pieds de poteau pergola
Vue 3d
 Pieds de poteau pergola
Pieds de poteau pergola

Comme son nom l’indique, il est destinée pour les poteaux de pergola en tout genre, sa forme nous change aussi des pieds de poteau standard et offre un esthétisme assez particulier pour l’ensemble de l’ouvrage. Il se fixe sur une dalle en béton et supporte un poteau en bois massif, composite ou lamellé collé. En générale, il en faut deux (02) unités pour fixer un poteau mais au-delà d’une section de 150mmx150mm, il en faudra quatre (04) unités, soit un de chaque face du poteau. Il a aussi l’avantage d’offrir un écart très réduite entre la dalle en béton et le poteau, soit de l’ordre de 50mm.


ABCDEEp.Nb de trous
^^^^^^Platine verticalePlatine horizontale
6014049623532xØ13-7xØ51xØ12x25


REMARQUE :

Ces pieds de poteau peuvent être maintenu de différente manière mais il vous revient de choisir celui qui vous convient le mieux.
cette méthode de maintient se divise en deux car il y 2 catégorie de support à fixer sur le pieds de poteau, le porteur et le porté.
Le porteur est la partie à fixer sur la maçonnerie et le porté est le poteau que le pieds de poteau doit supporté.

Dans la partie porteur, on a :

  • Vis haute performance,
  • goujon d’ancrage,
  • cheville de huisserie,
  • douille à expansion,
  • vis à béton,
  • cheville à frapper,
  • cheville longue,
  • cheville nylon,
  • scellement chimique,


Dans la partie porté, on a :

Désignation Lien Image descriptif

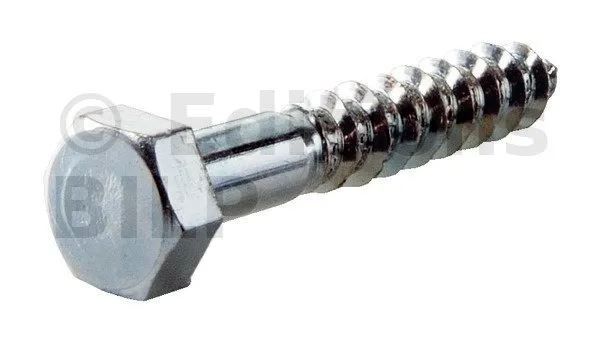

TirefondPour plus de détails, voir cet article : Les vis

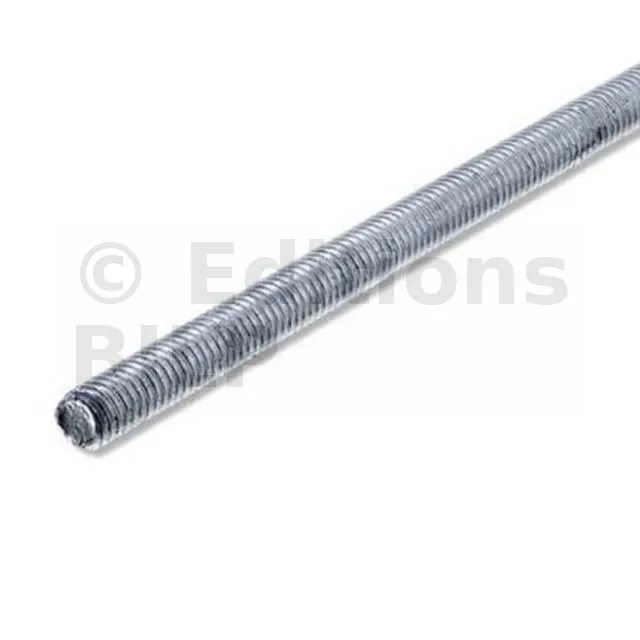

Tige filetéePour plus de détails, voir cet article : Choix de la section et de la quantité des tiges filetées (cas d’une muralière)


[...]

...Il y a une suite !
