Les équerres

Dans la construction en bois, il est souvent nécessaire d’assembler des pièces présentant un angle droit ou simplement renforcer les assemblages. On fait appel dans ce cas aux équerres de fixation qui ont l’apparence de la lettre "L". Voyons quels sont les différents types d’équerres et dans quels cas on les utilise.

Voici un extrait gratuit du guide de construction :

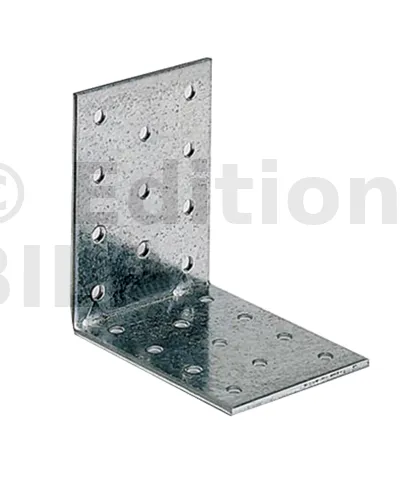

Équerre simple large
Équerre simple SIMPSON

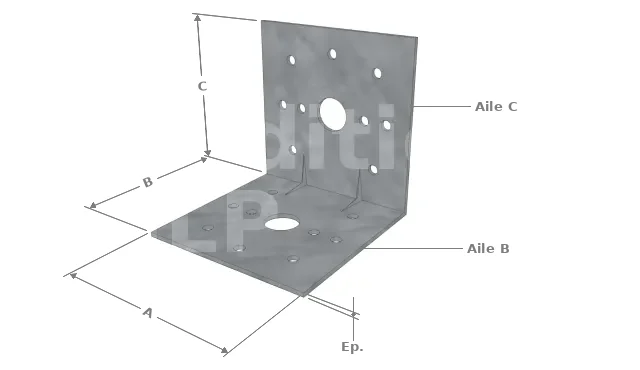

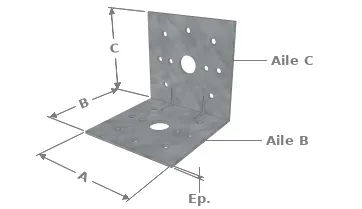

Dimension d’une équerre

Largeur A, longueur B de l’aile B, hauteur C de l’aile C et épaisseur de la pièce


Il existe différents types d’équerres répartis en deux grands groupes dont les équerres d’assemblage (dans la structure de bâtiment et autre) et les équerres de mobiliers (pour les assemblages des chaises, des armoires, fixation des mobiliers sur un mur, etc.). Ils se différencient par leurs dimensions : les équerres d’assemblage sont plus larges et plus épaisses dans la plupart des cas. Les longueurs sont les mêmes selon leur utilisation.

Pour la suite on va parler essentiellement des équerres d’assemblage ; ce qui nous intéresse.

Une équerre est faite généralement d’un alliage d’acier, avec du zinc, du laiton, inox, etc. suivant des normes dont la NF EN 10326 pour acier galvanisé S250GD + Z275. Sa mise en place peut se faire avec des vis, des boulons, des clous, des tire-fonds, etc. Elle peut être utilisée sur du bois, du béton, de l’acier, etc. Elle s’adapte aux sections normalisées des bois.

Les dimensions d’une équerre sont prises de la façon suivante : longueur des ailettes (surfaces en contact des pièces à assembler), largeur de l’équerre (ne doit dépasser la largeur de la pièce de support), et son épaisseur. Les éléments de fixation seront choisis en fonction des trous de fixation de l’équerre. Ces dimensions doivent être bien adaptées à la charge à soutenir sans dépasser la charge admissible de la pièce.

Les équerres

Plus d'infos

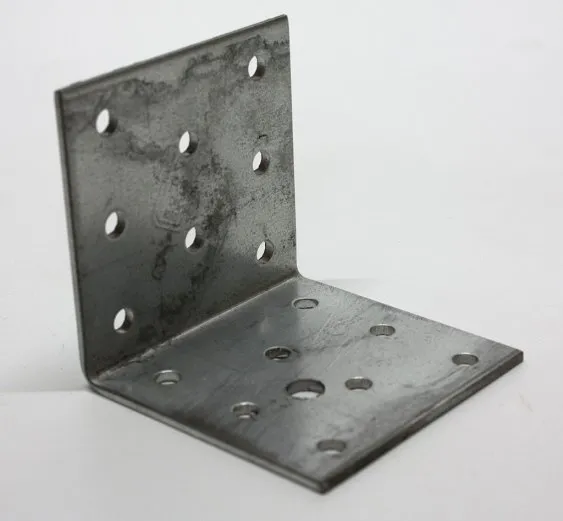

Les équerres simples

Description : une équerre simple est composée de deux ailettes B et C et différents trous pour pouvoir la fixer directement sur les pièces à assembler.

Domaine d’utilisation : essentiellement utilisé dans l’assemblage en bois et sur support bois : les montants sur les lisses, les chevrons sur les poutres, tous types de renforcement d’assemblage ... bois massif, lamellé collé, composite, etc.

A titre indicatif, ci-dessous quelques dimensions d’équerre tirés du catalogue 2006 de chez Simpson.

(Dimension en mm)

ModèleA B C Ep.
ES10/404060602,5
ES10/606060602,5
ES10/808060602,5
ES10/10010060602,5
ES10/12012060602,5
ES10/14014060602,5
ES10/16016060602,5
ES11/404080802,5
ES11/606080802,5
ES11/808080802,5
ES11/10010080802,5
ES11/12012080802,5
ES11/14014080802,5
ES11/16016080802,5
ES11/18018080802,5
ES11/20020080802,5

Équerres Simples

Plus d'infos

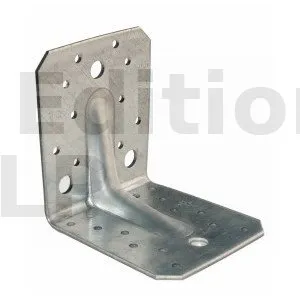

Les équerres renforcées

Description : une équerre renforcée diffère de la simple par l’existence d’un renforcement au niveau de l’angle droit de la partie apparente de la pièce. Ce renfort accroît la résistance mécanique de cet accessoire lui permettant de travailler sur les parties en charge d’une structure.

Domaine d’utilisation : elle peut être fixée sur un élément porteur tel du bois massif, lamellé collé, béton, acier, ... assemblé avec du bois massif, composite, ferme triangulée, profilée acier, ... .



Comme pour les dimensions types des équerres simples, on vous montre ici quelques exemples de dimension de chez Simpson.

(Dimension en mm)
| Modèle |A | B | C | Ep. |
| E5/1,5 | 65 | 75 | 48 | 1,5 |
| E5/1,5/11,22/11 | 65 | 75 | 48 | 1,5 |
| E5/2 | 65 | 75 | 48 | 2 |
| E2/2,5/7090 | 65 | 90 | 90 | 2,5 |
| E2/2,5/7091 | 65 | 88 | 88 | 2,5 |
| E9S/2,5 | 65 | 90 | 150 | 2,5 |
| E9/2,5 | 65 | 150 | 150 | 2,5 |
| E4/2,5 | 75 | 100 | 60 | 2,5 |
| E6/2,5 | 75 | 120 | 60 | [...]
