A part les connecteurs sus-cités, il existe encore d’autres modèles plus faciles à mettre en œuvre selon la situation : connecteurs plats, connecteurs irréguliers, etc. Ces deux éléments jouent le rôle d’assemblage et renforcement de fixation entre bois. Ils sont généralement utilisés en charpente.

Voici un extrait gratuit du guide de construction :

Les connecteurs ont pour fonction d’assembler deux ou plusieurs pièces de bois dans une construction, généralement en charpente, en plancher, ossature de mur, etc. Le premier d’entre eux étant le connecteur métallique plat, c’est-à-dire des plaques perforées simples. Viennent ensuite les connecteurs irréguliers.

Connecteur plat

Le connecteur plat est utilisé pour l’assemblage de poteaux-poutres, d’éléments d’une ferme, de chevrons et pannes, pour le renforcement des aboutages, etc. Selon sa dimension, il peut assembler deux ou plusieurs pièces en une seule fois. Il est fait en métal, en acier galvanisé ou en aluminium, de forme rectangulaire avec une épaisseur de 1,5 à 3 mm. Il est muni ou non de griffes pour s’accrocher sur le bois.



On le fixe à l’aide de pointes crantées ou de vis autoforeuses.

Voici un tableau listant les modèles courants sur le marché :

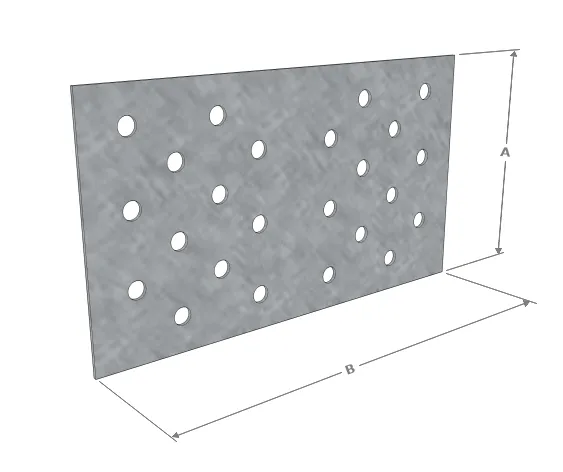

A B Ep. Perçage en mm
40 120 1,5 9ø5
60 160 1,5 20ø5
60 200 1,5 25ø5
80 180 1,5 32ø5
80 220 1,5 39ø5
80 240 1,5 42ø5
100 140 1,5 32ø5
100 220 1,5 50ø5
100 240 1,5 54ø5
120 220 1,5 61ø5
120 360 1,5 72ø5
140 200 1,5 59ø5
140 240 1,5 76ø5

Connecteur irrégulier

Sur le marché ou en commande spéciale, on peut trouver plusieurs formes de connecteurs métalliques. Il faut faire très attention surtout sur l’alliage et l’épaisseur des connecteurs car cela influe dans la charge que peut supporter les pièces assemblées. Il faut, pour éviter toute mauvaise surprise, consulter les avis techniques du fabricant.

Voici quelques illustrations montrant des connecteurs irréguliers.

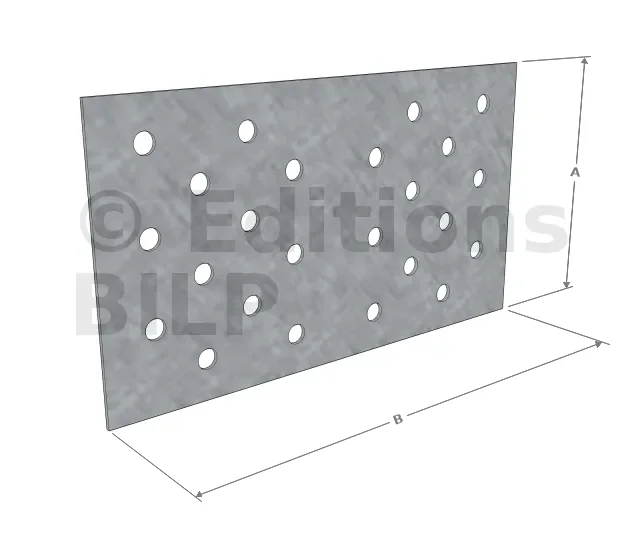

Connecteur plat à quatre directions

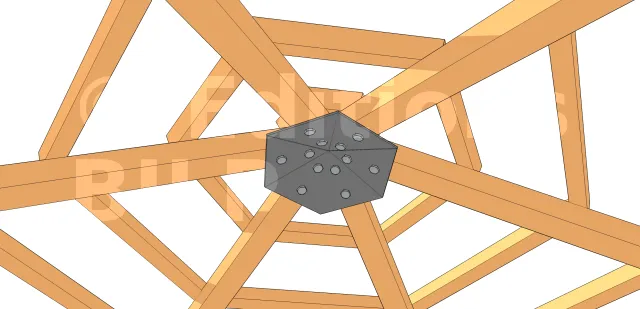

Connecteur métallique à la pointe d’une charpente d’un kiosque


[...]
