FSB60x : Fixation du kit parclose SAM-KIT

bruno

Voici un extrait gratuit du guide de construction :

Ce kit permet aux lames de bardage d’une construction en bois d’être orientables, laissant ainsi la lumière du soleil entrer à l’intérieur de la construction. Le cas contraire est aussi possible si vous souhaitez empêcher l’éclairage naturel d’entrer afin de réduire la luminosité à l’intérieure de la construction.

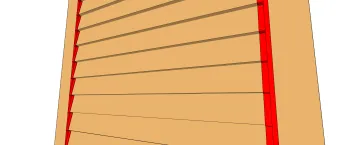

Lame de bois orientable en position fermée

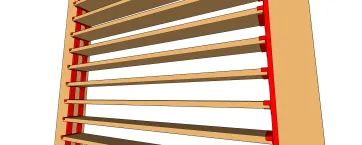

Lame de bois orientable en position ouverte à 45°

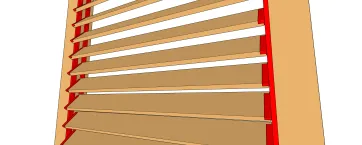

Lame de bois orientable ouverte


Il faut savoir que le kit parclose est fixé en extérieur. De ce fait, il est exposé à toutes les intempéries et autres agressions environnementales. Ainsi, il faudra utiliser des vis en inox. Principalement, dans le cas d’une fixation sur du bois, on utilise des vis à bois à tête fraisée D5 de type vis à filetage partiel à tête fraisée mais il arrive aussi que le cas d’une fixation sur du béton se présente. Toutefois c’est beaucoup plus rare mais dans ces circonstances, il faudra utiliser des vis MULTI-MONTI D5 de type vis HECO MULTI MONTI à tête fraisée.

Pour être sûr de bien fixer ce kit de parclose, il est indispensable de placer les fixations à la bonne distance. Cette distance ne doit pas être ni trop grande pour risquer une insuffisance de fixation, ni trop petite pour éviter un surplus de fixation qui alourdira la structure et provoquera une augmentation du prix de la facture des matériaux. Heureusement, sur ce genre de kit, il existe des trous spécialement conçus pour le fixer. Normalement, il y a cinq trous de vis sur un parclose. Comme un kit comprend deux parcloses, il faut en tout 10 vis pour fixer le kit en entier.

Il faut noter qu’il faudra fixer le kit sur le poteau. C’est après que l’on placera une à une les lames sur les porte-lames. Il faut, de préférence, commencer à partir du haut et continuer vers le bas.

Une longueur d’ancrage de 30 mm au minimum dans le bois est nécessaire pour pouvoir exploiter au mieux les capacités des vis.

Pour plus de détails sur ces éléments de fixation, voir notre article concernant les vis.

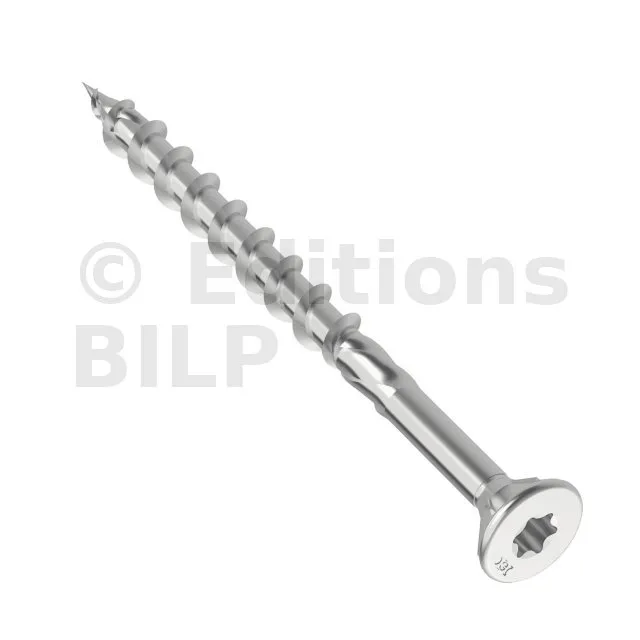

Vis INOX à filetage partiel et tête fraisée, A2 ou A4

Plus d'infos

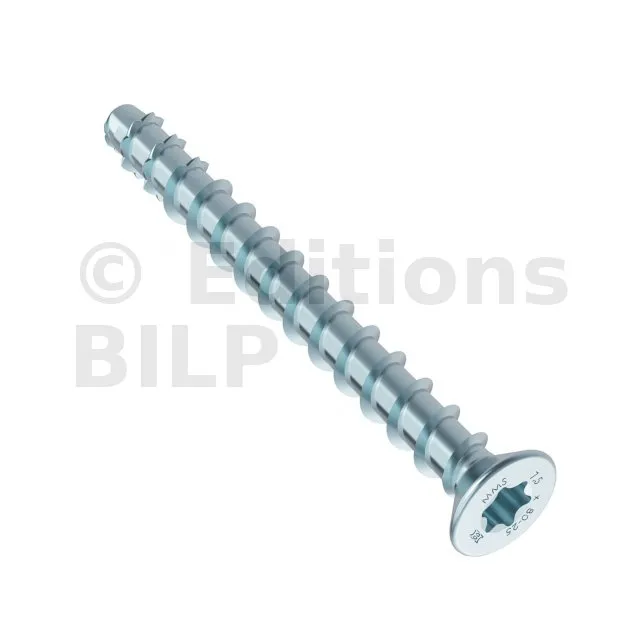

HECO MULTI-MONTI à tête fraisée

Plus d'infos

[...]

...Il y a une suite !


Pour lire la suite de l'article, devenez Membre

  • Ainsi vous découvrirez :
  • Et de nombreuses illustrations haute-définition :
  • Lame de bois orientable en position fermée

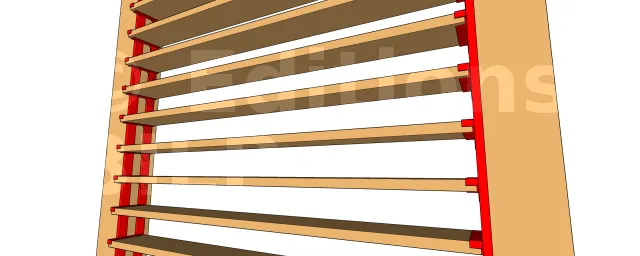

  • Lame de bois orientable en position ouverte à 45°

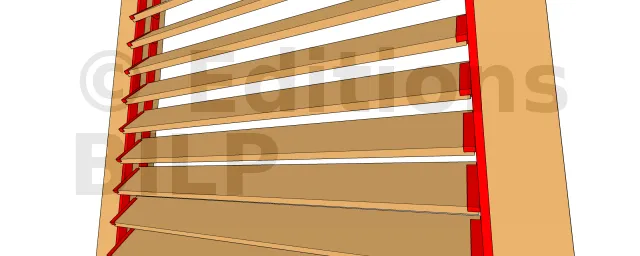

  • Lame de bois orientable ouverte
