FBM60x : Fixation d’une muralière sur un mur en maçonnerie pleine

bruno

Voici un extrait gratuit du guide de construction :

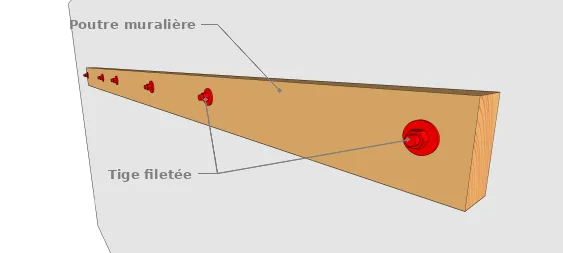

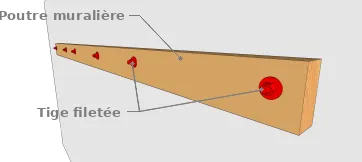

Fixation avec des tiges filetées

La fixation d’une panne muralière peut se faire à l’aide de tiges filetées, avec rondelle et écrou, scellées au scellement chimique ou encore avec des vis HECO MULTI MONTI TimberConnect.

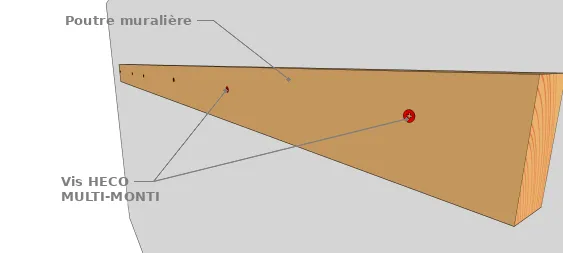

Fixation avec des vis HECO MULTI-MONTI TimberConnect



Gamme de performance Désignation Résistance à la traction Résistance au cisaillement
FBM600 Vis HECO MULTI-MONTI TimberConnect 7,5 x 100 mm 2,6 kN 3,4 kN
FBM601 Tige filetée D8 avec rondelle D8 et écrou D8 scellée au scellement chimique 9,00 kN 5,00 kN
FBM602 Tige filetée D10 avec rondelle D10 et écrou D10 scellée au scellement chimique 14,00 kN 7,00 kN
FBM603 Vis HECO MULTI-MONTI TimberConnect 10 x 130 mm 4,9 kN 7,9 kN
FBM604 Tige filetée D12 avec rondelle D12 et écrou D12 scellée au scellement chimique 21,00 kN 10,00 kN
FBM605 Vis HECO MULTI-MONTI TimberConnect 12 x 160mm 6,5 kN 11,3 kN

Pour plus de détails sur ces éléments de fixation, voir les articles concernant le choix de la section et de la quantité des tiges filetées (cas d’une muralière), choix de la section et de la quantité des vis (cas d’une muralière) et la pose de la panne muralière par vis HECO MULTI-MONTI TimberConnect.

Rondelles plates

Plus d'infos

Écrous hexagonaux

Plus d'infos

Tiges filetées

Plus d'infos

HECO MULTI-MONTI TimberConnect

Le conseil de Bruno
La TimberConnect est recommandée pour la fixation de pièce de bois contre du béton.
Regardez ma vidéo en bas de cette page,
vous comprendrez alors tout l'intérêt de cette vis.

Plus d'infos


[...]

...Il y a une suite !
