Voici un extrait gratuit du guide de construction :

Les différentes techniques de fixation d’une poutre sur un plot en béton

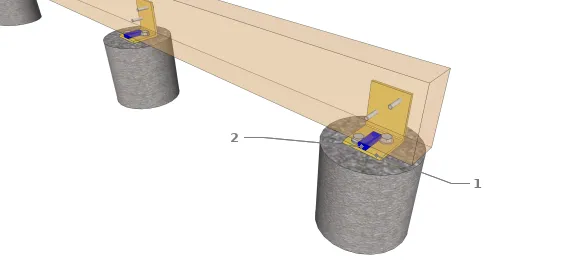

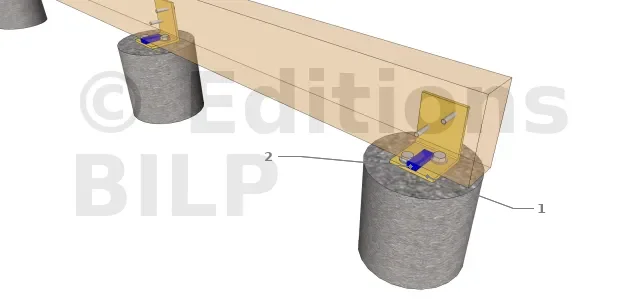

Technique 1 : Cornière métallique
  • 1 : Cornière métallique

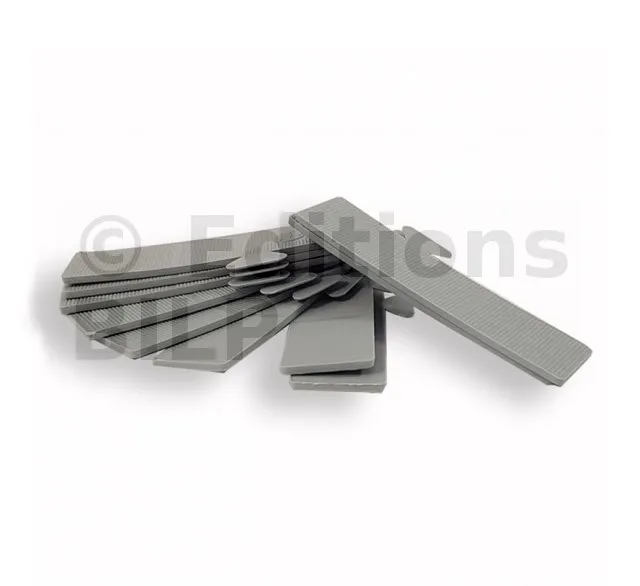

  • 2 : Cale en plastique

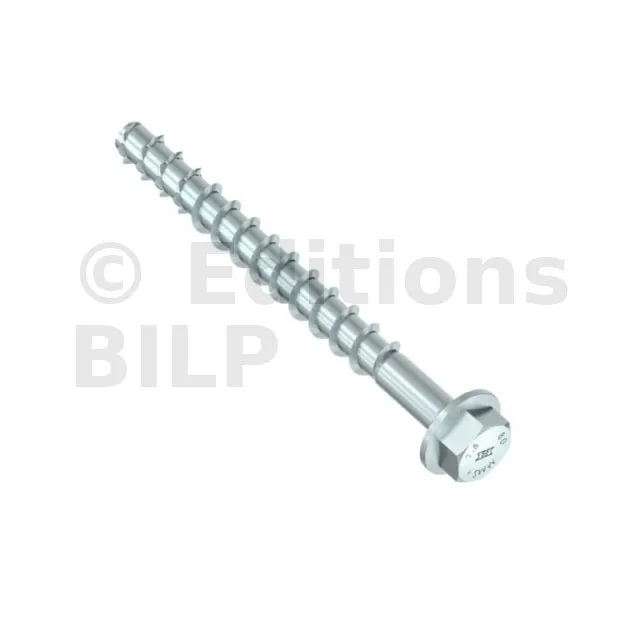

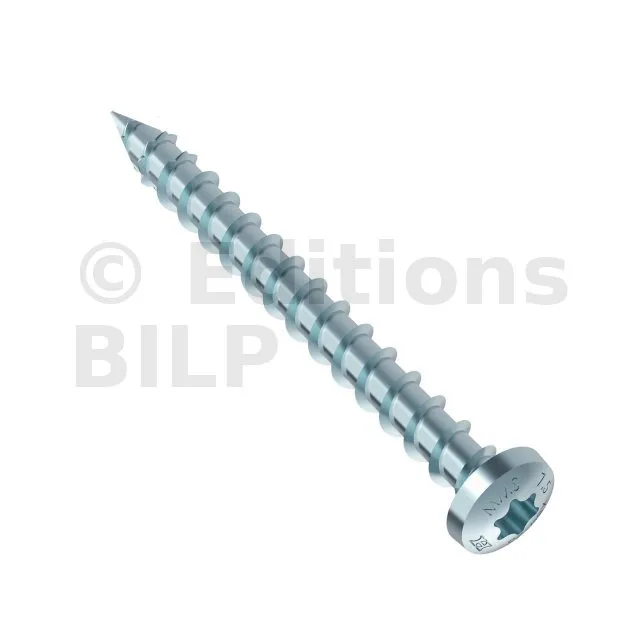

C’est la plus économique des fixations. La poutre est fixée sur le plot en béton par des vis à béton, des chevilles à frapper, des goujons métalliques ou par scellement chimique. Pour ce qui est de la fixation au niveau de la poutre, on utilise des tirefonds ou des vis selon les trous prévus sur la cornière. Des cales en plastique sont nécessaires pour ajuster l’horizontalité de la poutre et aérer sa sous-face.

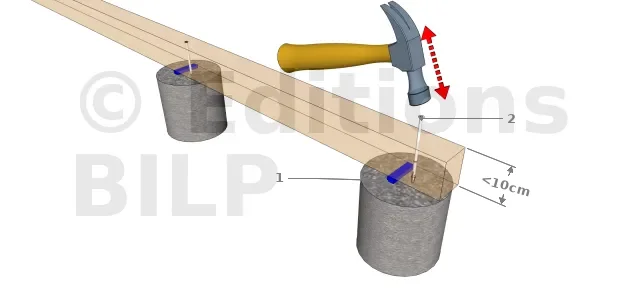

Technique 2 : Cheville à frapper
  • 1 : Cale en PVC
  • 2 : Cheville à frapper

Elles ne conviennent que pour les poutres de faible hauteur, c’est-à-dire une hauteur inférieure à 10 cm. Tout comme la technique précédente, des cales en PVC sont nécessaires pour éviter tout contact de la poutre avec le plot en béton.

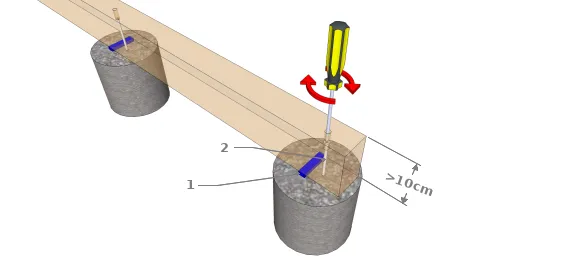

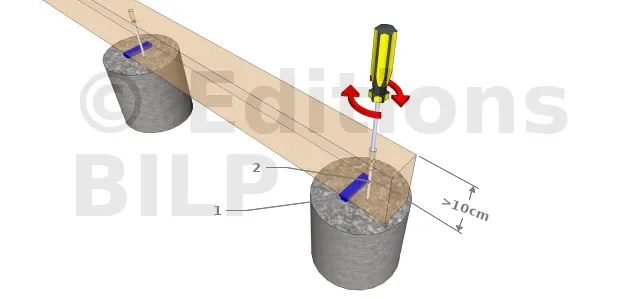

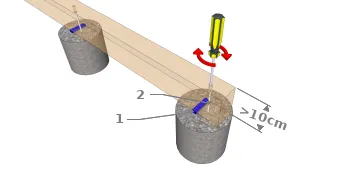

Technique 3 : Vis à bois traversante
  • 1 : Cale
  • 2 : Vis à bois

Cette fixation permet l’utilisation d’une poutre d’une hauteur un peu plus grande que la méthode précédente car elle permet la pratique de trou borgne dans la poutre afin d’insérer la vis à l’intérieur.

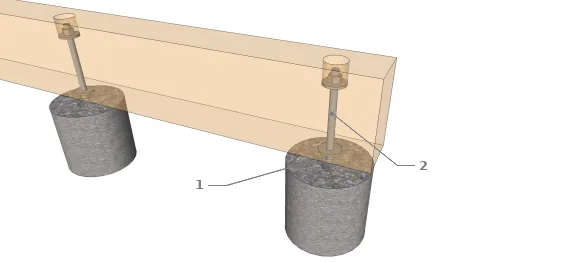

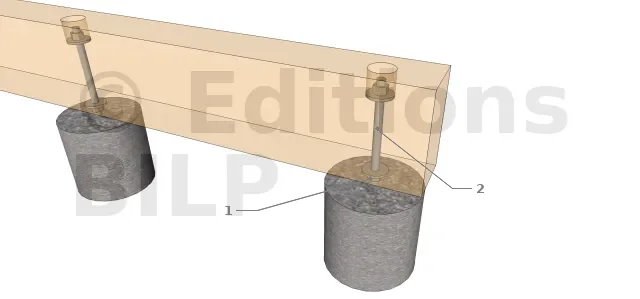

Technique 4 : Tige filetée scellée
  • 1 : Écrou pour un ajustage de niveau
  • 2 : Tige filetée

Cette technique a une mise en œuvre plus délicate que les autres puisqu’il faut aligner toute les tiges filetées à l’aide d’un cordeau et vérifier la verticalité avec un niveau à bulle. Toutefois, elle permet un ajustement de la verticalité grâce à l’écrou placé en dessous de la sous-face de la poutre. De ce fait, les plots ne seront pas obligatoirement au même niveau. Il est à noter que la résistance de cette technique à l’arrachement dépend beaucoup de la résine utilisée dans le scellement.

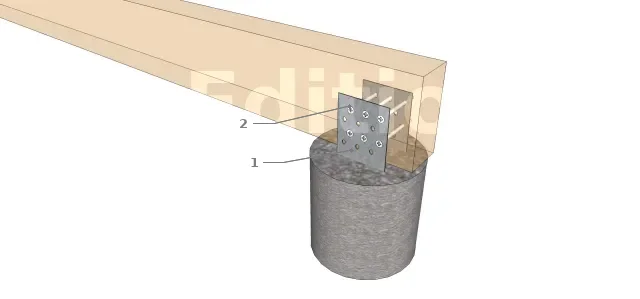

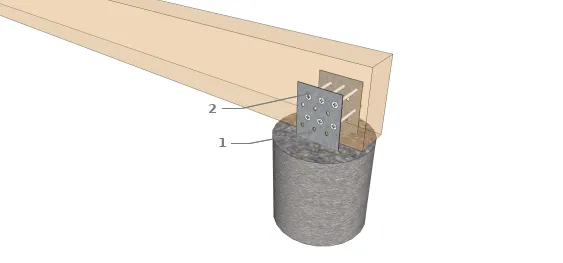

Technique 5 : Connecteur scellé
  • 1 : Connecteur métallique
  • 2 : Vis

La technique consiste à fixer un connecteur plat dans le plot en béton au moment du coulage. Pour cela, on peut procéder de deux manières différentes : soit on effectue la mise en œuvre du plot puis on y insère le connecteur métallique, soit on fixe le connecteur directement sur la poutre et c’est après que l’on effectue la mise en œuvre des plots. Dans les deux cas, il faut veiller avec minutie que la poutre est bien à l’horizontale.

Gamme de performanceTechnique Réalisation Résistance à la traction
FBM0001Cornière 100 mm x 100 mm x 10 mm fixée avec 4 vis à béton D6 sur le plot4 kN
2Cheville à frapper D80,6 kN
3Vis à bois D81 kN
4NR-
5NR-

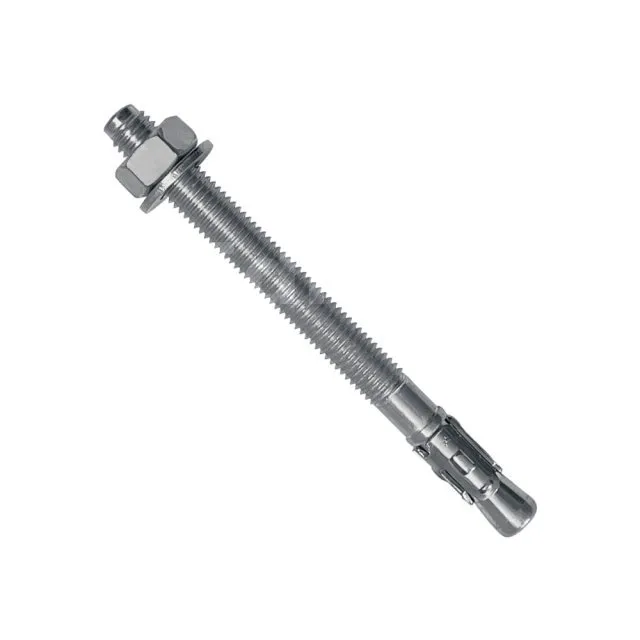

FBM0011Cornière 100 mm x 100 mm x 1 0mm fixée avec 2 goujons d’ancrage D811kN
2NR-
3NR-
4Tige filetée D1014 kN
5Connecteur de dimension 40 mm x 120 mm x 1,5 mm fixé avec 5 vis D5 sur le bois13kN
FBM0021Cornière 120 mm x 120 mm x 10 mm fixée avec 2 goujons d’ancrage D1224kN
2NR-
3NR-
4Tige filetée D1221 kN
5Connecteur de dimension 60 mm x 160 mm x 1,5 mm fixé avec 10 vis D5 sur le bois20 kN
FBM0031Cornière 120 mm x 120 mm x 10 mm fixée avec 2 goujons d’ancrage D1634 kN
2NR-
3NR-
4Tige filetée D1638 kN
5Connecteur de dimension 120 mm x 220 mm x 1,5 mm fixé avec 30 vis D5 sur le bois40 kN
FBM0041Cornière 150 mm x 150 mm x10 mm fixée avec 2 tige filetées D1242 kN
2NR-
3NR-
4Tige filetée D2054 kN
5Connecteur de dimension 120 mm x 160 mm x 2 mm fixé avec 22 vis D5 sur le bois53kN

NR : Non Réalisable
