C’est un assemblage destiné à la fixation de deux pièces de bois perpendiculaires pour un usage général dans une construction bois. Pour la fixation, on peut utiliser des vis ou des équerres de fixation. Toutefois, d’autres fixations sont susceptibles d’être utilisées pour cet assemblage. Vous pourrez les retrouver dans cet article.

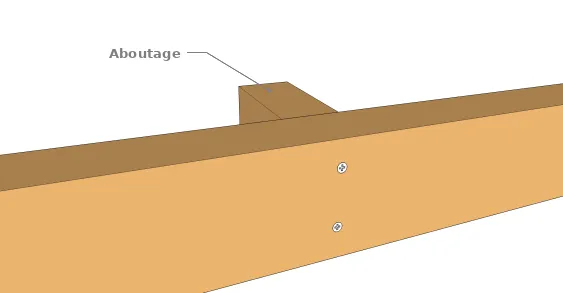

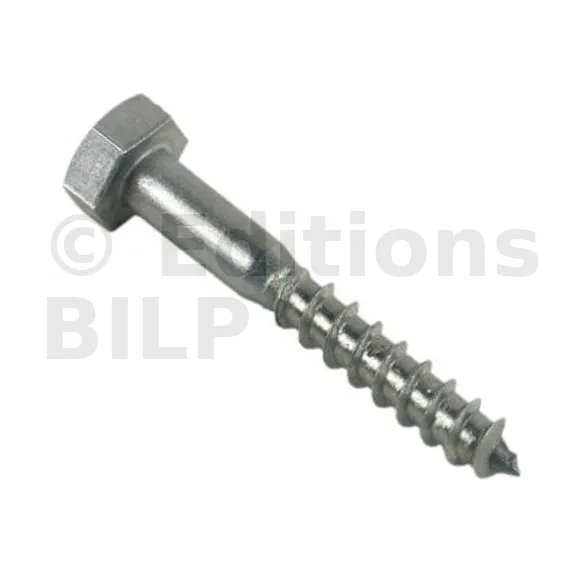

- Technique 1 : la fixation par des vis : dans ce type d’assemblage, quand il s’agit de fixation bois sur bois, les vis sont incontournables. En effet, elles ont l’avantage de permettre un montage et un démontage très facile. Afin d’avoir une bonne emprise de fixation, il faudra une longueur d’ancrage de 30mm au minimum dans la pièce de bois à fixer.

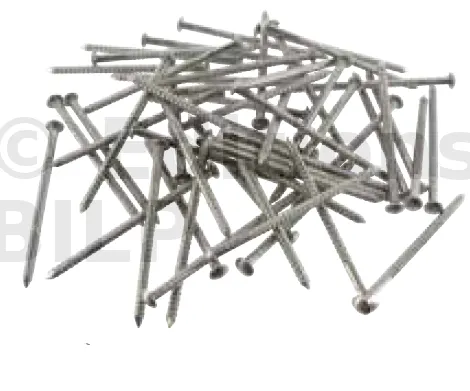

- Technique 2 : la fixation par des pointes : tout comme la technique précédente, cette fixation est aussi incontournable dans un assemblage de bois sur bois. Cependant, la différence réside dans le fait que la pointe est une fixation définitive et ne permet donc pas un démontage. Afin d’avoir une bonne emprise de fixation, il faudra une longueur d’ancrage de 30mm au minimum dans la pièce de bois à fixer.

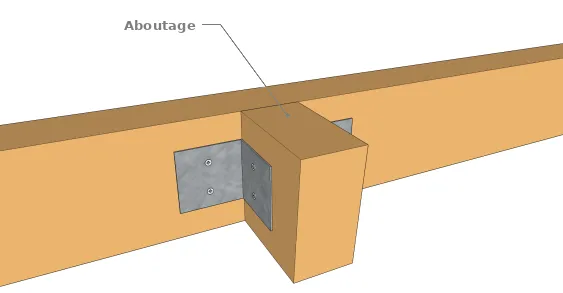

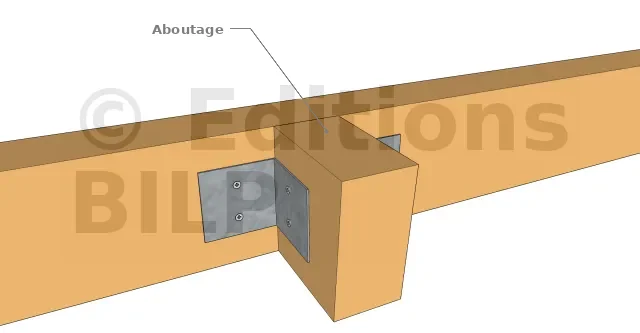

La fixation par des équerres : elles sont spécialement adaptées pour un assemblage de bois perpendiculaires l’un contre l’autre. Elles sont fixées par des pointes D4 ou des vis D5 avec une longueur d’ancrage de 30mm au minimum.
| Gamme de performance | Techniques | Désignation | Résistance de traction | Résistance au cisaillement |
|---|---|---|---|---|
| FBB270 | 1 | 1 vis D6 | 2,81 kN | 1,81 kN |
| ^ | 2 | 1 Clous D3,5 | 0,91 kN | 1,98 kN |
| 3 | Surdimensionnée | - | - | |
| FBB271 | 1 | NR | - | - |
| 2 | 1 Clous D4 | 0,98 kN | 2,19 kN | |
| 3 | Surdimensionnée | - | - | |
| FBB272 | 1 | 1 tirefond D8 | 3,54 kN | 3,01 kN |
| ou 2 vis D6 | 5,62 kN | 3,62 kN | ||
| 2 | 2 Clous D3,5 | 1,82 kN | 3,96 kN | |
| 3 | Équerre de fixation 40x60x60 ép. 2,5mm fixée avec 3x3 pointes ou vis | 3,10 kN | 3,10 kN | |
| FBB273 | 1 | 1 tirefond D10 | 5,45 kN | 4,56 kN |
| 2 | 2 Clous D4 | 1,96 kN | 4,38 kN | |
| 3 | Équerre de fixation 40x80x80 ép. 2,5mm fixée avec 5x4 pointes ou vis | 2,80 kN | 4,60 kN | |
| FBB274 | 1 | 2 tirefonds D8 | 7,08 kN | 6,02 kN |
| ou 4 vis D6 | 11,24 kN | 7,24 kN | ||
| 2 | 3 clous D4 | 2,94 kN | 6,57 kN | |
| 3 | Équerre de fixation 60x60x60 ép. 2,5mm fixée avec 5x5 pointes ou vis | 4,90 kN | 7,40 kN | |
| FBB275 | 1 | 3 tirefonds D10 | 16,35 kN | 13,68 kN |
| 2 | NR | - | - | |
| 3 | Équerre de fixation 80x80x80 ép. 2,5mm fixée avec 10x8 pointes ou vis | 6,30 kN | 13,50 kN | |
| FBB276 | 1 | 4 tirefonds D10 | 21,80 kN | 18,24 kN |
| 2 | NR | - | - | |
| 3 | Équerre de fixation 100x80x80 ép. 2,5mm fixée avec 13x10 pointes ou vis | 5,80 kN | 19,40 kN |
Pour plus de détails sur ces éléments de fixation, voir les vis et les équerres.
Comment déterminer la gamme de performance adéquate ?
On peut déterminer la gamme de performance adéquate pour un assemblage en calculant la charge à laquelle la fixation sera soumise. Dans ce cas de figure, on a d’abord le poids propre de l’élément en bois à fixer et ensuite la charge qui vient s’installer sur cet élément qui travailleront en cisaillement. Ainsi, une fois ces deux valeurs calculées et sommées, on multipliera la valeur obtenue par un facteur de sécurité de l’ordre de 2. Ensuite, il suffit de voir sur notre tableau la gamme de performance avec une résistance de cisaillement supérieure à cette valeur.
- Pour calculer le poids de l’élément, il suffit de multiplier la masse volumique du bois par les sections du bois et sa longueur.
Exemple : On a une poutre en bois de classe de résistance C18 en porte-à-faux, de 75 x 150 mm de section, avec une longueur de 40 cm.
En sachant que la masse volumique du bois de classe C18 est de 380 kg/m3, son poids est donc :
380 x 0,075 x 0,150 x 0,400 = 1,71 daN
- Pour calculer la charge supportée par l’aboutage, elle est déterminée en fonction de la nature de l’élément qui repose au-dessus de l’aboutage. Cela peut par exemple être une toiture. Dans ce cas, il vous suffit d’utiliser notre outil de calcul.
Exemple : On a une toiture en tuile petit moule sans plafond ni isolant. La construction se trouve dans le département d’Ardèche. Après avoir fait les calculs sur l’outil de calcul, on a une charge totale de toiture de 165 daN/m². La distance entre deux aboutages étant de 1m et la charge de toiture sur un aboutage est de 1,00 x 0,40 x 165 = 66 daN
La charge totale que devra supporter la fixation est donc : 1,71 + 66 = 67,71 daN ou 0,6771 kN
Pour être sûr de notre fixation, nous allons adopter un facteur de sécurité de l’ordre de 2, ce qui nous fait une charge totale de (0,6771 x 2) = 1,3542 kN. On peut donc en conclure que la gamme de performance FBB270 est amplement suffisante pour cet assemblage.
