FBB26x : Fixation des montants d’ossature

Voici un extrait gratuit du guide de construction :

Pour la fixation des montants, on utilise généralement des vis à chaque extrémité du montant.

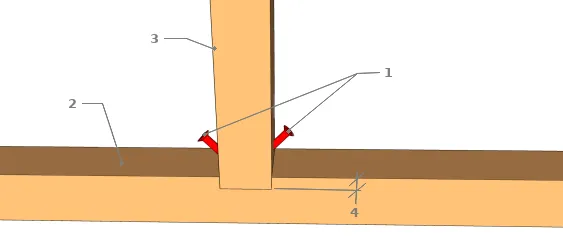

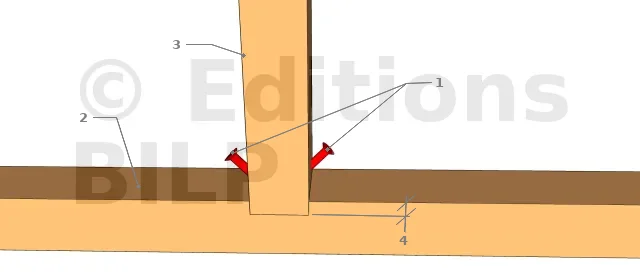

Fixation des montants à la lisse basse
  • 1 : Fixations
  • 2 : Lisse basse
  • 3 : Montant
  • 4 : Encoche mi-bois (facultative)

Fixation des montants à la lisse basse par des vis inclinés à 45°. C’est la méthode à utiliser si la lisse est fixée au sol avant la fixation du montant, dans le cas où le panneau de mur est monté au fur et à mesure en place.

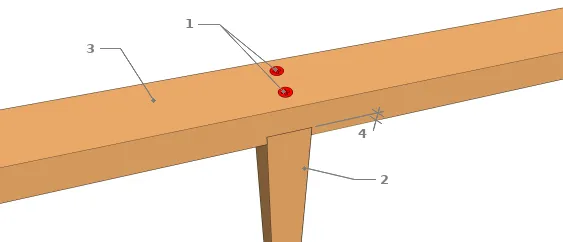

Fixation des montants aux lisses, méthode en préfabrication
  • 1 : Fixations
  • 2 : Montant
  • 3 : Lisse haute
  • 4 : Encoche mi-bois (facultative)

C’est la méthode à utiliser si le panneau est préfabriqué avant d’être élevé en place. Si l’ossature est montée au fur et à mesure en place, cette méthode concerne aussi la lisse haute.

Les encoches mi-bois

L’encoche mi-bois est une disposition permettant d’assurer un entraxe régulier et une meilleure tenue des montants dans les lisses, notamment pendant la construction du mur. Quand les panneaux de contreventement sont fixés à l’ossature, ce sont eux qui assurent la rigidité de l’ossature. Alors, le rôle des encoches est plus discutable. Bien que facultatives, nous vous conseillons tout de même de réaliser les encoches mi-bois. Pour la réalisation de ces encoches, consultez cet article.

Gamme de performance Désignation Résistance à la traction Résistance au cisaillement
FBB2601 vis à bois D52,04 kN1,50 kN
2 pointes annelées D41,76 kN4,08 kN
FBB2611 vis à bois D62,81 kN1,81 kN
3 pointes annelées D42,64 kN6,12 kN
FBB2622 vis à bois D54,08kN3,00 kN
5 pointes annelées D3,74,10 kN9,20 kN
FBB2632 vis à bois D65,62kN3,68 kN
6 pointes annelées D45,28 kN12,24 kN

Remarque : Il est tout de même à noter que pour bien choisir la longueur de la vis ou de la pointe adéquate et garantir ainsi la fixation, il faut compter un ancrage dans le bois de 30 mm au minimum.

Pour plus de détails sur ces éléments de fixation, voir les vis et les clous.

Nous disposons également de cet article qui est un analogue de celui-ci mais qui traite de pièces plus légères.


Vis bois à tête fraisée

HECO-UNIX-PLUS, empreinte TORX, la vis avec filetage total à effet de contraction et pointe « plus »

Plus d'infos

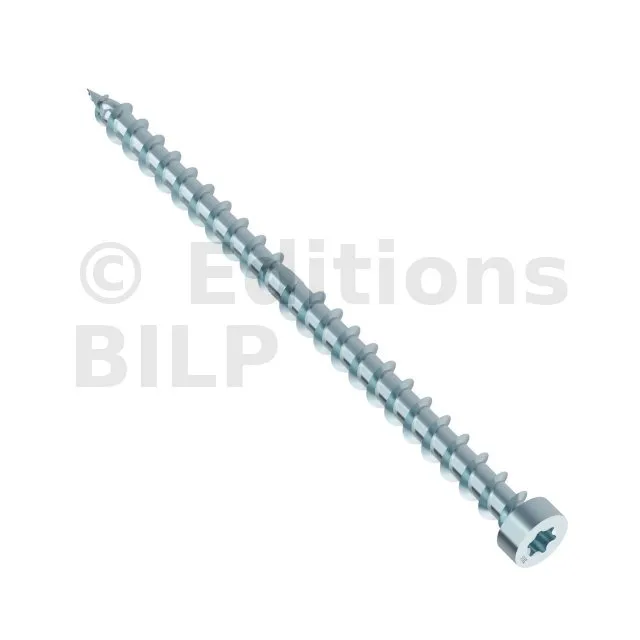

Vis bois, à tête ronde large

HECO-TOPIX, la vis des PROs de l’ossature-bois

Plus d'infos

Vis bois de renforcement CombiConnect

HECO-TOPIX-CombiConnect

Plus d'infos

Pointes Annelées

Plus d'infos

[...]

...Il y a une suite !
