FBB25x : Fixation des linteaux de porte et fenêtre

Bruno, Rindra

Voici un extrait gratuit du guide de construction :

Pour la fixation des linteaux de porte ou de fenêtre, on utilise généralement des vis ou tout simplement des clous.

Technique 1 :

La fixation par des vis : c’est la méthode de fixation la plus courante dans une construction bois. On peut utiliser la vis de deux manières pour fixer un linteau : soit on la fixe sur la face de dessus du linteau, soit on la fixe sur le bout du linteau comme dans les images ci-dessous.

Vue 3d

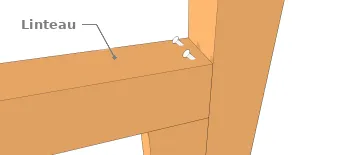

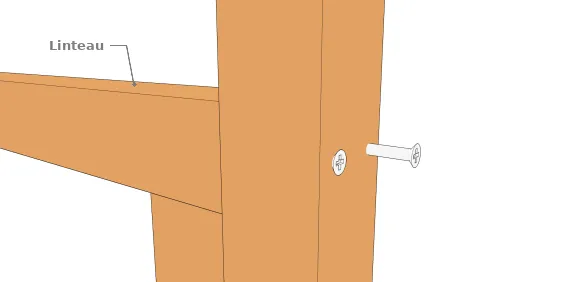

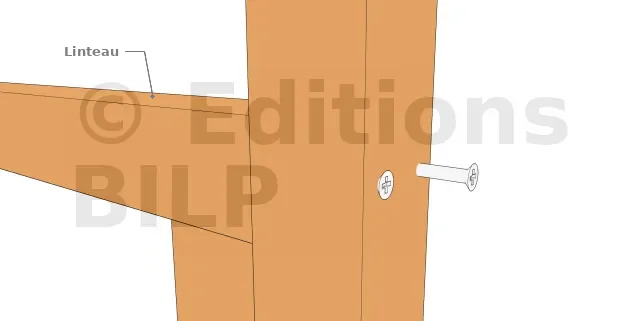

Fixation d’un linteau par des vis
Fixation d’un linteau par des vis

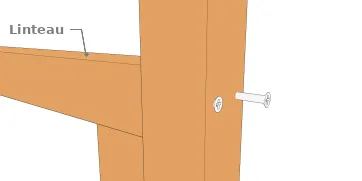

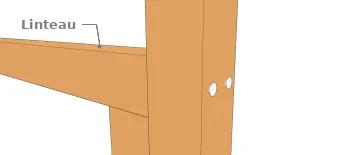

Fixation d’un linteau par des vis

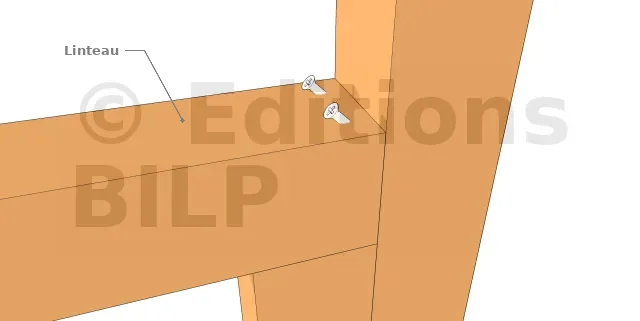

Fixation d’un linteau par des vis


Technique 2 :

La fixation par des pointes : c’est la méthode de fixation la plus ancienne de toutes, elle est utilisée depuis des siècles. On peut l’utiliser ici soit par la face de dessus du linteau, soit par l’une des deux faces latérales ou tout simplement par le bout du linteau comme présenté dans les images ci-dessous.

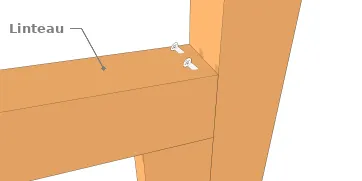

Fixation par des pointes sur la face de dessus du linteau

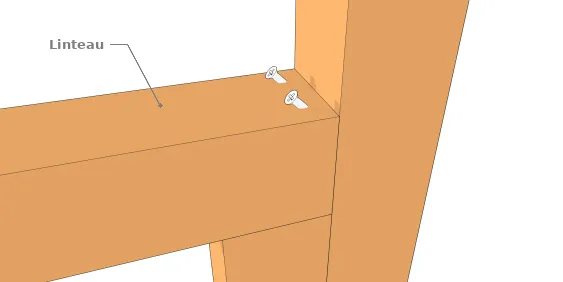

Fixation par des pointes sur la face de dessus du linteau

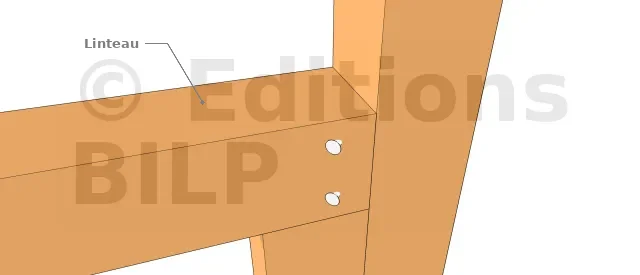

Fixation par des pointes sur la face latérale du linteau
Fixation par des pointes sur la face latérale du linteau

On peut fixer le linteau sur l’une de ses deux faces latérales

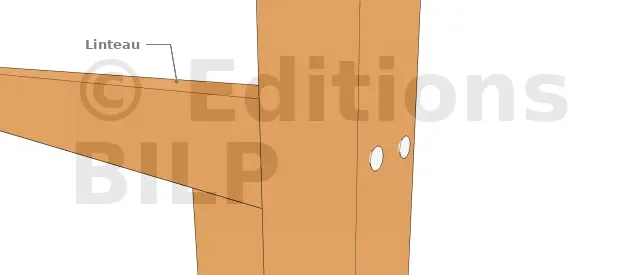

Fixation par des pointes sur le bout du linteau
Fixation par des pointes sur le bout du linteau

Remarque : Pour pouvoir utiliser au maximum les performances de ces fixations, il faut qu’elles soient bien ancrer. Pour ce faire, on doit avoir une profondeur d’ancrage de 30 mm au minimum.

Gamme de performance Techniques Désignation Résistance à la traction Résistance au cisaillement
FBB25011 Vis à bois D52,04 kN1,50 kN
FBB25111 Vis à bois D62,81 kN1,81 kN
21 Pointe annelée D3,70,91 kN1,98 kN
FBB25221 Pointe annelée D40,98 kN2,19 kN
FBB25312 Vis à bois D54,08 kN3,00 kN
FBB25412 Vis à bois D65,62 kN3,62 kN
22 Pointes annelées D3,71,82 kN3,96 kN
FBB25522 Pointes annelées D41,96 kN4,38 kN

Pour plus de détails sur ces éléments de fixation, voir les vis et les clous.


Vis universelle HECO-FIX-plus et HECO-TOPIX-plus
Vis universelle HECO-FIX-plus et HECO-TOPIX-plus

Domaine d'application Eléments de construction métalliques, Convient pour tous les matériaux en (…)

En savoir plus

Pointes annelées
Pointes annelées

[...]
