FBB24x : Fixation des closoirs

bruno

Voici un extrait gratuit du guide de construction :

Pour la fixation des closoirs, on peut utiliser des vis ou des équerres. Pour en savoir un peu plus sur cet élément à fixer, voir l’article concernant les éléments communs à tous les types de toiture.

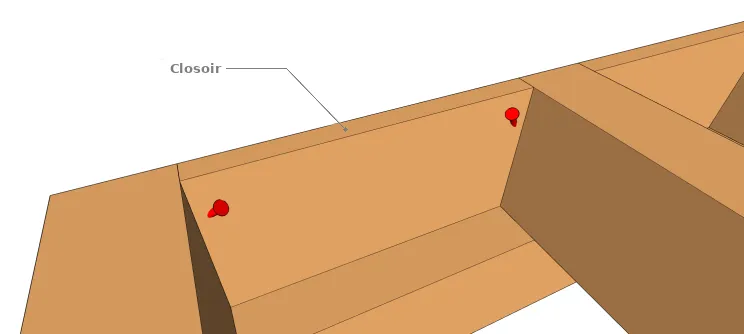

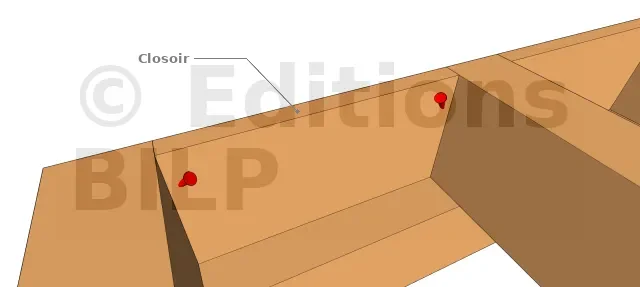

Fixation d’un closoir dans le cas où le closoir est une planche de faible épaisseur
  • Technique 1 : Fixation des closoirs avec des vis : c’est la technique la plus courante pour un assemblage de bois. Elle est facile à mettre en œuvre et le montage ainsi que le démontage sont facilités.
  • Technique 2 : Fixation des closoirs avec des pointes : cette technique est une technique qui existait déjà bien avant la fixation par des vis. Même si elle n’offre pas l’avantage d’un démontage facile, elle reste toutefois un moyen de fixation rapide et fiable lors des montages, notamment si l’on dispose d’un cloueur à gaz.

Afin d’avoir une bonne fixation stable et résistante, il faut respecter un ancrage minimum de 30 mm pour les fixations.

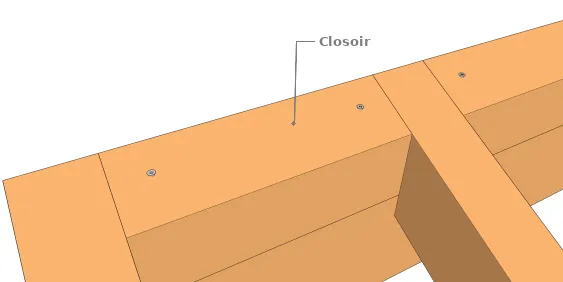

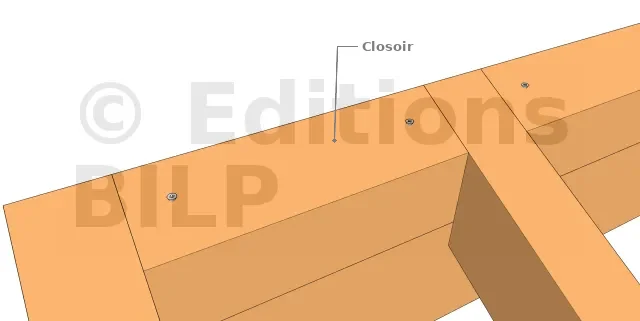

Fixation d’un closoir dans le cas où le closoir est suffisament épais

On pourra utiliser la technique 1 tout aussi bien que la technique 2. Afin de déterminer la longueur de des vis ou des pointes, il faudra prendre en compte la hauteur du closoir et y ajouter la longueur minimum d’ancrage qui doit au minimum être de 30 mm.

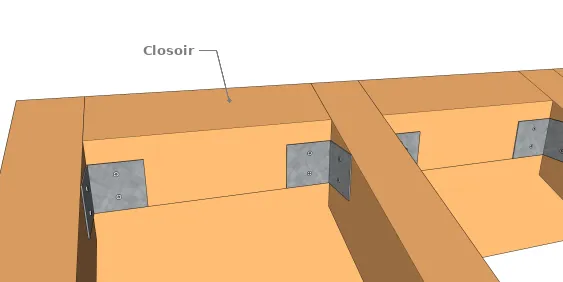

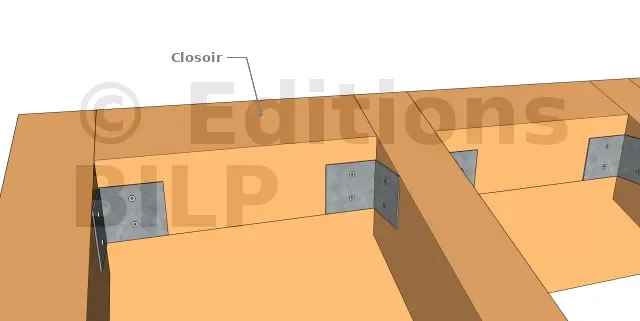

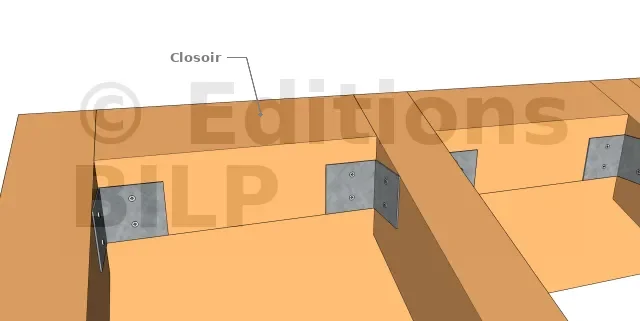

Technique 3 : Fixation d’un closoir avec des équerres simples

Cette technique de fixation est spécialement adaptée pour un assemblage en perpendiculaire. De plus, cette technique permet d’obtenir un assemblage renforcé.


Gamme de performance Techniques Désignation Résistance à la traction Résistance au cisaillement
FBB2401Vis à bois D52,04 kN1,50 kN
2Pointe annelée D3,50,91 kN1,98 kN
3Surdimensionnée--
FBB2411Vis à bois D62,81 kN1,81 kN
2Pointe annelée D40,98 kN2,19 kN
3Surdimensionnée--
FBB2421Tirefond D83,54 kN3,78 kN
22 Pointes annelées D3,51,82 kN3,96 kN
3Équerre simple 40x60x60 ép. 2,5 mm fixée avec 3x3 vis ou pointes3,10 kN3,10 kN
FBB2431Tirefond D105,45 kN5,78 kN
23 Pointes annelées D3,52,73 kN5,94 kN
3NR--
FBB2441NR--
2NR--
3Équerre simple 60x60x60 ép. 2,5mm fixée avec 5x5 vis ou pointes4,90 kN7,40 kN
FBB2451NR--
2NR--
3Équerre simple 80x80x80 ép. 2,5mm fixée avec 10x8 vis ou pointes6,30 kN13,50 kN
FBB2461NR--
2NR--
3Équerre simple 100x80x80 ép. 2,5mm fixée avec 13x10 vis ou pointes5,80 kN19,40 kN

Pour plus de détails sur ces éléments de fixation, voir les vis, les équerres, le clouage et les clous.
