Ce code de fixation est appliqué lorsque l’on veut fixer des planches de rive.
Pour choisir la bonne gamme de performance pour fixer sa planche de rive, il suffit de calculer son poids propre afin d’avoir la force de cisaillement qui s’exercera sur les fixations et aussi la force du vent qui sera la force d’arrachement à laquelle elle serra soumise. Afin de garantir une bonne fixation résistante et fiable, on va utiliser un facteur de sécurité de l’ordre de 2, que ce soit pour la force de cisaillement ou pour la force d’arrachement, pour cela, il suffit juste de multiplier la valeur de la force avec le facteur de sécurité.
On peut obtenir cette force d’arrachement grâce à la force du vent qui peut s’y exercer. Cette force de vent est quantifiable grâce à cette calculette et cet article qui vous donnera de plus amples explications concernant les différentes variables de cette calculette.

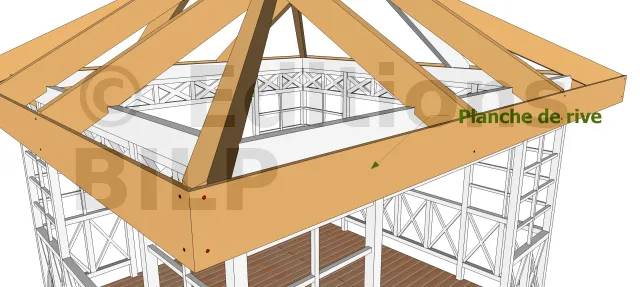

Si on a une grande largeur de planche de rive, il est préférable d’avoir deux lignes de fixation comme le montre l’image ci-dessous afin de permettre à la planche d’être bien plaquée sur les chevrons. Et pour avoir un bon ancrage de fixation, il faut que la fixation ait un ancrage de 30 mm au minimum dans le bois porteur et la longueur de la vis sera donc égale à l’épaisseur de la planche + 30 mm.
NB : Il ne faudra pas oublier qu’une fixation doit reposer sur du bois dur, notamment dans le cas où l’on a des chevrons.
| Gamme de performance | Désignation | Résistance à la traction | Résistance au cisaillement |
|---|---|---|---|
| FBB220 | Pointe annelée D3,7 | 0,91 kN | 1,98 kN |
| FBB221 | Pointe annelée D4 | 0,98 kN | 2,19 kN |
| FBB222 | Vis à bois D5 | 2,04 kN | 1,50 kN |
| FBB223 | Vis à bois D6 | 2,81 kN | 1,81 kN |
| FBB224 | 2 Pointes annelées D3,7 | 1,82 kN | 3,96 kN |
| FBB225 | 2 Pointes annelées D4 | 1,96 kN | 4,38 kN |
| FBB226 | 2 Vis à bois D5 | 4,08 kN | 3,00 kN |
| FBB227 | 2 Vis à bois D6 | 5,62 kN | 3,62 kN |
Pour plus de détails sur ces éléments de fixation, voir les vis.
Exemple :
Hypothèses :
Pour une cabane de 400 cm x 350 cm, on a respectivement des longueurs de bande de rive de 440 cm et 390 cm pour une section de 2x19 cm. L’entraxe des chevrons intermédiaires étant de 51 cm. La masse volumique du bois est de 380 kg/m3 pour une classe de résistance C18. On suppose que notre construction se trouve dans le département des Bouches-du-Rhône à une altitude de 800 m avec un vent maximal de 150 km/h.
Application
Calcul de la force de cisaillement
- Le poids de la planche de rive par mètre linéaire :
0,02x0,19x380= 1,444 kg/m ou 1,444 daN/m
- Le poids de la planche de rive auquel les fixations devront faire face :
1,444x4,40= 6,35 daN ou 0,0635 kN
Calcul de la force d’arrachement
- Calcul de la masse volumique
D’après la formule, il faut trouver P et t°. A une altitude de 800 m, nous avons une pression atmosphérique de 92 078 Pa (valeur obtenue sur internet) et une température de : 15 - (800 x 6,4) / 1000 = 9,88 °C soit 283,03 °K
La masse volumique est donc égale à :
(92078 x 28,9644) / (8314,32 x 283,03) = 1,133 kg/m3
- La surface totale de la planche de rive est : 0,19 x 4,40 = 0,836 m²
- Calcul de la force du vent :
0,5 x 1,00 x 1,133 x (150 / 3,6)² x 0,836 = 822,21 N ou 0,822 kN
Donc, on a les résultats suivants après prise en compte du facteur de sécurité qui est de l’ordre de 2 :
- Force de cisaillement soumise à la fixation : (0,0635 x 2) = 0,127 kN
- Force de traction soumise à la fixation : (0,822 x 2) = 1,644 kN
D’après ces résultats, on peut voir que la gamme de performance FBB222 est amplement suffisante grâce à la vis D5 avec une résistance au cisaillement de 1,50 kN et de traction de 2,04 kN pour maintenir la planche de rive. Toutefois, il ne faut pas oublier que pour fixer la planche de rive, il faut une fixation sur chaque extrémité. De ce fait, il faudra au minimum 2 vis D5. Pour la longueur de fixation, on a l’épaisseur de la planche de rive qui est de 20 mm additionnée à la longueur d’ancrage minimum qui est de 30 mm. On obtient donc une longueur de vis ou de pointe minimum de 50 mm. Pour des raisons d’esthétique, on peut ajouter des fixations en intermédiaire de la planche de rive pour qu’elle reste toujours collée au chevron tout le long de sa longueur.
