FBB20x : Fixation d’une solive contre une poutre

Ce code de fixation est applicable dans le cas de la fixation d’un élément contre un autre élément perpendiculairement, par exemple dans le cas de solives contre une poutre.

Voici un extrait gratuit du guide de construction :

Il existe plusieurs façon de procéder pour la fixation de cet élément de structure.

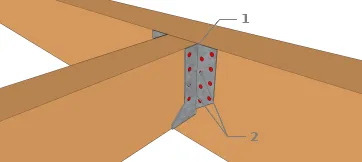

Technique 1 et 2 : Fixation des solives avec des sabots à ailes intérieures

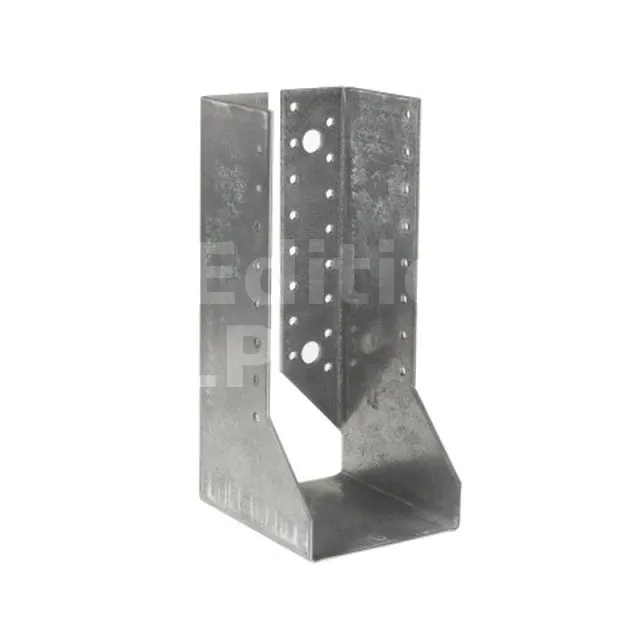

  • 1 : Sabot à ailes intérieures
  • 2 : Fixations
  • La première méthode est l’utilisation de sabots à ailes intérieures. Grâce aux ailes retroussées vers l’intérieur, ils permettent une installation aux extrémités d’une poutre
  • La deuxième méthode est l’utilisation des sabots à ailes intérieures en inox. Tout comme la méthode précédente, ses sabots disposent d’ailes retroussées vers l’intérieur qui permettent une installation aux extrémités d’une poutre

Que ce soit pour l’un ou pour l’autre, on pourra fixer les sabots par des vis D5 ou des pointes D4.

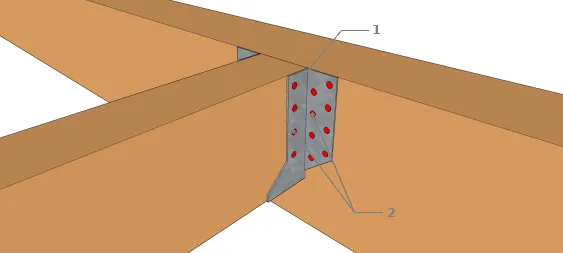

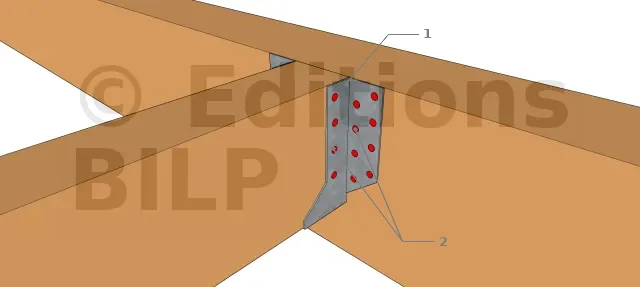

Technique 3 et 4 : Fixation des solives avec des sabots à ailes extérieures
  • 1 : Sabot à ailes extérieures
  • 2 : Fixations
  • La troisième méthode est l’utilisation des sabots à ailes extérieures. Contrairement à la technique précédente, celle-ci ne permet pas une mise en œuvre aux extrémités d’une poutre
  • La quatrième méthode est l’utilisation des sabots à ailes extérieures en inox. Tout comme la technique de fixation 3, celle-ci ne permet pas une mise en œuvre aux extrémités d’une poutre

Que ce soit pour l’un ou pour l’autre, on pourra fixer les sabots par des vis D5 ou des pointes D4.

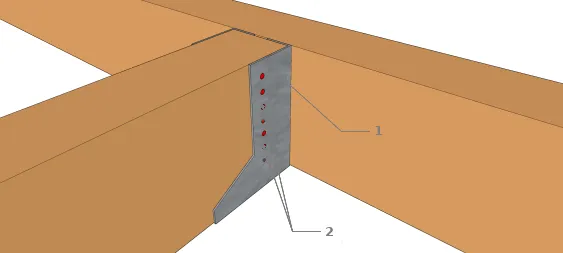

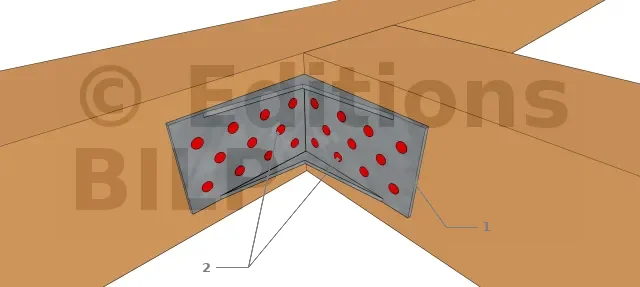

Technique 5 : Fixation des solives avec des équerres renforcées
  • 1 : Équerre renforcée
  • 2 : Fixations
  • La cinquième méthode est l’utilisation d’équerres renforcées. Cette technique permet une fixation des solives tant aux extrémités qu’au niveau des parties intermédiaires. Ainsi, les équerres pourront être fixées par des vis D5 ou même par des pointes D4.

A noter que cette technique requière des équerres très solides.

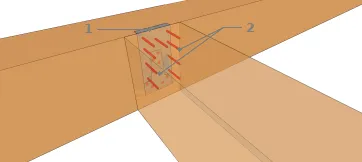

Technique 6 : Fixation des solives avec un étrier à queue d’arronde

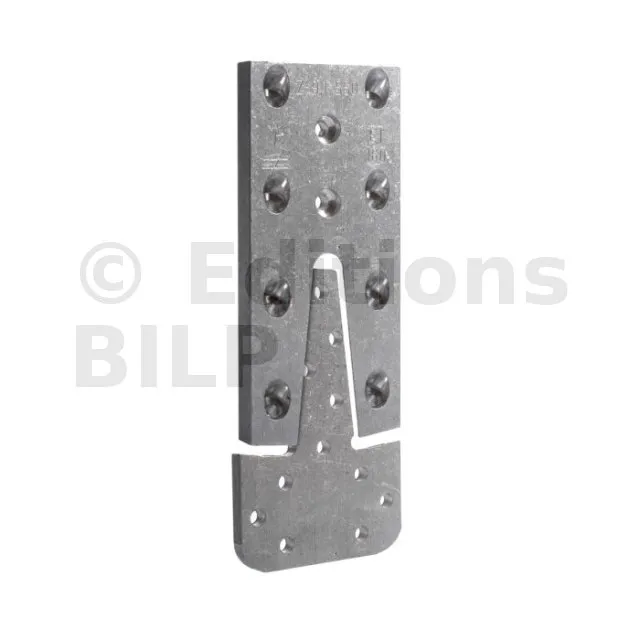

  • 1 : Étrier à queue d’aronde
  • 2 : Fixations
  • La sixième méthode est la fixation par un étrier à queue d’aronde. L’avantage de cette fixation est le fait que l’étrier est invisible. Il est fixé par des vis D5 ou des pointes D4.

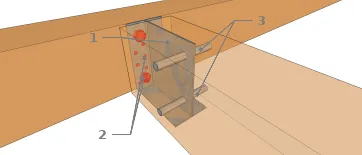

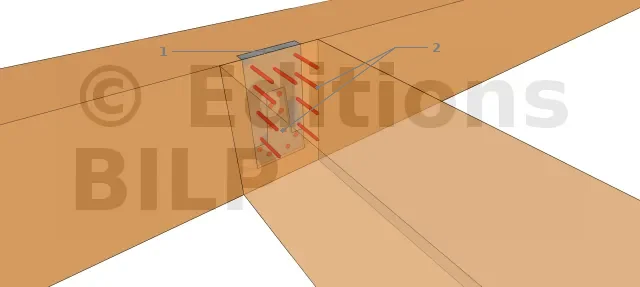

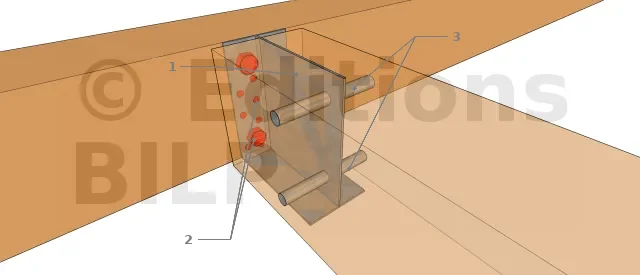

Technique 7 : Fixation des solives avec un étrier à âme intérieure
  • 1 : Étrier à âme intérieure
  • 2 : Fixations
  • 3 : Broches
  • La septième méthode est l’utilisation d’un étrier en âme intérieure. Cette méthode est similaire à la précédente.

Sélection des produits

Dans le tableau ci-dessous figurent des gammes de sabots et étriers de la marque SIMPSONS. Il est impossible d’être exhaustif et nous ne pouvons lister toutes les références et marques présentes sur le marché. Aussi, au moment de votre sélection de produit, il vous revient de vérifier que la référence choisie répond aux exigences minimales de résistance (traction et cisaillement) figurant dans les deux colonnes de droite de ce tableau.


Gamme de performanceTechniqueDésignationFixationsRésistance à la tractionRésistance cisaillement
PorteurPorté
FBB2001Sabot à aile intérieure SAI (fixation total)441,20 kN2,90 kN
3Sabot à aile extérieure SAE (fixation partielle)431,20 kN3,20 kN
FBB2014Sabot à aile extérieure en inox SAIX (fixation partielle)641,80 kN5,20 kN
2Sabot à aile intérieure en inox SAIX (fixation totale)671,80 kN5,20 kN
3Sabot à aile extérieure SAE (fixation totale)852,50 kN5,30 kN
FBB2021Sabot à aile intérieure SAI (fixation partiel)642,90 kN7,50 kN
5Équerre renforcée de 90x90x608105,40 kN8,00 kN
4Sabot à aile extérieure en inox SAIX (fixation totale)1273,70 kN8,60 kN
FBB2036Étriers à queue d’aronde ETB44-11,60 kN
7Étriers à âme intérieure ETNM5 tirefonds D10 et 14 vis D52 broches D12-11,70 kN
5Équerre renforcée de 100x100x90101415,70 kN14,12 kN
2Sabot à aile intérieure en inox SAIX (fixation partielle)1265,90 kN14,70 kN
FBB2041Sabot à aile intérieure SAI (fixation partielle)14108,80 kN26,60 kN
3Sabot à aile extérieure SAE (fixation partielle)18108,80 kN26,60 kN
4Sabot à aile extérieure en inox SAIX (fixation partielle)18108,80 kN26,60 kN
2Sabot à aile intérieure en inox SAIX (fixation partielle)18108,80 kN26,60 kN
FBB2056Étriers à queue d’aronde ETB1414-34,80 kN
7Étriers à âme intérieure ETNM6 tirefonds D10 et 22 vis D53 broches D12-35,10 kN
FBB2061Sabot à aile intérieure SAI (fixation total)321815,70 kN44,30 kN
3Sabot à aile extérieure SAE (fixation total)341816,70 kN44,30 kN
2Sabot à aile intérieure en inox SAIX (fixation total)341816,70 kN44,30 kN
4Sabot à aile extérieure en inox SAIX (fixation total)341816,70 kN44,30 kN


Pour plus de détails sur ces éléments de fixation, voir les fixations des solives et les équerres.

Sabots à ailes intérieures

Séries SAI, SAIL, GLI, GSI

Plus d'infos

Sabots à ailes extérieures

Séries SAE, SAEL, SBE, GLE, GSE

Plus d'infos

Équerres renforcées EB - AB105 - E2/2,5/7091

Plus d'infos

Étriers à queue d’arronde

Plus d'infos


[...]
