FBB81x : Fixation de pièce en diagonaleRambardes et bras de contreventement

Bruno, Rindra

Voici un extrait gratuit du guide de construction :
Vue 3d

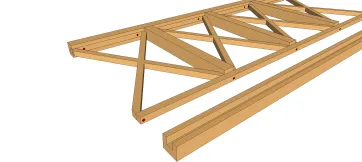

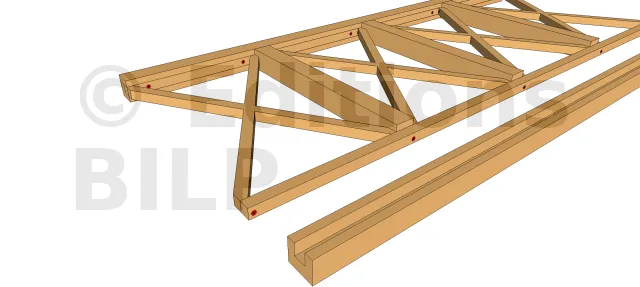

Rambarde avec des vis
Rambarde avec des vis
Vue 3d

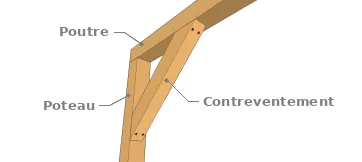

Contreventement avec des vis
Contreventement avec des vis
Vue 3d

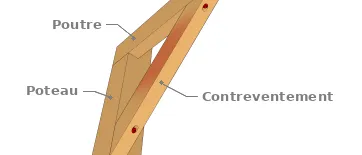

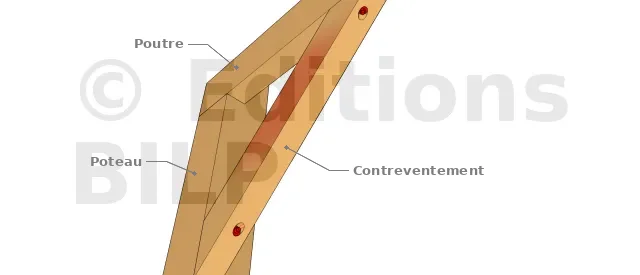

Contreventement avec des tiges filetées
Contreventement avec des tiges filetées

On a recourt à ce code de fixation pour l’assemblage et la fixation des rambardes et des contreventements divers. Les articles suivants vous permettront d’en savoir un peu plus sur les contreventements et la méthode de mise en œuvre : Le contreventement, Description d’un contreventement, La préparation des bras de contreventement par fixations métalliques, La pose des bras de contreventement, Les techniques de pose des bras de contreventement et La pose des bas de contreventement.

Remarque : Il faut noter que c’est une erreur de penser qu’un assemblage par tenon-mortaise est adapté pour ce genre d’assemblage (voir les articles Réaliser un assemblage tenon-mortaise et Réaliser un assemblage tenon-mortaise oblique) car ce type d’assemblage est un véritable piège à eau lorsqu’il est appliqué dans un milieu extérieur. Par conséquent, c’est une véritable source de pourrissement du bois. De ce fait, il est préférable d’avoir recourt à l’assemblage par tenon-mortaise uniquement pour un assemblage en intérieur (exemple : structure d’une cabane, ….)


Gamme de performance Désignation Résistance à la traction Résistance au cisaillement
FBB810Vis D52,04 kN1,5 kN
FBB811Vis D62,81 kN1,81 kN
FBB812Tirefond D84,45 kN3,01 kN
FBB813Tirefond D105,72 kN4,56 kN

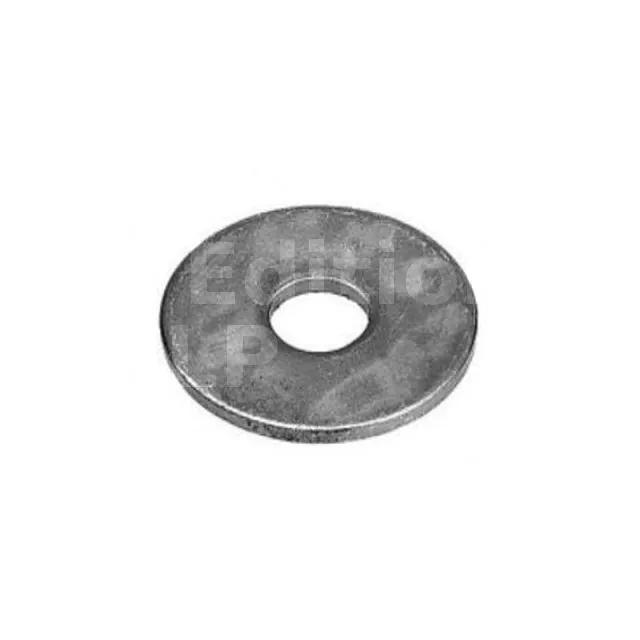

FBB814Tige filetée D8 avec 2 écrous D8 et 2 rondelles D810,50 kN7,30 kN
FBB815Tige filetée D10 avec 2 écrous D10 et 2 rondelles D1016,70 kN11,10 kN
FBB816Tige filetée D12 avec 2 écrous D12 et 2 rondelles D1224,30 kN16,20 kN

Pour plus d’informations sur ces éléments de fixation, voir les vis.

Vis universelle HECO-FIX-plus et HECO-TOPIX-plus
Vis universelle HECO-FIX-plus et HECO-TOPIX-plus

Domaine d'application Eléments de construction métalliques, Convient pour tous les matériaux en (…)

En savoir plus

Tiges filetées
Tiges filetées
Écrous hexagonaux
Écrous hexagonaux

[...]

...Il y a une suite !
Pour lire la suite de l'article, devenez Membre
