Pour fixer un poteau sur une plateforme en bois, en général, on a recourt à des pieds de poteaux. Etant donné qu’il existe plusieurs types de pieds de poteaux qui sont aussi variés les uns que les autres, on peut donc disposer de plusieurs techniques de fixation.
Ce code de fixation détermine les éléments de fixation d’un poteau. L’article concernant la fixation du pied métallique au poteau vous permettra de savoir comment préparer et monter un poteau.

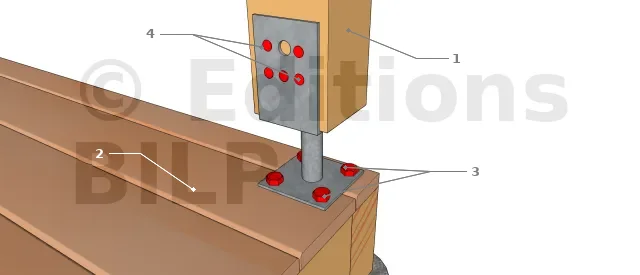

Les différentes techniques pour fixer un poteau sur une plateforme en bois sont :

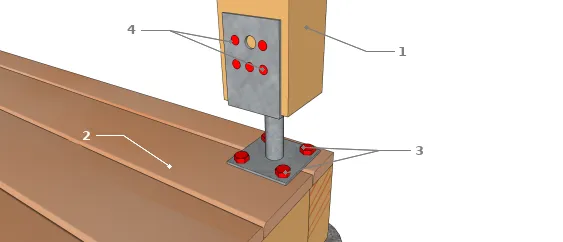

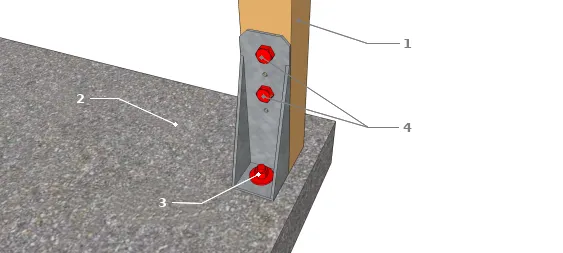

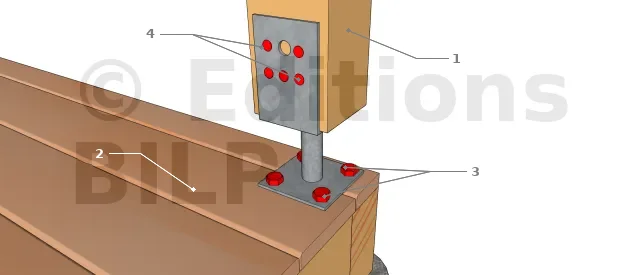

- 1 : Poteau
- 2 : Plateforme en bois
- 3 : Tirefond ou tige filetée
- 4 : Tirefonds
C’est une fixation destinée aux montants mais on peut aussi l’utiliser pour fixer des poteaux de petites dimensions. L’aile est fixée au poteau par deux tirefonds tandis que la base est fixée à la plateforme par un tirefond ou une tige filetée. Elle peut être utilisée par paire sur un poteau. Cette technique a plusieurs avantages : l’ancrage de faible largeur lui permet d’être utilisable sur les poteaux de petites dimensions et elle renforce la connexion poteau-plateforme en empêchant le soulèvement. Cependant, elle a les inconvénients de ne pas convenir pour les poteaux de structure, et aussi de favoriser la stagnation d’eau à l’extrémité basse du poteau.
- 1 : Poteau
- 2 : Plateforme en bois
- 3 : Tirefonds ou tiges filetées
- 4 : Tirefonds
C’est la fixation de poteau la plus courante et probablement la plus économique. Elle consiste à fixer la platine supérieure sur la base du poteau avec des tirefonds. Quant à la platine inférieure, elle est fixée à la plateforme grâce à des tirefonds. Elle est souvent utilisée pour la fixation de poteaux en bois en tout genre, que ce soit pour une cabane, une gloriette, un garage, etc.. et en plus d’être très prisée par les bricoleurs, elle a aussi l’avantage d’être un élément très courant en grande surface. Il faudra penser à fixer le poteau au pied de poteau avant de le fixer définitivement à la plateforme en bois .

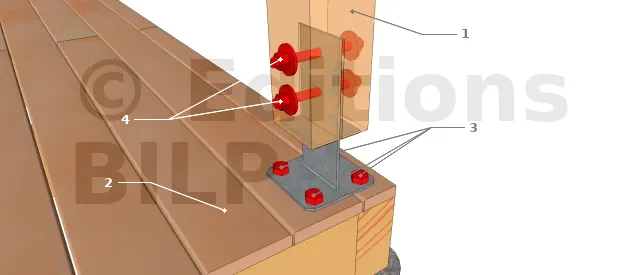

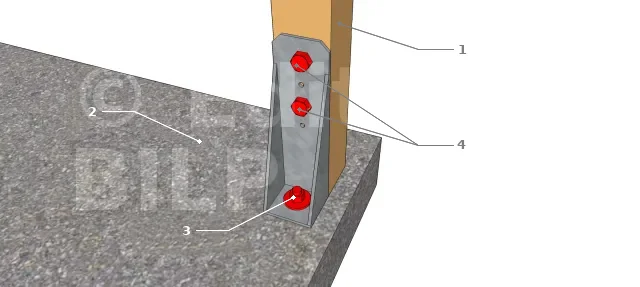

- 1 : Poteau
- 2 : Plateforme
- 3 : Tirefonds ou tiges filetées
- 4 : Tirefonds ou tiges filetées
La base de ce pied de poteau est fixée à la plateforme par des tirefonds. Pour la partie poteau, l’âme est insérée dans une entaille centrée du poteau et y est fixée à l’aide de tirefonds ou de broches métalliques. Ce type de pied de poteau est utilisé dans le cas d’un auvent, d’une véranda, d’une pergola, d’une terrasse ou d’une console. Son avantage est que la discrétion est améliorée et elle permet aussi une fixation de poteau avant ou après la fixation du poteau à la plateforme.

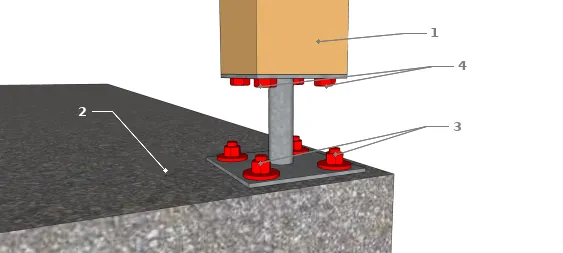

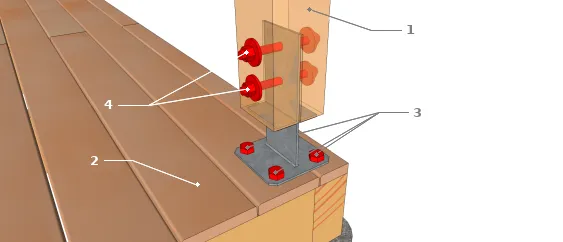

- 1 : Poteau
- 2 : Plateforme
- 3 : Tirefonds ou tiges filetées
- 4 : Pointes, tirefonds ou tige filetée
Ce pied de poteau est fixé à la plateforme par des tirefonds tandis qu’au niveau du poteau, il est fixé avec des pointes, des tirefonds ou même des tiges filetées. Ce type de poteau est utilisé afin de protéger les poteaux de la pourriture comme dans le cas d’un auvent, d’une véranda, d’une pergola, d’une terrasse ou d’un garde-corps.
| Gamme de performance | Technique | Désignation | Résistance à la traction | Résistance à la compression |
|---|---|---|---|---|
| FBB800 | 1 | Ancrage pour montant d’ossature HTT5 | 15,60 kN | - |
| 2 | Surdimensionnée | - | - | |
| 3 | Surdimensionnée | - | - | |
| 4 | Surdimensionnée | - | - | |
| FBB801 | 1 | Ancrage pour montant d’ossature HD3B | 24,70 kN | - |
| 2 | Surdimensionnée | - | - | |
| 3 | Surdimensionnée | - | - | |
| 4 | Surdimensionnée | - | - | |
| FBB802 | 1 | NR | - | - |
| 2 | NR | - | - | |
| 3 | Pieds de poteaux en âme avec platine PPS170IX et PPS170 | 16,40 kN | 22,10 kN | |
| 4 | Surdimensionnée | - | - | |
| FBB803 | 1 | NR | - | - |
| 2 | Pieds de poteaux réglables PPRIX | 21,80 kN | 34,90 kN | |
| 3 | Pieds de poteaux en âme avec platine PPS230 et PPSDT160 | 18,00 kN | 32,90 kN | |
| 4 | Surdimensionnée | - | - | |
| FBB804 | 1 | NR | - | - |
| 2 | Pieds de poteaux réglables PPRC | 21,80 kN | 48,90 kN | |
| 3 | Pieds de poteaxu en âme avec platine PPSDT230IX et PPSR320 | 23,00 kN | 45,90 kN | |
| 4 | Pieds de poteaux réglables vario PB31950 et PB31949 | 7,60 kN | 49,00 kN | |
| FBB805 | 1 | NR | - | - |
| 2 | Pieds de poteaux réglables APB100/150 et PB40605 | 21,80 kN | 56,20 kN | |
| 3 | Pieds de poteaux en âme avec platine PPSDT230 | 23,00 kN | 50,90 kN | |
| 4 | NR | - | - | |
| FBB806 | 1 | NR | - | - |
| 2 | Pieds de poteaux fixes FPB100/2 et FPB150/2 | 21,80 kN | 65,90 kN | |
| 3 | NR | - | - | |
| 4 | NR | - | - | |
| FBB807 | 1 | - | - | - |
| 2 | Pieds de poteaux fixes PPA100 et PPA150 | 21,80 kN | 76,10 kN | |
| 3 | NR | - | - | |
| 4 | NR | - | - | |
| FBB808 | 1 | NR | - | - |
| 2 | NR | - | - | |
| 3 | NR | - | - | |
| 4 | Pieds de poteaux en U avec platine fixe PPUP70 | 17,80 kN | 91,70 kN | |
| FBB809 | 1 | NR | - | - |
| 2 | NR | - | - | |
| 3 | NR | - | - | |
| 4 | Pieds de poteaux en U avec platine fixe PPUP90 | 21,40 kN | 114,40 kN |
NR : Non Réalisable
Pour plus d’informations sur ces éléments de fixation, voir les fixations des poteaux.
[...]
