Voici un extrait gratuit du guide de construction :

Ce code de fixation est destiné à la fixation des chevrons en tout genre, du moment qu’ils sont placés perpendiculairement sur une pièce avec un angle d’inclinaison.

Pour la fixation d’un chevron, on a plusieurs techniques de fixation.

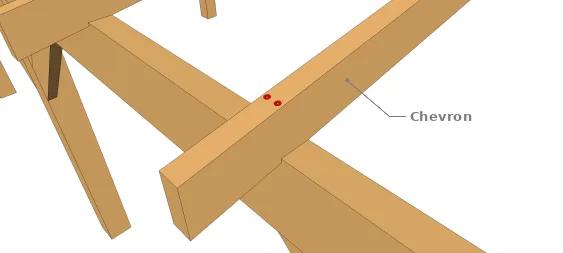

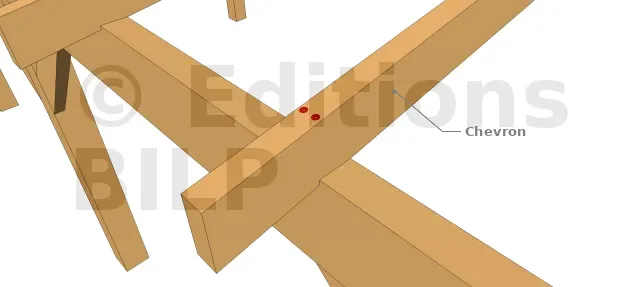

Technique 1 : Fixation des chevrons par des vis ou des tiferonds
  • La technique 1 est la fixation par des vis à bois ou des tirefonds : c’est la fixation classique que l’on utilise pour le bois. Ainsi, afin d’être performant, il faut que ce type de fixation ait une longueur d’ancrage dans le bois d’au minimum 30 mm. De ce fait, la longueur de la vis devra être égale à la hauteur du chevron à laquelle on ajoute la longueur d’ancrage minimum.

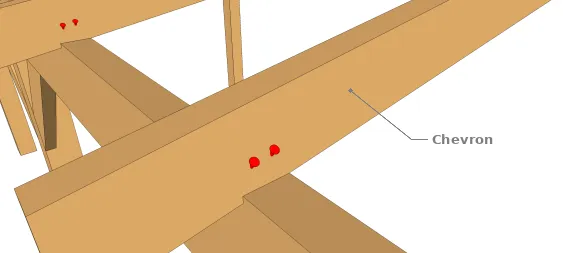

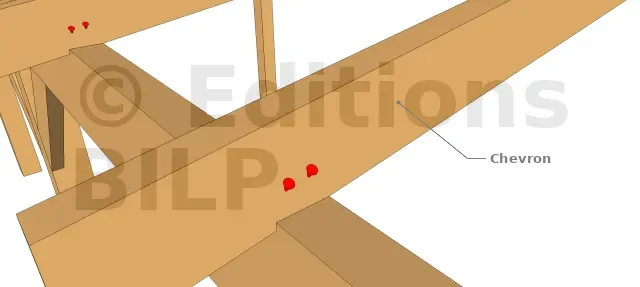

Technique 2 : Fixation des chevrons par des clous
  • La technique 2 est la fixation par des pointes : elles sont utilisées depuis des siècles.

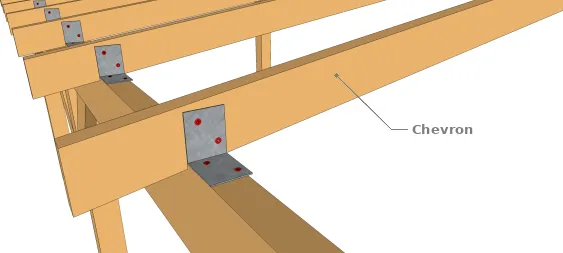

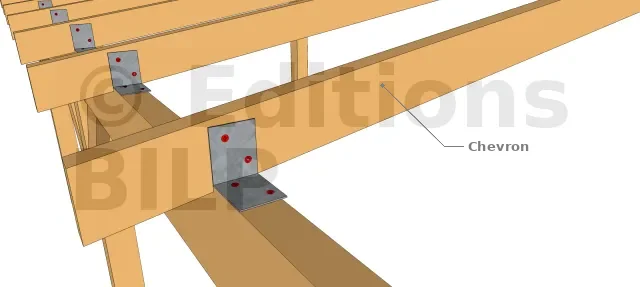

Technique 3 : Fixation des chevrons par des équerres de fixation

Ces derniers permettent une fixation de deux éléments ainsi qu’un renforcement de l’assemblage. Elles sont fixées soit par des pointes D4 soit par des vis D5. Il faudra juste que les vis ou les pointes aient une longueur d’ancrage de 30mm au minimum dans l’élément en bois

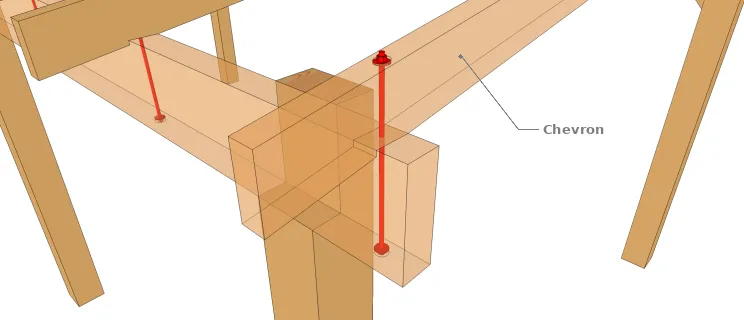

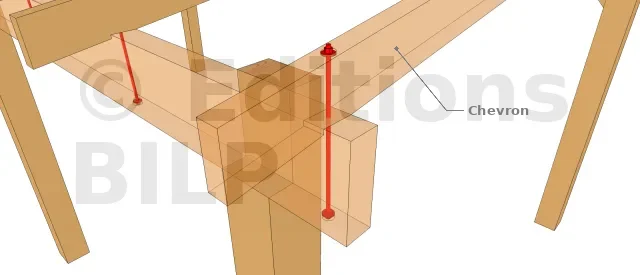

Technique 4 : Fixation des chevrons par des tiges filetées

Ces dernières sont bien plus efficaces que les vis, surtout pour un assemblage d’éléments dotés de grandes sections.


Technique 5 et 6 : Fixation des chevrons par des pattes de solivage
  • La technique 5 est la fixation par des pattes de solivage trapézoïdales : elles sont bien adaptées pour la fixation de deux éléments perpendiculaires qui se chevauchent et qui sont fixés soit par des pointes D4 soit par des vis D5. Il faudra juste que les vis ou les pointes aient une longueur d’ancrage de 30mm au minimum dans l’élément en bois.

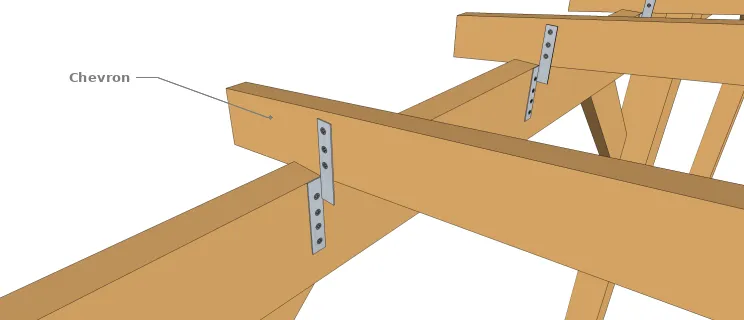

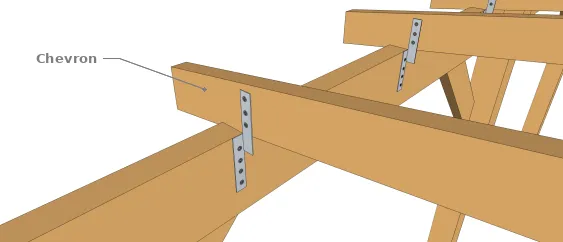

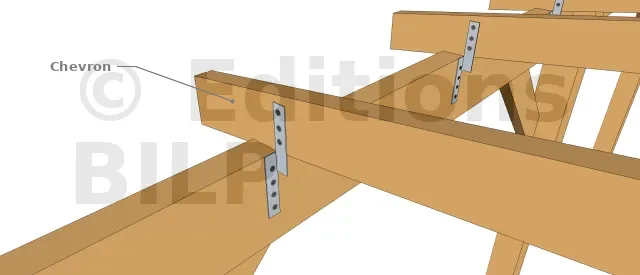

  • La technique 6 est la fixation par des pattes de solivage droites ou gauches : elles sont presque similaires à la technique 4, à la différence que les deux pattes de solivage n’ont pas la même forme. De même, elles sont fixées soit par des pointes D4 soit par des vis D5 et il faudra s’assurer que les pointes ou les vis aient une longueur d’ancrage de 30mm au minimum dans l’élément en bois.


Gamme de performance Technique Désignation Résistance à la traction Résistance au cisaillement
FBB1001Vis à bois D62,81 kN1,81 kN
23 Clous D42,94 kN6,57 kN
3Équerre de fixation 40x60x60 ép. 2,5mm fixée avec 3x3 pointes ou vis3,10 kN3,10 kN
4Surdimensionnée--
5Surdimensionnée--
6Surdimensionnée--
FBB1011Tirefond D83,54 kN3,78 kN
2NR--
3Équerre de fixation 60x60x60 ép. 2,5mm fixée avec 5x5 pointes ou vis4,90 kN7,40 kN
4Surdimensionnée--
5Surdimensionnée--
6Surdimensionnée--
FBB1021Tirefond D105,45 kN5,78 kN
2NR--
3Équerre de fixation 80x80x80 ép. 2,5mm fixée avec 10x8 pointes ou vis6,30 kN13,50 kN
4Surdimensionnée--
5Surdimensionnée--
6Surdimensionnée--
FBB1031NR--
2NR--
3Équerre de fixation 120x80x80 ép. 2,5mm fixée avec 15x12 pointes ou vis7,30 kN23,10 kN
4Surdimensionnée--
5Patte de solivage trapézoïdale 30x180x30x154 fixée avec 10 pointes ou vis8,7 kN4,8 kN
62 Pattes de solivage (gauche ou droite) 30x180x30x120 fixée avec 12 pointes ou vis8,9 kN4,8 kN
FBB1041NR--
2NR--
3Équerre de fixation 180x80x80 ép. 2,5mm fixée avec 23x18 pointes ou vis10,60 kN45,30 kN
4Tige filetée D8 avec 2 écrous D8 et 2 rondelle D810,50 kN7,03 kN
5NR--
62 Pattes de solivage (gauche ou droite) 30x200x30x140 fixées avec 14 pointes ou vis11,9 kN6,1 kN
FBB1051NR--
2NR--
3NR--
4Tige filetée D10 avec 2 écrous D10 et 2 rondelles D1016,70 kN11,10 kN
5NR--
62 Pattes de solivage (gauche ou droite) 45x200x45x160 fixées avec 24 pointes ou vis18,1 kN9,3 kN
FBB1061NR--
2NR--
3NR--
4Tige filetée D12 avec 2 écrous D12 et 2 rondelles D1224,30 kN16,20 kN
5NR--
6NR--

NR : Non réalisable

Pour plus de détails sur ces éléments de fixation, voir les vis , les pattes de solivage et le choix de la section et de la quantité des tiges filetées (cas d’une muralière).
