FBB07x : Fixation d’une ferme sur un panneau de mur

bruno

Voici un extrait gratuit du guide de construction :

L’ossature d’une toiture est un élément essentiel pour une construction en bois. De ce fait, il faut qu’elle soit bien fixée à la construction pour qu’elle ne s’envole pas au premier coup de vent. Pour cela, nous disposons d’équerres renforcées pour maintenir cette ossature. Pour utiliser au maximum les capacités des équerres, il faudra mettre une équerre de chaque côté de la ferme pour assurer la stabilité de la structure.

Cet article qui concerne la fixation d’une ferme sur un appui vous permettra d’en savoir un peu plus sur la fixation des fermes.

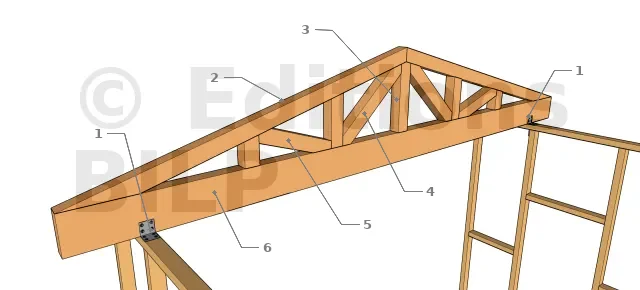

Équerre renforcée
  • 1 : Équerre renforcée
  • 2 : Arbalétrier
  • 3 : Poinçon
  • 4 : Jambe de force
  • 5 : Contrefiche
  • 6 : Entrait


Gamme de performance Désignation Résistance à la traction Résistance au cisaillement
FBB070EB/7070 Équerre renforcée 55x70x70 ép.2 mm fixée avec 6x6 vis D5 ou pointes D4 et 1x1 tirefond D87,10 kN6,80 kN
FBB071E9S/2,5 Équerre renforcée 65x150x90 ép.2,5 mm fixée avec 14x8 vis D5 ou pointes D47,50 kN11,80 kN
FBB072E9/2,5 Équerre renforcée 65x150x150 ép.2,5 mm fixée avec 14x14 vis D5 ou pointes D48,20 kN13,00 kN
FBB072E2/2,5/7090 Équerre renforcée 65x90x90 ép.2,5 mm fixée avec 10x10 vis D5 ou pointes D410,60 kN10,50 kN
FBB074E20/3 Équerre renforcée 95x170x113 ép.3 mm fixée avec 24x16 vis D5 ou pointes D411,70 kN26,50 kN
FBB075ABR105-R Équerre renforcée 90x105x105 ép.3 mm fixée avec 10x14 vis D5 ou pointes D414,30 kN19,10 kN

Pour plus de détails sur ces éléments de fixation, voir les équerres.


Pointes Annelées

Plus d'infos

Vis bois à tête ronde

HECO-FIX-PLUS, empreinte TORX, la vis universelle

Plus d'infos

Vis bois à tête fraisée

HECO-UNIX-PLUS, empreinte TORX, la vis avec filetage total à effet de contraction et pointe « plus »

Plus d'infos



[...]

...Il y a une suite !


Pour lire la suite de l'article, devenez Membre

  • Ainsi vous découvrirez :
  • Et de nombreuses illustrations haute-définition :

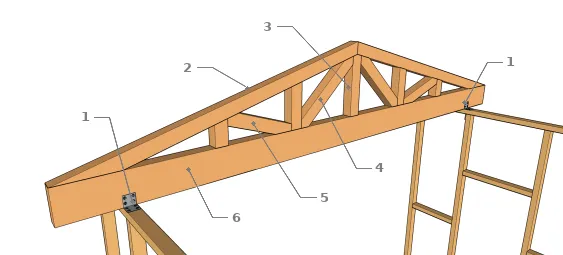

  • Équerre renforcée
