FBB03x : Fixation d’une pièce légère sur une autre

Ce code est applicable pour l’assemblage d’une rambarde, d’un anneau de toiture et de tout autre assemblage d’une pièce légère fixée sur une autre de façon perpendiculaire.

Voici un extrait gratuit du guide de construction :

Pour cela, la fixation peut se faire soit avec des vis, soit avec des clous.

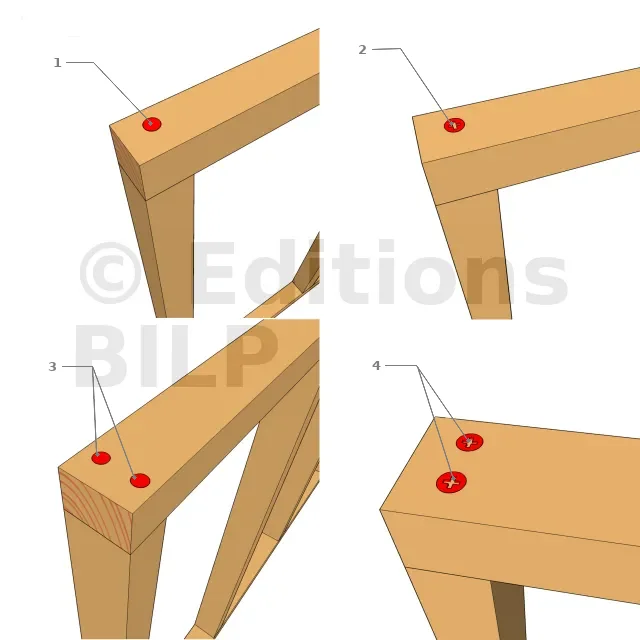

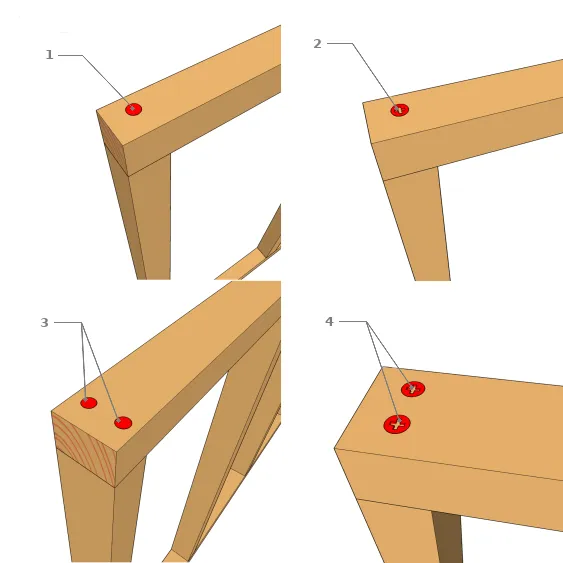

Fixation d’une pièce légère sur une autre
  • 1 : Fixation avec une seule pointe ;
  • 2 : Fixation avec une seule vis ;
  • 3 : Fixation avec une double pointe ;
  • 4 : Fixation avec une double vis ;


Pour garantir un ancrage maximal de la fixation, il faut avoir une longueur d’ancrage minimum de 30 mm dans l’élément en bois.

Gamme de performance Désignation Résistance à la traction Résistance au cisaillement
FBB0301 pointe annelée électrozinguée D40,98 kN2,19 kN
FBB0312 pointes annelées électrozinguées D41,96 kN4,38 kN
FBB0321 vis à bois D52,04 kN1,50 kN
FBB0332 vis à bois D54,08 kN3,00 kN

Pour plus de détails sur ces éléments de fixation, voir les vis et les clous.

Remarque : Idéalement, on utilise deux vis ou deux pointes sur un point de fixation pour fixer les montants sur les lisses du haut et du bas afin d’éviter que le montant tourne autour d’un axe. Cependant, dans certains cas, quand la section du bois est trop petite pour permettre une double fixation, on est obligé de n’utiliser qu’une seule fixation.

Dans cet article, nous montrons la fixation d’un assemblage similaire à celui présenté ici mais avec des pièces plus lourdes
