FBB02x : Fixation des panneaux OSB de toiture

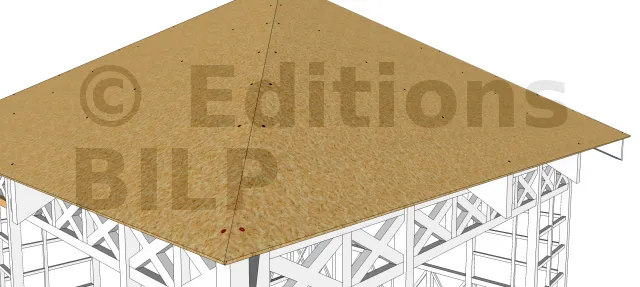

Vue 3d

Fixation des panneaux de toiture OSB

Pour la fixation des panneaux OSB, on utilise des vis ou des clous de petites longueurs mais il faut toujours garder une longueur d’ancrage de 30 mm minimum dans le support du panneau. Vous pouvez consulter les articles concernant les panneaux OSB et la mise en œuvre d’un plancher avec des panneaux bois qui vous permettront d’avoir plus d’informations sur cet élément.

Pour choisir la bonne gamme de fixation à utiliser, il faudra prendre en compte le fait que les fixations du panneau OSB sont soumis à la fois à la force d’arrachement et à la force de cisaillement.

On peut obtenir la force d’arrachement grâce à la force du vent qui peut s’y exercer. Cette force de vent est quantifiable grâce à cette calculette et/ou cet article qui vous donnera de plus amples explications concernant les différentes variables de cette calculette.

La force de cisaillement est obtenue grâce au poids propre du panneau, la charge de neige et la couverture du toit. Cet outil vous permettra de calculer toutes ces charges.

Il faut noter que dans l’optique de garantir une bonne résistance des fixations utilisées, on va imposer un facteur de sécurité de l’ordre de 2 que l’on multipliera avec la valeur des forces que l’on a calculé (force d’arrachement ou force de cisaillement).

Gamme de performance	Désignation	Résistance à la traction	Résistance au cisaillement
FBB020	Pointe annelée D3,7	0,91 kN	1,98 kN
FBB021	Pointe annelée D4	0,98 kN	2,19 kN
FBB022	Vis à bois D5	2,04 kN	1,50 kN
FBB023	Vis à bois D6	2,81 kN	1,81 kN

Pour plus de détails sur ces éléments de fixation, voir les vis et les clous.

Exemple :

On veut déterminer la fixation d’un panneau OSB de 15 mm d’épaisseur pour une toiture sur une surface de 8 m² (2,00 m de largeur x 4,00 m de longueur) pour une cabane mono pente de 15% se trouvant dans le département de l’Isère, à une altitude de 600 m avec une vitesse de vent maximale de 150 km/h. La couverture est en tuile plate.

Application numérique :

Vue 3d

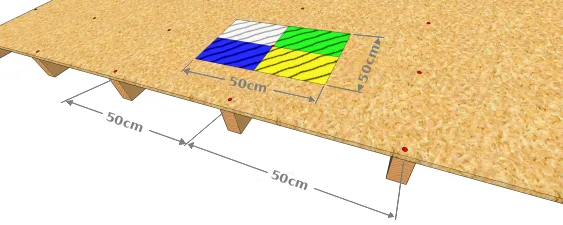

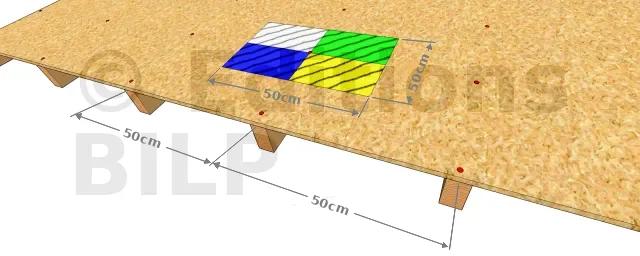

Surface d’action d’une fixation

• Calcul des forces de cisaillement
  Après avoir inséré les données dans l’outil de calcul de notre site, on a obtenu une valeur de 166 daN/m².
  Il faudra isoler une fixation et prendre en compte la charge à laquelle elle est exposée.

Pour ce faire, il faut calculer l’entraxe des chevrons grâce à cet outil de calcul et on obtient les résultats suivants :

• Section des chevrons = 50 x 100 mm
• Entraxe = 50 cm

Ce qui nous permet d’avoir une section d’application de la charge de 0,50 x 0,30 = 0,150 m²

Force de cisaillement : 166 x 0,150 = 24,9 daN ou 0,25 kN

• Calcul des forces d’arrachement calculées à partir de ce lien. Mais avant le calcul, il nous faut déterminer la masse volumique de l’air à une altitude de 600 m grâce à la formule de cet article et on obtient le résultat suivant :
  P = 94 323 Pa ; M = 28,9644 kg/kmol ; R = 8 314,32 J/°K.kmol ; t° = 284,31°K, ce qui donne une masse volumique de 1,156 kg/m3.

• Calcul de la surface d’application du vent (surface d’action d’une fixation) : 0,50 x 0,30 = 0,15 m²

• Calcul de de la force du vent : 0,5 x 1 x 1,156 x (150/3,6)² x 0,15 = 150,52 N soit 0,151 kN

Après prise en compte d’un facteur de sécurité de l’ordre de 2, on obtient les résultats suivants :

• Force de cisaillement soumise à la fixation

   : (0,25 x 2) = 0,50 kN

• Force d’arrachement soumise à la fixation

   : (0,151 x 2) = 0,302 kN

La longueur minimum d’ancrage est égale à : 15 mm + 30 mm = 45 mm.
Donc, une longueur minimum de 45 mm est nécessaire pour les fixations.

[...]
