FBB01x : Fixation des chevrons (empanons)

Bruno, Rindra

Pour la fixation des chevrons, on peut recourir à trois techniques différentes.

Voici un extrait gratuit du guide de construction :
Vue 3d

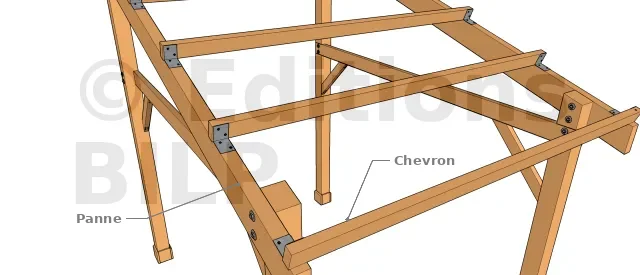

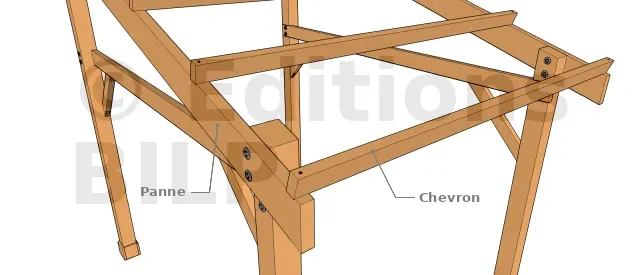

Technique 1 : fixation de chevron avec des vis

C’est la technique la plus courante, la plus simple et la plus répandue pour un assemblage bois sur bois.

Vue 3d
Technique 2 : fixation de chevron avec des équerres

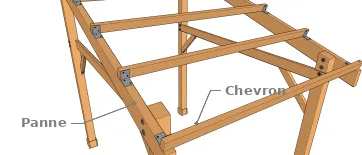

Elle est plus adaptée pour un assemblage de bois perpendiculaire. Elle assure à la fois le rôle d’assemblage et de renfort de fixation.

Vue 3d

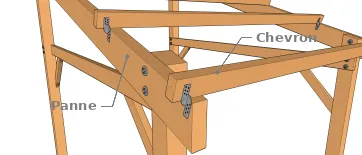

Technique 3 : fixation de chevron avec des pattes de solivage

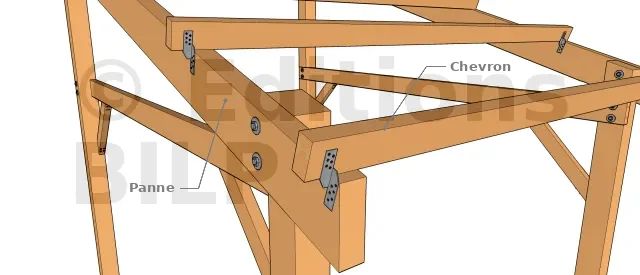

Elle est assez similaire à la deuxième technique car elle est dédiée aux assemblages de bois en perpendiculaire. Pour avoir une bonne emprise, et afin que les pièces de bois restent totalement immobiles, il est préférable de l’utiliser par paire, un sur chaque flanc du chevron.

Gamme de performance Technique Désignation Résistance à la traction Résistance au cisaillement
FBB010 1 1 Vis D6 avec une profondeur d’ancrage minimum de 30mm 2,81 kN 1,81 kN
2 Équerre simple 40 x 60 x 60 fixée avec 5x5 pointes D4 3,10 kN 3,10 kN
FBB011 1 1 Tirefonds D8 avec une profondeur d’ancrage minimum de 30mm 4,62 kN 3,50 kN
2 Équerre simple 60 x 60 x 60 fixée avec 8x8 pointes D4 4,90 kN 7,40 kN
3 1 patte de solivage 30 x 180 x 30 x120 4,45 kN 2,40 kN
FBB012 1 2 Vis D6 avec une profondeur d’ancrage minimum de 30mm 5,62 kN 3,62 kN
2 Équerre simple 80 x 80 x 80 fixée avec 12x12 pointes D4 6,30 kN 13,50 kN
3 1 patte de solivage 30 x 200 x 30 x140 5,90 kN 3,05 kN
FBB013 1 2 Tirefonds D8 avec une profondeur d’ancrage minimum de 30mm 9,24 kN 7,00 kN
2 Équerre simple 140 x 80 x 80 fixée avec 21x21 pointes D4 8,30 kN 31,30 kN
3 1 patte de solivage 45 x 200 x 45 x160 9,50 kN 4,65 kN

Pour plus de détails sur ces éléments de fixation, voir les vis, les équerres et les pattes de solivage .
