FBB00x : Fixation des platelages

bruno

Voici un extrait gratuit du guide de construction :

Ce code de fixation est destiné à la pose des platelages sur la plateforme.

Dans la pratique, il existe plusieurs manières de fixer les platelages mais les vis restent le mode de fixation le plus simple et le moins coûteux.

Fixation de platelage par des vis


Gamme de performance Réalisation Résistance à la traction Résistance au cisaillement
FBB0002 Vis D5 avec L=2,5 x épaisseur du platelage, à chaque extrémité et au droit de chaque lambourde/solive4,08 kN3,00 kN
FBB0012 Vis D6 avec L=2,5 x épaisseur du platelage, à chaque extrémité et au droit de chaque lambourde/solive5,62 kN3,62 kN
FBB0022 Vis D8 avec L=2,5 x épaisseur du platelage, à chaque extrémité et au droit de chaque lambourde/solive9,24 kN7,00 kN

Pour plus de détails sur ces éléments de fixation, voir notre article concernant les vis.

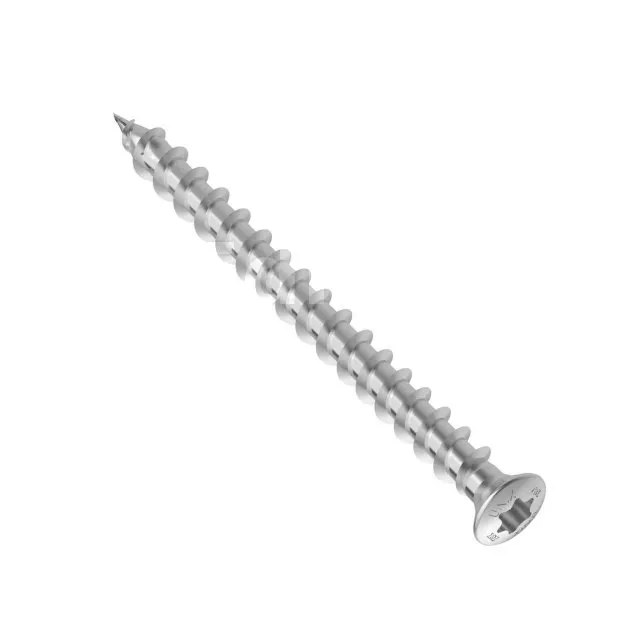

Vis bois à tête fraisée

HECO-UNIX-PLUS, empreinte TORX, la vis avec filetage total à effet de contraction et pointe « plus »

Plus d'infos

Vis bois à tête ronde

HECO-FIX-PLUS, empreinte TORX, la vis universelle

Plus d'infos


Vis pour planchers

HECO-UNIX-top

Plus d'infos

[...]

...Il y a une suite !


Pour lire la suite de l'article, devenez Membre

  • Ainsi vous découvrirez :
  • Et de nombreuses illustrations haute-définition :

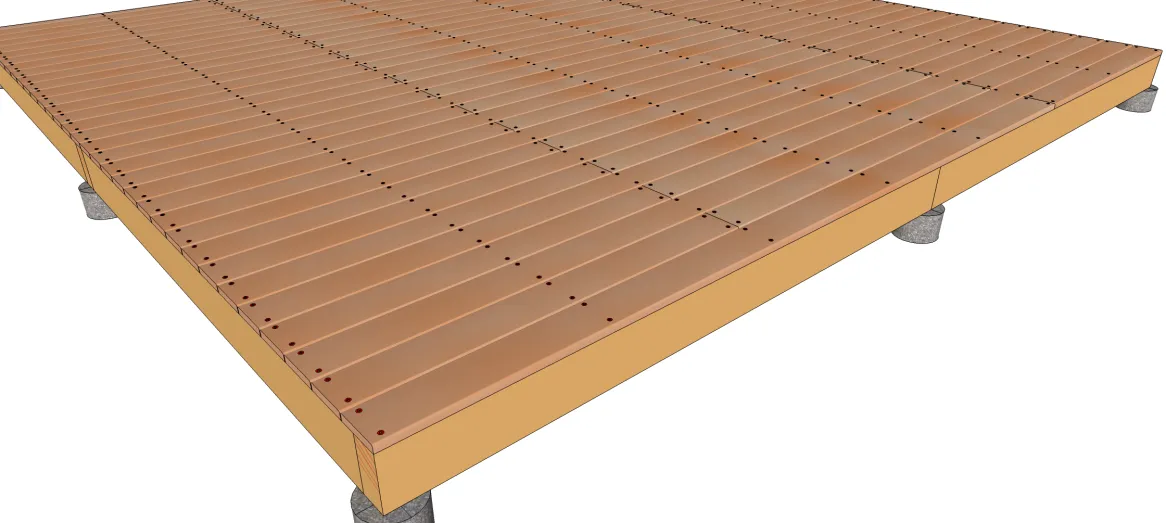

  • Fixation de platelage par des vis
