Les chevilles

Bruno, Fanoa

Parfois, une vis seule ne permet pas d’immobiliser parfaitement une pièce de bois quand il s’agit de la fixer dans un mur, un béton ou autre matériau autre que le bois. Voyons ce que nous offre la cheville pour y remédier.

Voici un extrait gratuit du guide de construction :

Description d’une cheville

Une cheville est un élément servant à maintenir en place sur un élément fixe (mur, cloison, plafond, etc.) un autre élément. Elle permet d’assurer une prise solide de ce dernier avec sa charge. Elle autorise la fixation d’éléments de grandes dimensions entre-eux telles les poutres porteuses et les pièces de charpentes.

Selon son utilisation, une cheville peut être en nylon pour les charges légères et mi-lourdes, ou métalliques pour les charges lourdes. Elle est composée généralement d’un tronc creux, et de dispositifs d’agrippement.

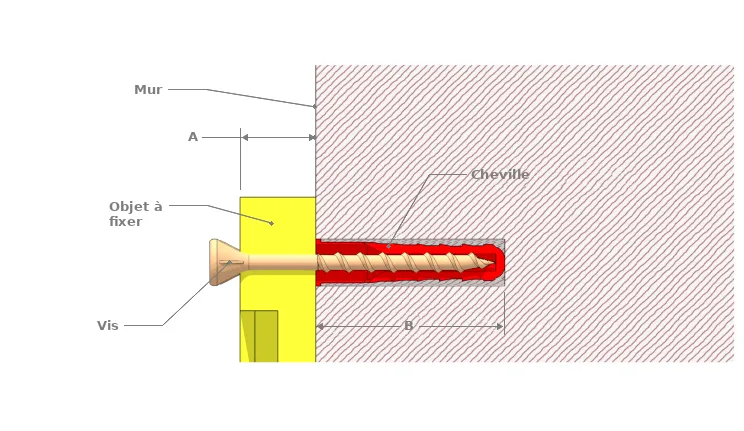

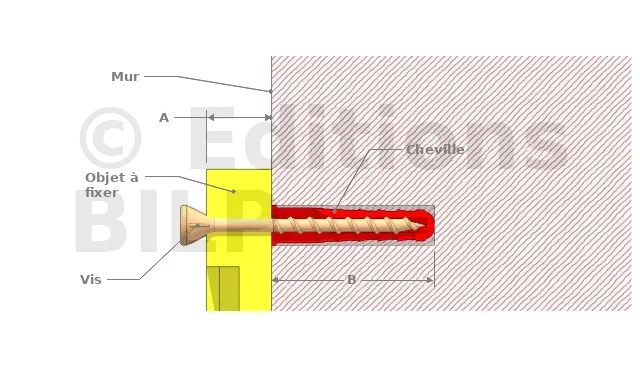

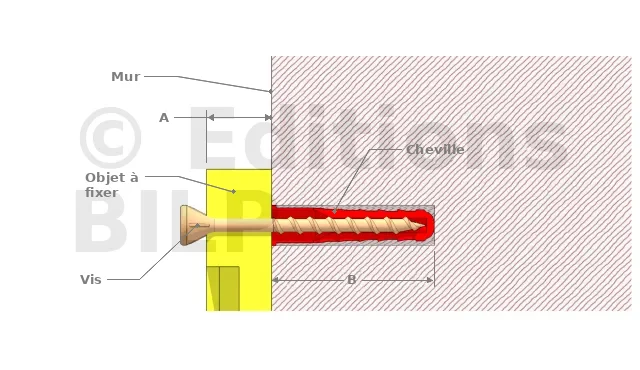

Illustration de la fixation d’un objet par une cheville

Placer la cheville (B) dans le trou, placer l’objet (A) entre la tête de la vis et la cheville, puis visser. Adapter la longueur de la vis en fonction de l’épaisseur de l’objet à fixer (A) et de la longueur de la cheville (B)

Les différents types de chevilles

On distingue deux grandes classes de cheville basées sur le type de matériau sur lequel on veut fixer l’objet, et la charge à soutenir par la cheville.

Il existe deux principaux types de matériau pour une cheville : une cheville peut être en nylon car c’est un matériau très résistant au frottement et à l’eau (il sèche rapidement) ; une cheville peut être métallique pour sa résistance mécanique. On trouve aussi les chevilles en plastique et les chevilles en laiton spécialement pour fixer les tiges filetées.

Pour la mise en œuvre, les étapes communes sont :

  • faire un trou avec une perceuse,
  • dépoussiérer et souffler l’intérieur du trou pour enlever toutes poussières,
  • présenter la cheville devant le trou et enfoncer en pressant manuellement ou à l’aide d’un marteau de façon à faire pénétrer tout le corps de la cheville dans le trou.

A partir de là, les étapes spécifiques sont présentées dans le tableau suivant.

Désignation Utilisation Mise en œuvre Description visuelle
Cheville standard (généralement en nylon) Maintenir des charges légères ou mi-lourdes dans du matériau fixe (béton, parpaing plein, parpaing creux, etc.) hormis les bétons cellulaires, les placoplâtres et les panneaux agglomérés Après les étapes communes ci-dessus, on n’a plus qu’à fixer l’objet sur la cheville avec une vis adaptée jusqu’au refus
Cheville universelle avec collerette (nylon ou métallique) Maintenir des accessoires légers tels armoires légères, lampes, boîtes aux lettres, plinthes, accessoires de salle de bains, détecteurs de mouvements, tableaux, interrupteurs, etc. Après les étapes communes ci-dessus, on n’a plus qu’à fixer l’objet sur la cheville avec une vis adaptée jusqu’au refus
Cheville universelle sans collerette (nylon ou métallique) Maintenir des charges légères ou mi-lourdes dans du matériau plein ou creux tels brique pleine ou creuse, parpaing plein ou creux, bloc de pierre Après les étapes communes ci-dessus, on n’a plus qu’à fixer l’objet sur la cheville avec une vis adaptée jusqu’au refus
Cheville à frapper (nylon ou métallique) Maintenir des charges légères ou mi-lourdes dans du matériau plein (béton, brique pleine, parpaing plein, etc.) La vis va créer un enflement dans le matériau qui va s’agripper au béton
Cheville métallique à expansion Maintenir des charges légères de 30 à 50 kg sur une paroi mince (placoplâtre, murs creux, panneau aggloméré, etc.) et jusqu’à 100 kg de charge sur un paroi plein Utiliser la pince pour cheville métallique dite "pince à expansion" pour déployer les ailettes de la cheville contre la paroi interne du mur
Cheville nylon à expansion Maintenir des charges légères sur matériaux creux, plaques de plâtre, parpaings creux et panneaux d’agglo Utiliser la vis pour fléchir la cheville sur l’autre partie du mur
Cheville à béton cellulaire en plastique Charge légère et mi-lourde dans du béton cellulaire. Uniquement pour le béton cellulaire Procédé commune. Les ailettes de la cheville fait que celle-ci tourne dans le béton cellulaire au moment de l’enfoncement
Cheville à béton cellulaire métallique Charge lourde dans du béton cellulaire A l’aide de l’embout spécial pour ce cheville, tourner la cheville jusqu’à refus pour déployer dans le béton les ailettes
Cheville métallique à fixation lourde Charge lourde dans du béton (charpentes, poutres, poteaux ou encore colonnes) Fixer la cheville dans le sol, à l’aide d’une clé d’écrou adaptée, tourner sur l’écrou jusqu’au refus total de la cheville
Cheville en laiton Charge lourde dans du matériau massif (béton, brique pleine, parpaing plein, etc.) pour la fixation d’une tige filetée Tourner la cheville à l’aide d’une vis adaptée jusqu’au refus total de la cheville

Les avantages d’une cheville

Pour fixer un élément dans un mur, dans un sol, et pour tout type de matériau, la cheville est la solution idéale pour assurer une résistance à l’arrachement, au cisaillement et à la torsion. Selon le matériau de la cheville, elle peut avoir une durée de vie dépassant généralement la durée de vie du matériau sur lequel elle sera fixée.

La cheville permet de fixer tout type d’objet pouvant aller jusqu’à plusieurs centaines de kilos. L’objet en question est ensuite encore démontable pour un éventuel entretien.

Les inconvénients d’une cheville

Une cheville fixée ne peut être arrachée que par destruction d’une bonne partie du matériau. Il est donc primordial pour son utilisateur de prévoir dès le départ l’endroit définitif de l’objet à fixer.

Pour les chevilles métalliques à expansion, il est nécessaire de vous doter d’une pince à expansion pour fixer sur une paroi mince, même si ce n’est que pour quelques points de fixation. Dépense en sus donc.

Il existe plusieurs fournisseurs de marque de cheville, et on s’y perd parfois devant l’offre pléthorique. Les indications ci-dessous vous sont présentées pour faciliter votre approche auprès du fournisseur local. Il est toujours recommandé de discuter et d’exposer votre cas d’utilisation avec le technico-commercial de l’enseigne.

[...]

...Il y a une suite !
